bim软件外墙的材质图案怎样设置，bim装饰怎么更改地砖填充颜色

外墙饰面砖墙，可以创建。在墙的类型属性中创建装饰层、保温层、结构层等。

好安装一个EXPRESS TOOLS扩展工具，可以自己画个图案定义成块后作为自定义填充图案进行填充。另外还有不少很有用的工具，例如弧形文字，文字分解成线，自定义线型等等。

REVIT中如何给不一样构件着色

方式/步骤1:

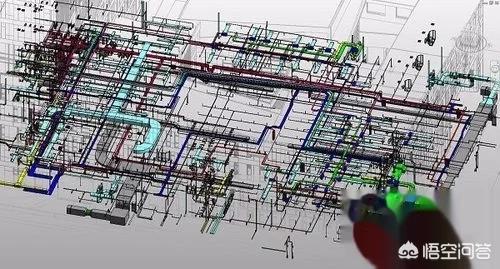

在Revit构件密集，默认的显示模式很难区分不一样构件的区别，例如建筑立面有不少不一样的机电管道，风管、水管，电缆桥架等，可一个给不一样的机电管线添加不一样的颜色，以示其区别，请看下方具体内容图所示，完成着色后，各自不同的不一样类型的管线清晰明。

方式/步骤2:

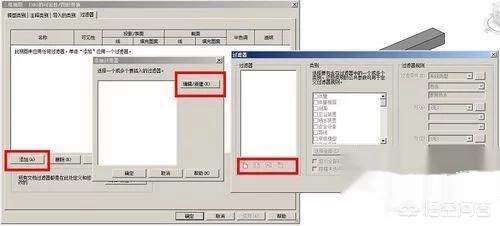

这样的视图的达到方法有两个，一个是利用过滤器按照不一样的构件建立不一样的过滤器，然后利用图元截面填充设置不一样的颜色，以下演示如何给风管和电缆桥架着色。视图中有一段风管和一段桥架，在三维视图中打开视图显示设置(VG快捷键或者视图属性窗口中“可见性图形替换”)，切换到”过滤器“选项卡，依次点击”添加“，”编辑/新建“，调出过滤器编辑对话框。

方式/步骤3:

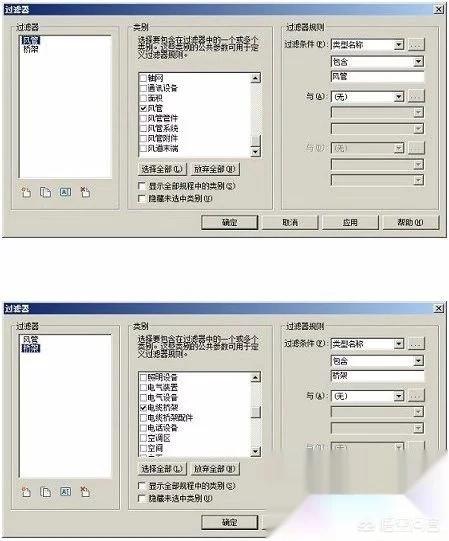

在过滤器编辑中分别添加“风管，桥架”过滤器，其设置分别请看下方具体内容图所示。

方式/步骤4:

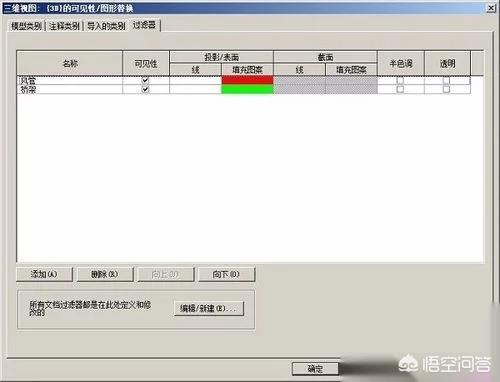

过滤器添加成功后，故将他添加到视图“图像显示选项”过滤器中，并给“填充图案”设置不一样的颜色，图下图所示。

方式/步骤5:

成功后就可以看到，视图中的风管和桥架显示为不一样的颜色，利用这样的方式可以给完成大多数图元的着色要求，前提是要有对应的系统分类，在该例子中，预先定义了类型名称为“风管”风管类别和类型名称为”桥架“的电缆桥架类别，除了这样的方法外还能用到着色给视图添加不一样的颜色，但是，着色不仅操作麻烦，且图元的着色不可重用，而过滤器可以添加到视图样板中，在项目中定义一次就可以在全部视图中使用，很方便。

扩展资料：

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是为建筑信息模型(BIM)构建的，可帮建筑设计师设计、建造和维护质量更好、能效更高的建筑。

Revit是我们国内建筑业BIM体系中使用广泛的软件之一。
