BIM可以做设备加工图吗，为什么bim画的图在立面图看不到尺寸

正常的情况下还是可以做设备加工图的。

bim应为BIM是一种软件名称，这样的图的表达形式是以立体（轴测）图形式表达，故此针对建筑的结构与设备、电气管线的关系，表达的很直观，能很好地发现问题。

BlM表达必经还是三维空间，立面图的四而不肯定有两面看不到，故此BIM立面图肯定有一些看不到。

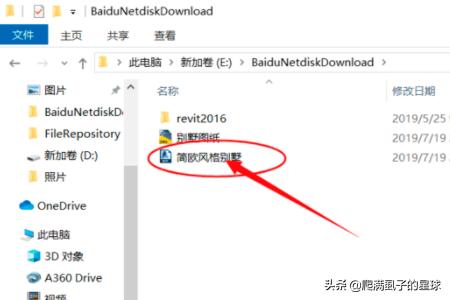

1、第一找到需导出的bim文件，双击打开，如图所示；

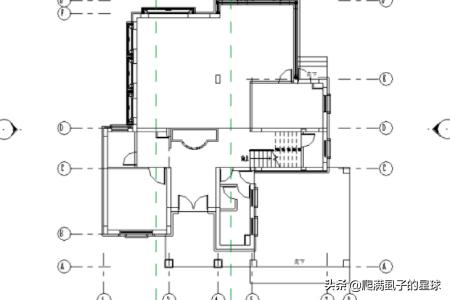

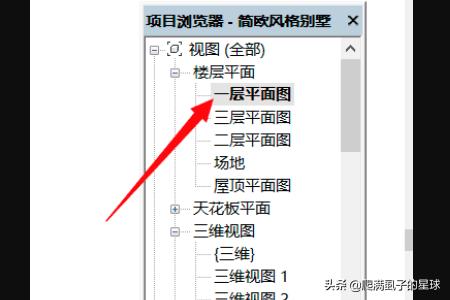

2、打开文件后，以“一层平面图”作为例子，导出CAD图纸，如图所示；

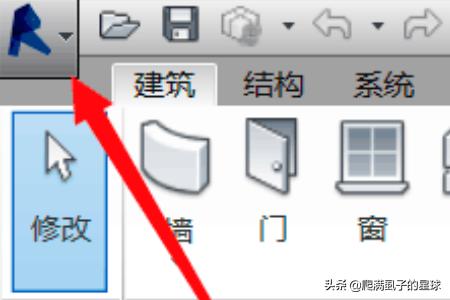

3、打开“一层平面图”，点击左上角，如图所示；

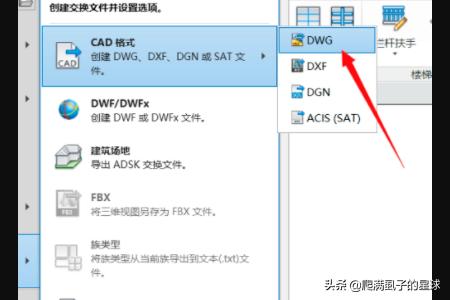

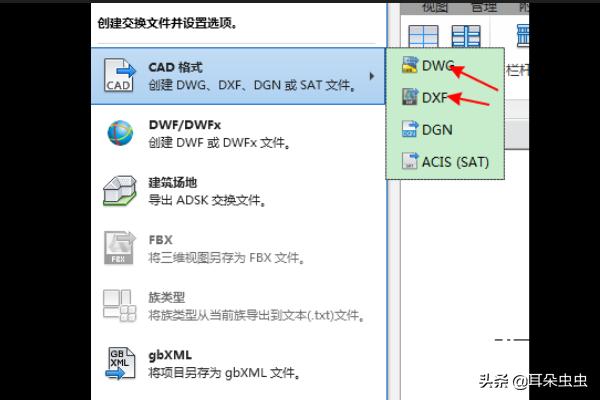

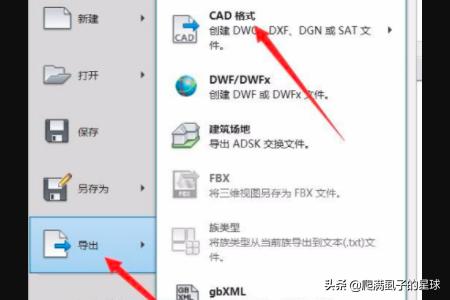

4、点击完左上角后，选择“导出”选项，光标右移，选择“CAD格式”选项，然后光标右移选择“dwg"(注：dwg:为CAD格式），如图所示；

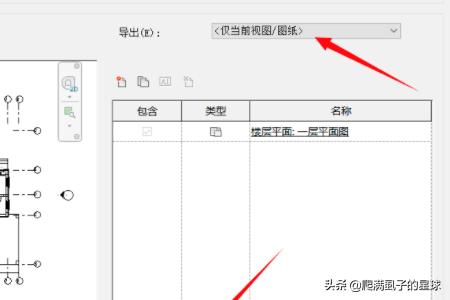

5、点击完，弹出框，注意好内容是不是符合，如图箭头所指示，如有正确选择“下一步”选项，如图所示；

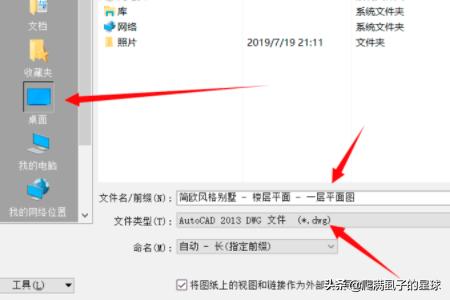

6、点击“下一步”选项后，选择保存路径，文件名等，点击确定，即为导出完成.如图所示；

1.第一将revit软件打开

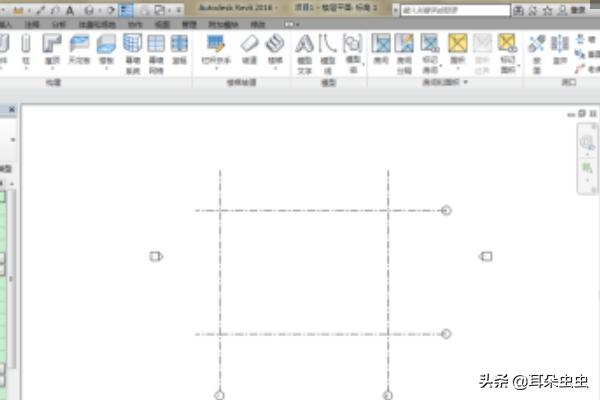

2.将想要导出的平面图调出来，这里随便画几条轴网。

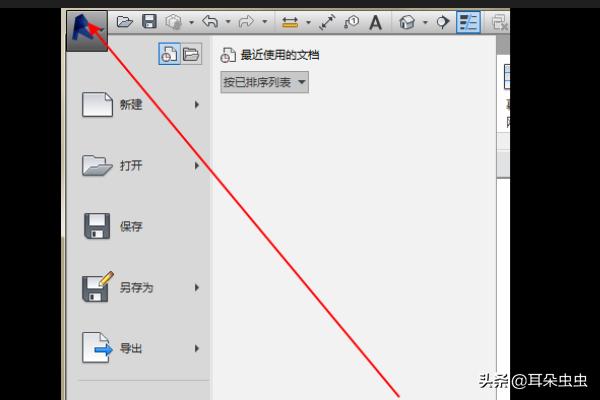

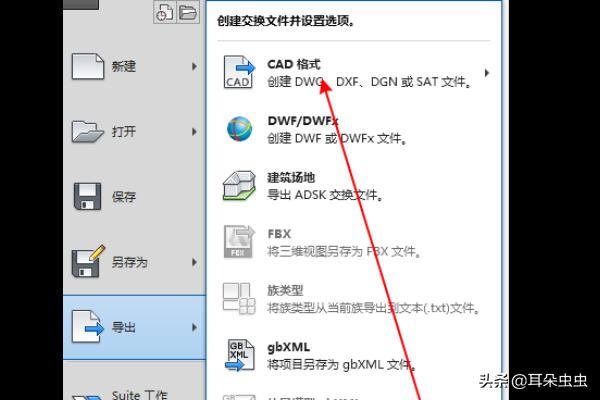

3.点击左上角“R”图标，弹出的选项卡中选择“导出”，选择CAD格式。

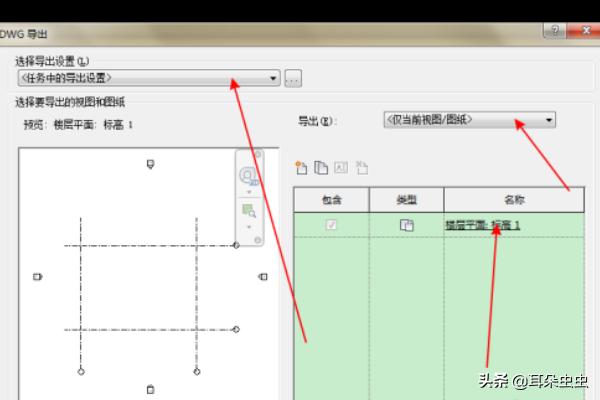

4.按照需选择需导出的平面还有命名。

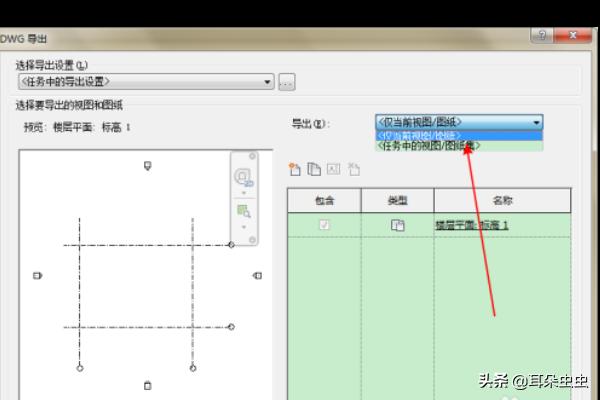

5.也可以选择导出单张图纸或者图纸集。

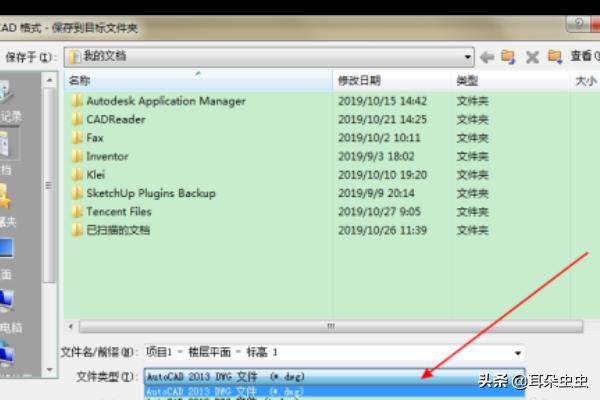

6.选择完成点击下一步，指定文件导出位置，和导出CAD版本，并可以进行修改命名。

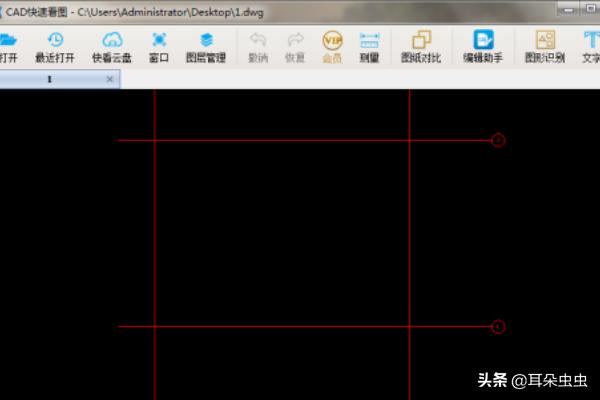

7.点击确定后面，完全就能够导出图纸，导出图纸后面，我们用CAD迅速看图打开验证，证实与revit中的平面图完全一样，导出完成。

第一确认问题的责任在什么地方。假设真真切切是按施工图纸产生问题，应该先发工程联络单，将监理，设计单位，建设单位代表，（有上级承包单位的也会负责人喊上）一起去现场确认。监理、设计、业主、施工4方明确责任，出纸面设计变更单按变更施工。

一个位于渲染窗口中的渲染图像能用到 SAVE命令保存，该命令可以在 Render窗口中调用。

以这样的方法，在渲染窗口中的渲染图像可以以位图（ .BMP）格式保存。

要进行这样的操作，需执行以下步骤：

1) 调用Render对话框，并在 Destination区域中选择Render Window。点击Render功能按钮渲染对象。

要本例中需渲染一个单一球体。在选择了对象（球体）后，马上会弹出 Render Window。被渲染对象将在该窗口中显示。

2) 从File菜单中选择 Options出现Window Render Options对话框。在该对话框中可以设置渲染对象的大小和颜色深度。

在本例中，大小为 640×480，颜色深度为8位。

3) 下一步，从 Render Window选择Save以保存渲染图像，出现 Save BMP对话框。在File Name:编辑框中输入文件名，然后点击 OK功能按钮。位图图像的问题是，当进行放大时，图像会变得不均匀，且不可以够适合地打印输出。

另外一个方面，假设变小这些图像，则其信息会丢失。

我仅就Revit软件说两个方式: 在Revit中,模型看不见,肯定是被隐藏了,可以试试在“视图”→“可见性/图形”窗口中(快捷键 VV),找到被隐藏项(没有找到就都用鼠标勾选),然后点击“确定”功能按钮； 或者,模型被临时隐藏了,在绘图窗口下方找那个“眼镜”功能按钮,选择“重设临时隐藏/隔离”
