建筑施工模型包括哪几种模型，施工模拟内容主要包括哪些

都清楚BIM 技术是透过参数化的对象来呈现，将建筑模型载有具体的建筑信息，让人更容易了解它们与建筑模型中其它对象当中的相互关系。

BIM模型包含规划阶段模型、设计阶段模型、施工阶段模型还有竣工交付模型，大多数情况下的划分方式是将它们分为建筑模型、结构模型和机电模型。敬望对你有很大帮助！

、虚拟施工的解读

虚拟施工(Virtual Construction，简称VC)是实质上施工过程在计算机上的虚拟达到。它采取虚拟现实和结构仿真等技术，在高性能计算机等设备的支持下群组协同工作。通过BIM技术建立建筑物的几何模型和施工过程模型，可以达到对施工方案进行实时、交互和逼真的模拟，进一步对已有的施工方案进行验证、优化和完善，一步一步替代传统的施工方案编制方法和方案操作流程。

在对施工过程进行三维模拟操作中，能预知在实质上施工途中可能撞见的问题，早一点不要和减少返工还有资源浪费的情况，优化施工方案，合理配置施工资源，节省施工成本，提高施工进度，控制施工质量，达到提升建筑施工效率的目标。

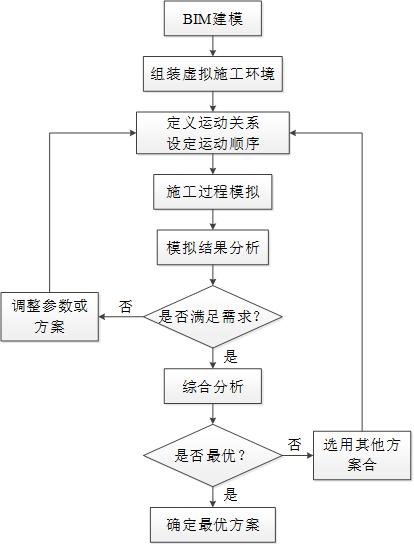

根据BIM的虚拟施工技术体系流程。从体系架构中可以看得出来，在建筑工程项目中使用虚拟施工技术，将会是个巨大复杂的系统工程，这当中涵盖了建立建筑结构三维模型、搭建虚拟施工环境、定义建筑构件的先后顺序、对施工过程进行虚拟仿真、管线综合碰撞检测还有优方案判断等不一样阶段，同时也涉及了建筑、结构、水暖电、安装、装饰等不一样专业、不一样人员当中的信息共享和协同工作。

根据BIM的虚拟施工体系流程

BIM的载体是模型，核心是信息，其实质就是面向整个过程的信息整合平台。虚拟施工是通过仿真技术虚拟现实。随着BIM的持续性成熟，将BIM技术与虚拟施工技术相结合，利用BIM技术，在虚拟环境中建模、模拟、分析设计与施工过程的数字化、可视化技术。通过虚拟施工，可以优化项目设计、施工过程控制和管理，早一点发现设计和施工的问题，通过模拟找到处理方式，进一步确定好设计和施工方案，用于详细指导真实的施工，后大大降低返工成本和管理成本。

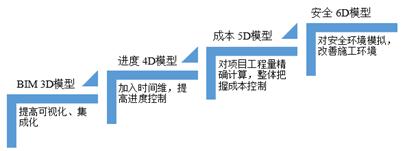

假设虚拟施工有效协同三维可视化功能另外，时间维度，可以进行进度模拟施工。4D模型虚拟施工随时随地直观迅速地将施工计划与实质上进展进行对比，同时进行有效协同，施工方、监理方、甚至非工程行业出身的业主、领导都可以对工程项目标各自不同的问题和情况了如指掌；5D模型对项目工程量进行准确测量，有效控制费成本支出；6D模型达到对安全环境的模拟，时时观察环境变化，做好改善与预防措施。这样通过BIM技术结合施工方案、施工模拟和现场视频监测，减少建筑质量问题、安全问题，减少返工和整改。

根据BIM的nD虛拟施工模型

虚拟施工的特点涵盖：

1．先试后建，正是因为它这一特点大大降低了施工途中的返工率，节约了很大一些成本。

2．分析与优化，对设计进行认真分析与优化，保证可施工性。

整合设化，使各专业的协作在设计启动就“自然”地通过中心数据库达到，没必要详细人员的参加、组织、管理，设计中的交流、沟通显而易见，差不多不用任何成本。

提高了设计优化的手段，设计、检查协调、更改、再设计的循环过程，直至在施工以前处理全部设计问题，消除设计错误和设计忽视，减少施工中的返工成本。

工序上分化BIM模型和进度计划软件（如MS Project，P3等）的数据集成，实时监控施工进度，实时调整现场情况。 ü可建性分析，进行安全、施工空间、对环境影响等全面的可建性模拟分析。

冲突碰撞检查分析，建造前期对各专业的碰撞问题进行模拟，生成与提供可整体化协调的数据，处理传统的二维图纸会审耗时长、效率低、发现问题难的问题。

3．优化施工管理，清晰展示施工过程，各工种人员能明白了解自己的工作内容和工作条件。

虚拟施工核心技术

2、虚拟施工的目标及意义

▷ 4D施工模拟提高管理水平

施工进度计划是项目建设和详细指导工程施工的重要技术文件是施工单位进行生产和经济活动的重要依据。进度管理是质量、进度、投资是三个建设管理环节的中心，直接影响到工期目标的达到和投资效益的发挥。施工进度计划是施工组织设计的核心，通过合理的根据目前实际情况安排施工顺序，在劳动力、材料物资及资金消耗少的情况下，按规定工期完成拟建工程施工任务。传统进度管理的方法有根据二维图纸、互联网图等。

▷ 可建性模拟提升工作效率为了工程如期完成，不一样专业在同一区域、同一楼层交叉施工的情况是很难不要的。是不是可以组织协同好各方的施工顺序还有施工区域，都会对工作效率和既定计划查收出现影响。BIM技术可以通过施工模拟为各个专业施工方建立良好的协调管理提供支持和依据。

一、BIM建筑模型建模规范体系(1)建筑建模在下方罗列出来的不同阶段中进行—概念设计、初步(基本)设计、细部设计、施工及竣工，不同阶段依BIM交付要求建制模型。

(2)铸及预制的建筑组件可在BIM模型中以对象放置。

(3)建筑组件须以正确的工具建制，在既有工具不够时，可选用一定程度上工具建制该对象，但应将该对象的「类型」作一定程度上定义。

(4)比建模需求尺寸小的组件没有必要建模，但可以使用2D图补充说明。

(5)可用2D细部详图补充说明BIM模型。

(6)建筑组件应依楼层分别建制。

(7)需求参数—类型、材料、ID、大小，这当中「类型」参数作为数量提取的依据。

(8)若两种以上工具可用来建立组件模型时，应以「类型」明确定义建成的组件。比如可用版及梁两种工具来建「道路」，则应建制完成的「道路」的「类型」参数设定为「道路」。

(9)结构组件应依结构工程师提供的尺寸建制。

二、BIM结构模型建模规范体系(1)由结构顾问以实质上构件位置和尺寸，制作结构分析模型与结构BIM模型，此模型将产出结构文件。

(2)结构模型在下方罗列出来的不同阶段中进行：概念设计、初步设计、细部设计、施工及竣工，不同阶段依BIM要求建制模型。

(3)预铸及预制的结构组件也可以另用其它非常工具设计，建制后再并入结构BIM模型中。

(4)结构BIM模型涵盖全部承载荷重的混凝土、木材、及钢构架，也涵盖非承载的混凝土架构，基本组件有墙、版、梁及点阵框架，需以正确的工具(如：墙、版等)建制，若没有一定程度上工具，可改用其它一定程度上工具建制该组件，但应将该组件的「类型」作一定程度上定义。

(5)结构模型可以按照结构送审需求区分为不一样阶段。

(6)钢筋及接头细部建模可以在细部设计时间用一定程度上的建模工具建制。

(7)比建模需求小的组件没有必要建模，但可以使用2D图补充说明。比如：小于10公分的组件没有必要建模。

(8)2D图可做载重规划。

(9)若BIM建模工具受限时，可用2D图做柱明细，柱明细应有柱形状及断面。

(10)结构组件应依楼层分层建制。

(11)参数需求：类型、材料、ID码、及大小尺寸，这当中「类型」参数供数量提取使用。

(12)若两种以上工具可用来建立组件时，需以「类型」明确定义建成的组件。比如：用很小一部分的梁建立完成屋顶桁架后，应将这些构架群组，并故将他「类型」定义为“Truss”(桁架)。

BIM建筑模型的标准化不仅仅能有效的帮参建人员内部当中更好的沟通和交流，同时也可以按照国内外的不一样，制定出更好的BIM标准，让国内BIM发展取得更好的进步。而针对国内的BIM发展，可以提供一个新的业内标准，为后来的企业提供一个完善的BIM项目实例。

认为对比混凝土结构后需平法出图，Revit对钢结构:

在Revit里面，有各种方式画钢结构。

1 将Revit模型导出到Advance Steel中，在里面进行节点设计。

比较喜欢用这样的方法：

1）设计师将经常会用到节点加入到AS模型中，可以将此节点导回到Revit；

2）二次详图设计师可在你的基础上丰富节点设计，直接生成深化图纸；

3）法国人设计的软件，在AutoCAD上增多了一部分钢结构工具块

2 Revit 2023启动，增多了钢结构节点设计功能，不用安装插件。实质上是将Advance Steel中的22种经常会用到钢结构节点形式，直接通过此功能按钮加到Revit里面。

3 Autodesk Revit Extension. 在使用Advance Steel以前，我长期以来都是使用这样的方法，功能很有限，但是，假设需创建一部分门式钢架，倒是很友好。还有在其基础上更改出现新的钢结构节点族库，比自己从头创建方便多了。

变动建模

1）BIM技术自己所具备的完整的建筑数据信息，可帮管理人员在原有数据库的基础上建立建筑模型，钢结构设计人员可将钢结构设计形状、设计尺寸、应用材料还有施工工艺流程等有关信息一步一步输入建筑模型设计流程中，在短时间内迅速完成钢结构3D设计模型，钢结构施工企业可借助施工模型信息开展项目施工。

2）钢结构设计3D模型的建立需借助有关设计参数，BIM技术自己存储了有点多参数数据及设计模型，因为这个原因，设计人员可借助系统工具直接进行3D模型参数计算。除开这点因为BIM技系统所具备的开放性，设计人员可借助自定义模式进行参数设计，提高钢结构3D模型设计的应用性。

3）钢结构施工项目存在人员繁杂、施工效率低及数据误差相对很大等弊端，致使钢结构施工管理工作没办法顺利开展，经常产生项目施工推迟、施工成本增多的情况。利用BIM技术进行模型设计，可对钢结构施工中的隐秘工程数据进行计算，科学分配施工人员的详细施工量，提高钢结构工程的施工效率和质量。

信息管理

1）针对钢结构施工项目来说，在任何管理环节应用BIM技术都可得到良好的应用效果。钢结构项目中涉及的信息量巨大，传统数据管理手段很难达到对钢结构施工数据的全面收集，后致使数据信息当中缺少标准的管理体系，在项目施工后期经常产生有点多的管理问题。BIM技术可将钢结构施工中所涉及的信息数据都认真记录，并对其进行统一分类处理，施工管理人员可借助施工数据信息完成施工整个过程追溯，同时也可以借助BIM技术对施工工位进行有效监督。

2）施工管理者可借助BIM技术构建完善的钢结构信息管理系统，制定钢结构施工管理工作流程，管理者可借助钢结构信息管理系统对施工材料的购买、运输、分配等环节进行有效管理，借助BIM技术的信息共享机制，减少信息数据应用错误问题。除开这点达到各方面参加者针对钢结构信息管理系统的共同管理，可降低信息沟通成本，延长钢结构施工项目标使用周期。

腿腿教学网-BIM如何用做钢结构施工？让老师傅传授你几招

施工管理

1）施工管理人员在应用BIM技术时，可准确掌握并熟悉钢结构项目施工中各项施工环节参数，合理调整项目施工方案，提高施工方案应用的可行性。

2）将项目工程数据参数输入BIM系统中，可得到各个钢结构施工阶段的数据参数，施工管理人员也可以借此对项目施工进行宏观调控，对施工质量进行追踪调查。

3）BIM技术的应用达到了钢结构项目内部施工数据的共享，以往较为松散的项目管理工作更为规范化，提高钢结构施工管理水平。

4）BIM技术应用于钢结构施工成本管理，可对钢结构项目施工工作开展所需人力资源和物资进行计算，按照施工设计方案对施工资源进行合理的调度分配，达到钢结构施工项目施工资源应用的优化，减少资源浪费。
