滑动变阻器电阻变大电压如何改变，电阻越大电压就越大吗?

串联、并联电路中,滑动变阻器的电阻出现改变.按照串联的分压和并联的分流原理:

串联电路,电压之比等于电阻之比.(因为电流处处相等)。

并联电路,电流之比等于电阻的反比.(因为两端电压相等)。

故此，在电路中,滑动变阻器的(接入电路的)阻值出现改变时,导致了电压或电流的改变.而实验中定值电阻的阻值一定(定值电阻的特性),改变的是它两端的电压或电流.

滑动变阻器的阻值改变会影响整个电路的电压电流分布情况,但是，都是有条件的.

这个要详细来分析了，针对闭合电路要用R=U/I来分析，这个公式是线性电阻电路分析的时候的基本公式，一切要考公式演算的结果来判断，之前我也犯过类似的错误。

1.在串联回路中，电阻与电压成正比。即电阻大分得的电压高，电阻小分得的电压低。滑动变阻器的电阻增大明显它的电压随着增大。

2.在串联回路中，各电阻上的电压和等于总电压。电源电压是不会变的，滑动变阻器的电压增大了，明显用电器两端的电压就可以降低。

3.在串联回路中，通过的电流处处相等，即通过滑动变阻器的电流和通过用电器的电流是同一电流。而电压降的公式是；U=IR明显电阻大的他两端的电压就高，电阻小的它两端的电压就低。唯有把这3点吃透，上面说的问题就迎刃而解！

有两种情况：

1.假设串联电路中唯有一个电阻，既然如此那，其两端的电压就总等于电源电压。假设电源电压不变，则其两端的电压也不变。当其电阻R变大时，又因为U恒定不变，由I=U/R可得，电流I会变小。

2.假设串联电路中多个（例如唯有二个电阻R1与R2），既然如此那，电源电压U=U1+U2，总电阻R=R1+R2

当这当中一个电阻，例如R1的电阻变大，R2没变，则总电阻R变大。在串联中电压比等于电阻比，即U1/U2=R1/R2.故此，这个时候R1两端电压变大，R2两端电压变小。

而总电压等于电源电压不变，总电阻变大，故此，电流变小。

用电阻来降压是一种很方便快捷的降压方法，但它的使用要受不少条件限制，下面就讲解一下电阻降压的方式和适用范围:

电阻降压说准确些应该叫电阻分压。因为唯有把降压电阻和负载接成串联形式才可以达到降压目标。

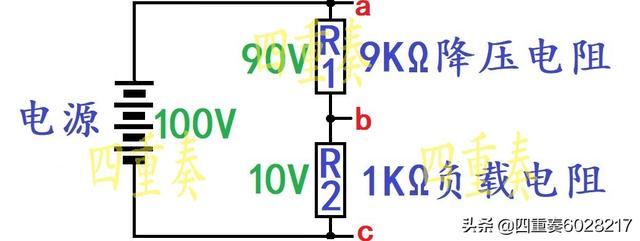

上图是一个把100v降为10v的电阻降压电路。因为处于串联状态的两个电阻电流相等，按照欧姆定律U＝R㐅l，故此，R1和R2的阻值之比就是电压之比，故ab两点上的压降正好是90v，bc电压10ⅴ 。在这里R1分掉了90ⅴ电压，很好的完成了降压任务。

但电阻降压的适用范围要受不少原因制约，这当中主要的是两条，一是效率太低二是电压要随负载内阻变化。

效率低的特点是显而易见的，因为降压电阻和负载内阻之比也是它们的功耗之比。以上图作为例子，负载R2的功率为U²÷R＝10ⅴ²÷1000Ω＝0.1 W，而R1上的功耗则达到0.9W，那就是说电源输出的百分之90能量被降压电阻吃掉了。故此，在功率很大的场合是不可以用电阻降压的。但小功率场合还是常常要用到。例如在220v电压里用1mA电流工作的LED指示灯，尽管降压电阻的功耗是LED的二百多倍，但实质上功率仅为0.2w，还是可以被接受的。

针对内阻变化很大的负载，也不合适电阻降压。例如把110v的手电钻通过电阻降压接220v电。当电钻空载时，因为电流较小电阻降压作用有限，不出意外的情况大概会把电钻烧毀。如电阻按空载电流来取值，既然如此那，电钻在钻孔作业时，就可以产生电压骤降运转无力甚至停转，没办法正常工作。

因为这个原因电阻降压只可以用在微功耗和负载内阻稳定的场合。针对功耗大或负载内阻变化大的一定要采取其它降压措施: 交流电要用变压器、直流电要选效率高的DC一DC变换模块。以上是我的回答。

欢迎评论，转发、点赞！

电阻降压其实就是常说的通过电阻的分压作用达到的，实际上利用电阻降压只是电阻的一种功能，我们在电路中可以见到电阻的不少作用，例如电阻有限流作用、电阻还可以与其它元件（电容、电感）组合在一起可以达到滤波功能的电路等。

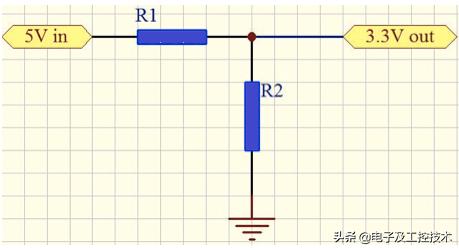

电阻串联方法可以达到降低电压

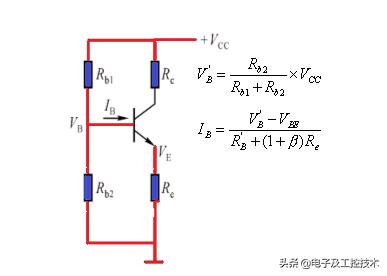

在很多复杂的电路我们后都可以通过“技术手段”来得到两种电路的基本连接关系，一种是电路的并联关系、另一种就是我下面要讲的电路的串联关系，这当中电阻的串联就可以得到电压的降低，有关这个因素我们可以通过中学学过电路欧姆定律来解释，其实就是常说的说电阻上的电压等于该电阻的阻值和流过该电阻的电流乘积，其实就是常说的说U=IR。通过其表达式可以清楚电流流过电阻会在电阻上出现压降，把电阻串联起来可以组成分压电路，为其它电子元器件提供所需的电压。例如下图的三极管放大电路就是通过两个电阻串联起来构成分压电路为三极管的基极提供偏置电压，加入VCC电压是9V，放大电路的三极管基极需一个2.8V的电压，这时我们通过两个电阻串联比较容易得到这个电压值。

有的时候，我们还会用到一部分光敏电阻、压敏电阻、热敏电阻等形成一种自动控制电路，通过外部环境的改变使这些敏感电阻的阻值得以改变来达到控制的目标。比如下面的电路就是通过光敏电阻来达到小灯LED 的自动控制。当处于白天时光敏电阻的阻值变得很小，三极管的基极就可以因得到高电平而结束，小灯LED不会亮；当处于黑天时光敏电阻的阻值变得很大，三极管的基极就可以因得到低电平而导通，小灯LED会点亮，这样就可以达到黑天灯亮白天灯灭自动控制的效果。这也是通过电阻的串联达到电阻的分压来完成的。

电阻限流的作用

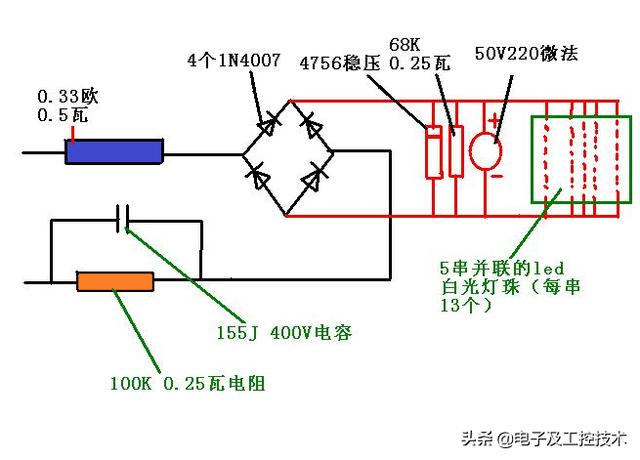

电阻除了可以起到降低电压（分压）的作用，它的另一个作用就是限流。限流电阻在电路中用的还是很广泛的，请看下方具体内容图所示的电阻就是用作限流作用的，这样加装100K电阻和0.33欧姆的电阻就是防止输入的电流过大而烧坏后面的元器件。

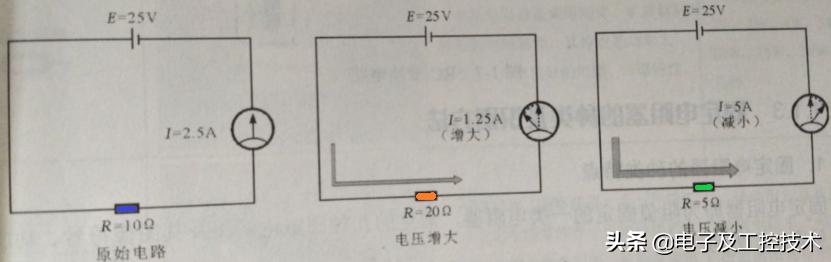

在下面的图中我们可以看到当电阻明显不同时，其电流表所指示的电流值是明显不同的，电阻越大其电流值就越小，以此得到了限制电流的作用。

电阻与其它元件在一起构成滤波作用

通过下面的电路图我们可以看到电阻在两个电解电容C1和C2当中，既然如此那，这个时候电阻就可以起到滤波的作用，这样可以使直流电压的波动减小，同时也有限流的作用给发光二极管提供适合的驱动电流。

上面这些内容就是我对这个问题的回答，欢迎朋友们参加讨论。还请特别要注意关注电子及工控技术，欢迎各位考生转载、点赞！

电阻是可以达到降压功能的，在电路中有电流流过电阻时，便需要在电阻上出现电压降，在对输出电流要求不大、还有内阻很大的情况下可以使用电阻分压的方式来降低电压。电阻降压使用的是欧姆定律：U=I×R。请看下方具体内容图所示是一个简单的电阻降压的示意图。下面和各位考生分析一下电阻降压的原理还有优点、缺点。

1

电阻降压的原理

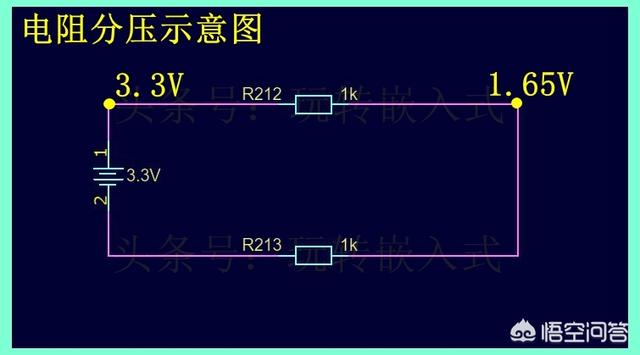

在上图中，3.3V的电池供电，两个等值电阻R212和R213串联在电路中，既然如此那，电路的总的阻抗就是两个电阻值之和，故此，回路中的电流I=U/(R212+R213)，既然如此那，在电阻R213上所出现的电压降U1=I×R213=U×R213/(R212+R213)，假设两个电阻相等，电池电压为3.3V，既然如此那，R213两端的电压为1.65V。

通过以上分析完全就能够看出，通过两个电阻就达到了降压。

2

电阻降压的优点和缺点

电阻降压的优点很明显，就是电路简单，不用太复杂的元器件和电路。但是，缺点也很明显，主要表目前两个方面：1）不可以提供很大的输出电流；2）电压受负载内阻影响很大。电阻分压的电流关系请看下方具体内容图所示。

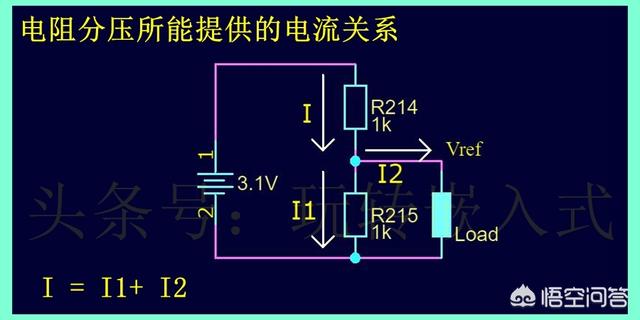

在上图中，负载和分压电阻并联，电路的电流由电阻R214、R215还有负载的内阻决定，并且满足I = I1+I2的关系，这个问题就决定了该方式给负载提供的电流不可以超越I，而电流假设过大，则对电阻R214和R215的功率带来一定要求。

任何负载都是具有内阻的，该内阻会影响和R215的并联值，进一步会影响电路的电流I，故此，R215两端的电压受负载内阻影响严重。

3

电阻分压的典型应用

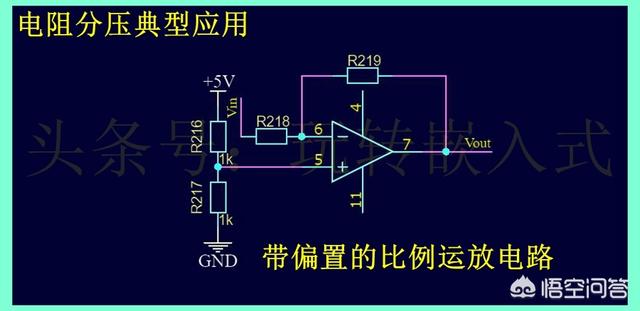

上面的分析得出结论：1）电阻分压不可以提供很大的电流；2）电压受内阻影响很大。故此电阻分压可以用在参考电路中，比较典型的应用就是为运放提供偏置电压。请看下方具体内容图所示，就是带偏置的比例运放电路。

上图中，两个等值电阻R216和R217串联分压，公共点处的电压为2.5V，为运放提供了偏置电压，即输入为零时，运放的输出电压为2.5V；输入不为零时，输出信号以2.5V为中心对称。

上面这些内容就是电阻降压的原理、优缺点还有典型应用。

上面这些内容就是这个问题的回答，感谢留言、评论、转发。更多电子设计、硬件设计、单片机等内容可以关注本头条号：玩转嵌入式。感谢各位考生。

电阻串联分压、并联分流

按照欧姆定律U=I x R ，就可以清楚的知道电阻串联起来可以分压，电阻并联起来可以分流。电阻本身是会消耗能量的，电阻分压只可以应用于电流消耗极少的信号取样电路中，依然不会适用于电源电路的设计。

电阻分压、分流分析计算

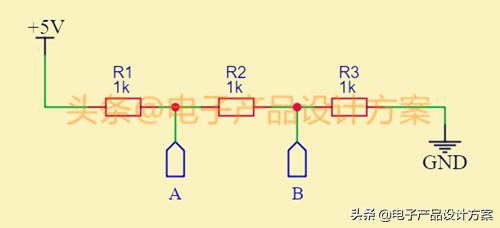

假设三个1K的电阻串联于5V电源中，通过电阻的电流=5V/(R1+R2+R3)=5V/3K=1.667mA，既然如此那，B点的电压Vb=I x R3 = 1K x 0.001667A =1.667V。A点的电压Va =I x (R2+R3) = 2K x 0.001667A =3.334V。

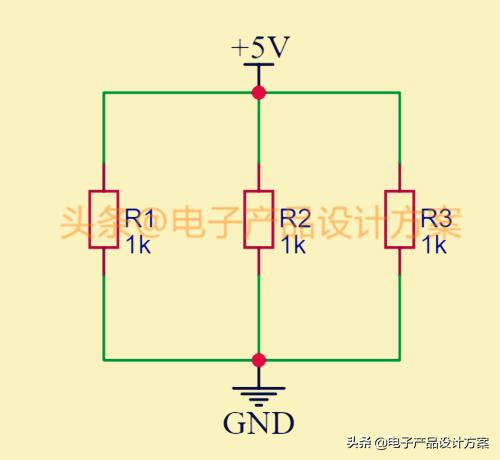

假设三个1K的电阻并联于5V电源中，三个电阻的压降都是5V，通过R1的电流：IR1=5V/R1=5V/1K=5mA，，通过R2的电流：IR2=5V/R2=5V/1K=5mA，，通过R3的电流：IR3=5V/R3=5V/1K=5mA。整体的工作电流为15mA。

电阻分压常见应用电路

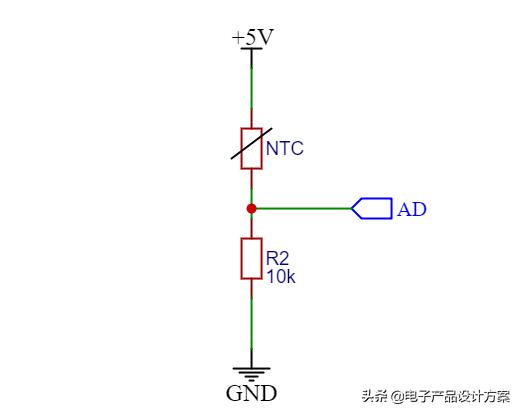

在NTC测量体温电路中，我们会用一个固定电阻与NTC串关，MCU的ADC通过测量分压点的电压来计算出温度。

NTC是一个负温度系数的电阻，温度越大，电阻值越小，它的阻值与温度有着对应的关系，故此，可以通过分压来测量出温度。

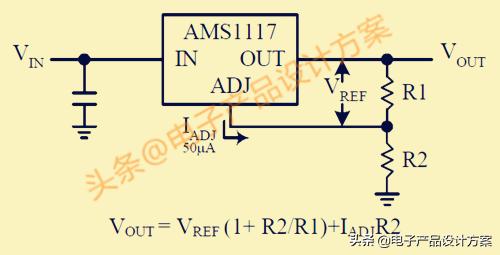

在光控电路中，也会用光敏电阻与固定电阻分压来检测光线的强度。在一部分降压和升压的电路中，也会用到电阻分压来给电源芯片一个反馈电压，以此设定输出电压，例如用AMS1117-ADJ设计的稳压电路中Vout=Vref(1+R2/R1)，通过设定分压电阻R1/R2完全就能够得到需输出电压了。

用运算放大器设计电压比较电路时，也需用到电阻分压。

在这些分压电路中，电阻的阻值都相对较大，工作电流是很小的，需得到的是电压信号。假设想用电阻分压来降低电阻给其它元件或者模块供电是不可行的，分压电阻的功耗会很大。

请关注@电子产品设计方案，一起享受分享与学习的乐趣！特别要注意关注我，成为朋友，一起交流一起学习

记得点赞和评论哦！很感谢！

例如灯泡与滑动变阻器串联，变阻器电阻大，电源电压不变，由R=U/I得，电流就小，由U=IR得，灯泡两端电压也就变小，故此，变阻器两端电压变大，反之也是如此；并联电路，电压是电源电压，滑动变阻器变大，电流就变小，总电流也变小，这是滑动变阻器与小灯泡无关。
