单相桥式全控整流电路公式，三相全控整流桥输出电压公式是什么

不加滤波电容时：输出电压= 0.9*U2加滤波电容时：输出电压= 1.2*U2 U2为：变压器次级输出电压（有效值）

公式：I=P/(U×1.732×cosφ)，这当中P为电机大输出功率，U为大输出电压，1.732为根号3，cosφ为功率因数。在功率完全一样的状况下，电压电流出现一部分变化，电压越大，电流就可以越小。

大家现在都知道，电流、电压和功率是息息有关的，要计算电流，一定要清楚电压和功率的详细数据。

大多数情况下为线电压的1.35倍，如输入线电压380V，输出约514V。这个是没有考虑滤波电容的计算。假设加有电容，输出可达极值532V（380*1.414）。

整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。当功率进一步增多亦或是于其他因素要求多相整流时三相整流电路就被提了出来。三相整流桥分为三相整流全桥和三相整流半桥两种。

扩展资料

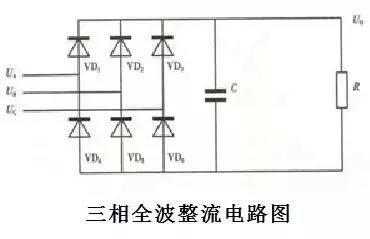

三相全波整流桥。全桥是将连接好的桥式整流电路的6个整流二极管（和一个电容器）封装在一起，组成一个桥式、全波整流电路。

三相全波整流桥不用输入电源的零线（中性线）。整流桥堆大多数情况下用在全波整流电路中。全桥是由6只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的。

全桥的正向电流有5A、10A、20A、35A、50A等各种规格，耐压值（高反向电压）有50V、100V、200V、300V、400V、500V、600V、700V、800V、900V、1000V、1100V、1200V、1300V、1400V、1500V、1600V、等各种规格。

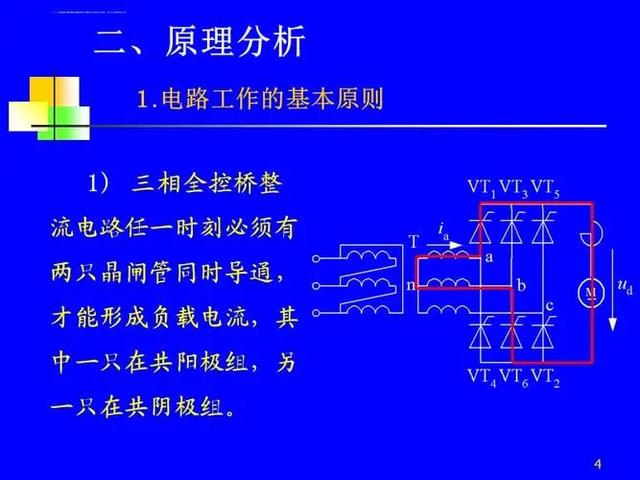

三相电压380V桥式整流直流电压按照公式计算，Uz0=2.34U相＝1.35U线＝1.35×380=513V.三相整流电路是交流测由三相电源供电，负载容量很大,或要求直流电压脉动较小，容易滤波。三相可控整流电路有三相半波可控整流电路，三相半控桥式整流电路，三相全控桥式整流电路。因为三相整流装置三相是平衡的﹐输出的直流电压和电流脉动小，对电网影响小，且控制滞后时间短，采取三相全控桥式整流电路时，输出电压交变分量的低频率是电网频率的6倍，交流分量与直流分量之比也较小，因为这个原因滤波器的电感量比同容量的单相或三相半波电路小得多。此外晶闸管的额定电压值也很低。因为这个原因，这样的电路适用于大功率变流装置。　

全波整流，,需带中心抽头的双绕组.理论上,输出的直流为24x1.41=33.84v,交流为0.但是，,因为电容并非无穷大,大多数情况下直流为24x1.2=28.8v,交流0.1-0.5v.大多数情况下,负载电流越小,滤波电容越大,直流电压越高(但是，不可能超越1.41倍),交流成分越小.

三相380v整流后电压

380X1.4=352三相(380V)

全波桥式整流(并加电容滤波)的输出电压是352V

三相50HZ380V线电压整流后的直流电压342伏左右.输出电流按照整流桥的额定电流是多少,就是多少.

电压是513V.剖析解读:三相电压380V桥式整流直流电压按照公式计算,

Uz0=2.34U相=1.35U线=1.35x380=513V.简介:三相电是电能的一种输送形式,全称三相交流电源,.

U₀=1.17U是三相半波整流电压平均值的公式，三相全波桥式整流电压平均值的公式为U₀=2.34U，即三相桥式整流电压的平均值U₀是变压器二次侧相电压有效值U的2.34倍。

比较一下单相整流，可见整流效率提升不少。

单相半波整流：U₀=0.45U；

单相全波整流和单相桥式整流：U₀=0.9U。

三相电压380V桥式整流直流电压

按照公式计算，Uz0=2.34U相＝1.35U线＝1.35×380=513V

交流电大多数情况下有：

单相半波整流电路和全波整流电路。三相半波整流电路和全波整流电路。

单相半波整流电压Uz=0.45U，

全波整流电压Uz=0.9U。

三相半波整流电压Uz=1.17U。

三相全波整流电压Uz=2.34U。

桥式整流计算公式：Uz=0.9U。

半波整流计算公式：Uz=0.45U。

式中，U为交流输入电压。

假设整流元件后面不并联电解电容：15*0.9=13.5V

全桥整流的电压:

U=0.9×32=28.8(V)

半桥整流的电压:

U=0.45×32=14.4(V)

滤波后面的电压的=1.41U

3根线端的双电压为中线端作为一个电极，另2个线端分别接2个一样极性的二极管，2个二极管另一极并接作为另一个电极，属全波整流。

全桥整流后的输出电压为： 交流输入电压有效值的0.9倍。即：220 X 0.9 =198V（假设再加电容滤波应是：交流输入电压的有效值的1.2倍。即：220 X 1.2 =220+44=264伏）
