bim浅驼色怎么找，cad图纸不显示墙线和标注怎么办

第一查看楼层是不是在有绘制模型的图层，假设这个没有问题那就是图纸的问题了，CAD图纸存在碎图元，致使导入的图纸在离模型很远的地方，可以通过鼠标双击或者鼠标中间滚轮来缩放图元完全就能够找到模型的位置，然后通过定位图纸把模型和图纸定位到一起就好了。

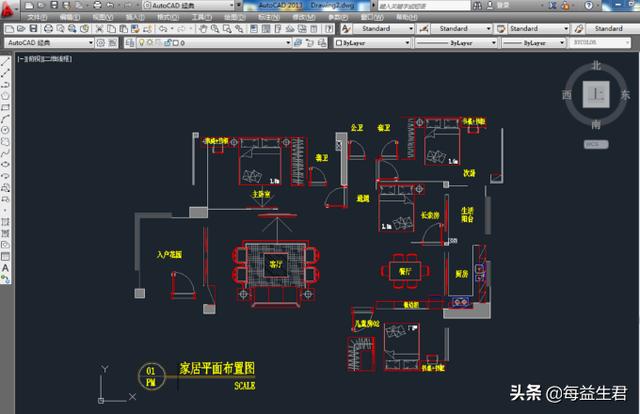

1、打开AutoCAD 2023软件，打开一个图纸文件。可以看到图纸中缺乏了墙线和标注。

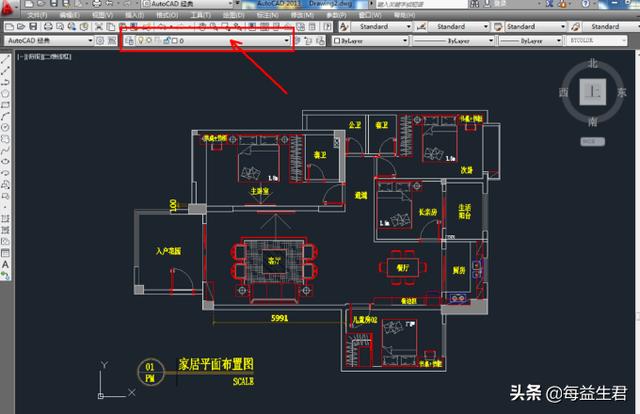

2、第一点击工具栏中的【图层控制】找到墙体图层。

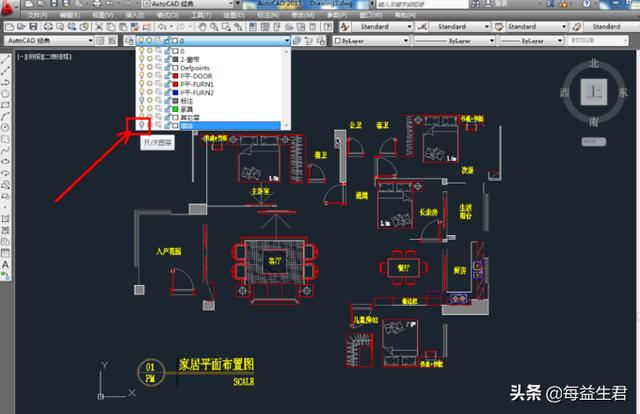

3、在下拉列表中，点击【开关图层】图标，将墙体图层打开。

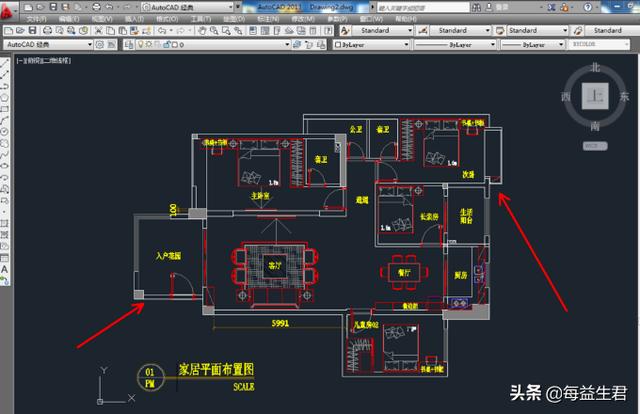

4、这时候墙线就可以显示出来，如图所示。

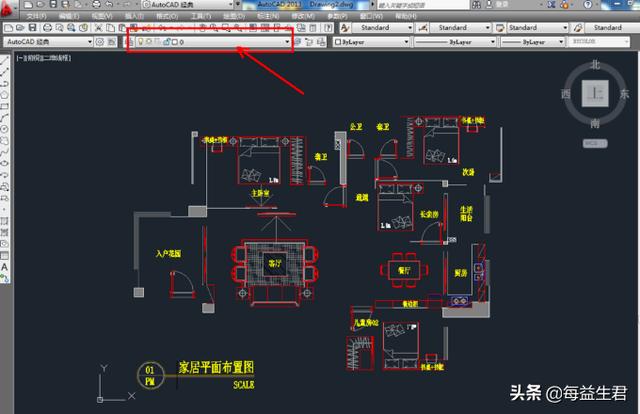

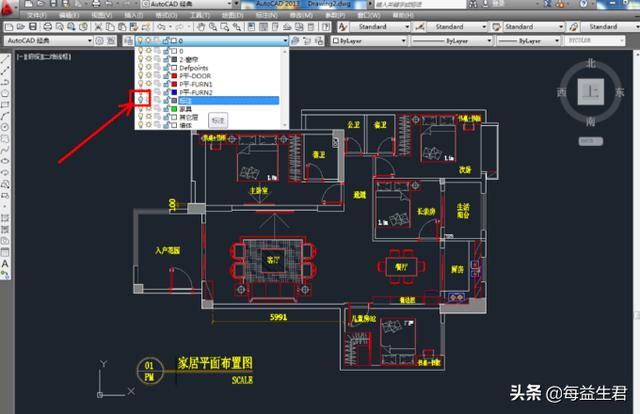

5、再次点击【图层控制】找到标注图层。

6、在下拉列表中，点击【开关图层】图标，将标注图层打开。

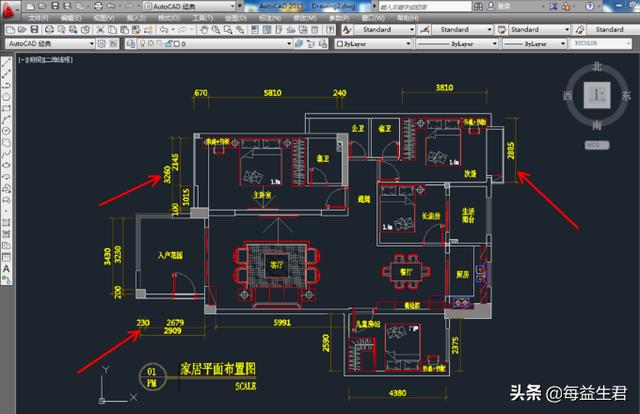

7、这时候标注就可以显示出来，如图所示。

1、处理方式一：

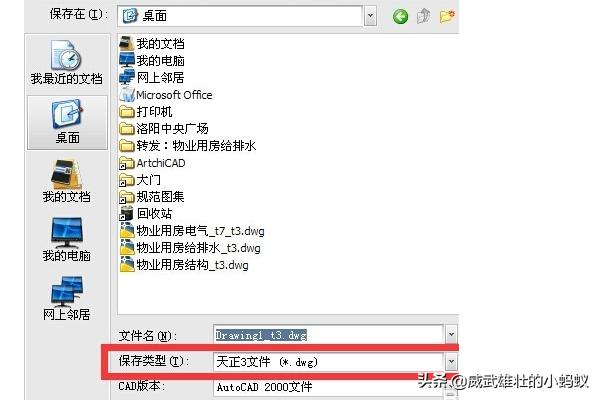

要求设计单位将图纸转存成天正3版本，这个版本的文件不用天正软件或天正插件就可以使用纯AutoCAD环境打开且正确显示全部对象。

以上因素是设计院使用天正软件配合AutoCAD画图，而本机没有安装天正。大多数情况下设计院不会直接使用AutoCAD画图，而是配合天正软件。这样，假设本机没有安装天正软件或天正插件，就没办法看到一部分天正软件生成的对象（例如墙线）。

2、处理方式二：

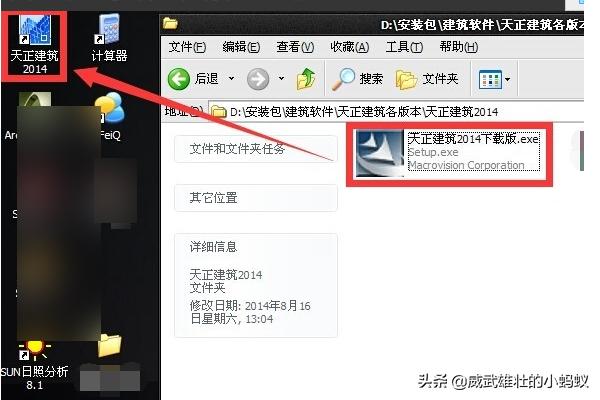

自己安装与设计单位版本一样或更新版本的天正软件，在天正环境下打开天正软件画的图可以正确显示全部对象。

第二种因素是设计院使用的天正软件比本机安装的天正软件版本高。天正软件现阶段没有做到全部版本兼容，只可以向下兼容。故此，低版本的天正软件看不到高版本的天正软件生成的对象。

3、处理方式三：

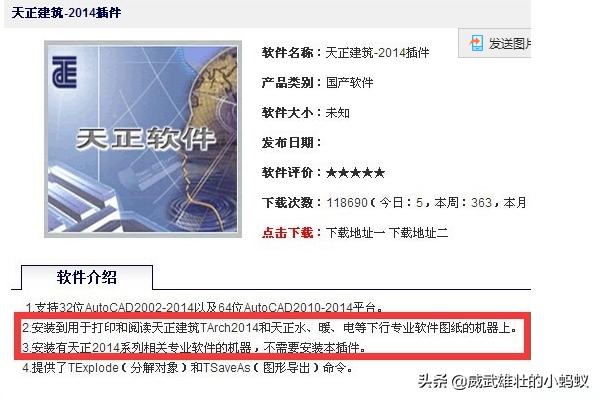

自己安装与设计单位版本一样或更新版本的天正插件，可以保证正确显示全部对象。

revit怎么将一层墙体复制到二层：

1.在平面图上复制,详细步骤请看下方具体内容:

当来到楼层平面-标高1中,框选选中全部结构柱；

选择复制到剪贴板；

2.在三维中复制,有两种方式:

方式同以上平面图复制方式,不一样点在于复制的场所不一样,一个是在平面上复制,一个是在三维中复制。

revit中把第一层的门窗复制到第二层的步骤：

　　1、选中要复制的窗户；

　　2、点开菜单栏；

　　3、再点更改；

　　4、复制到剪切板（Ctrl+C）；

　　5、粘贴的小三角选择与选定标高对齐。
