bim怎么将轴网复制到其他楼层，bim圆弧轴网怎么画

bim将轴网复制到其他楼层方式：

1、轴号大小得更改轴号族在项目浏览器的族分类中找到注释符号，下有轴网标头 进入编辑就可以 。 另外暂时性的放大可变化比例达到。

2、选中轴网，在属性里面有一个编辑类型，打开，弹出类型属性对话框，对话框里有符号，可以选择。 假设没有载入其他的轴网标头，还要更改选择的轴网标头，或者重新创建一个载入进来。 至于这个系统轴在什么地方，在revit的安装文件的metic library-注释里，大多数情况下电机打开功能按钮自动弹出的对话框右边栏里就可以有这个文件夹。

你说的肯定是revit软件的轴网建立，在任意楼层建立轴网后。其他楼层会自动的生成轴网。假设你的没有，可以先选择要复制的轴网-复制剪贴板-粘贴-与选定视图齐或与选定标高齐-选择对应视图

点击轴网命令后面，选择多段线绘制，这当中圆弧部分运用圆弧工具绘制完全就能够了。

1、第一我们电脑需安装revit，然后点击打开revit。

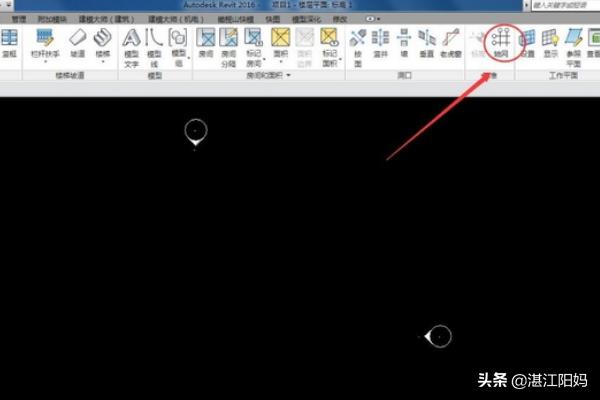

2、这样我们再创建一个新项目，在界面首页点击建筑或者结构，在中间的基准选项框中有一个轴网选项。我们点击它。或者我们使用快捷键GR也是可以的。

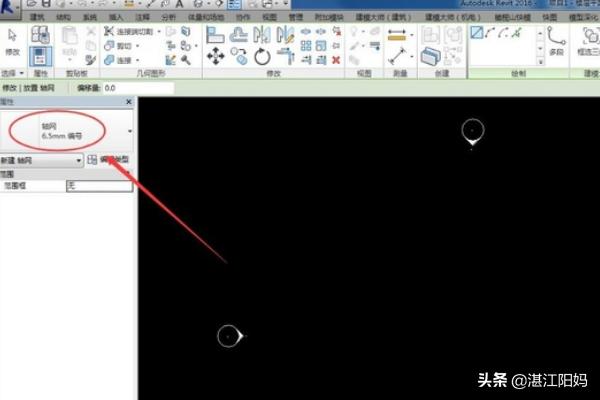

3、点击轴网过后，我们在软件的左上角出现选择轴网线性，这里我们点击一下，就可以产生下拉选项。

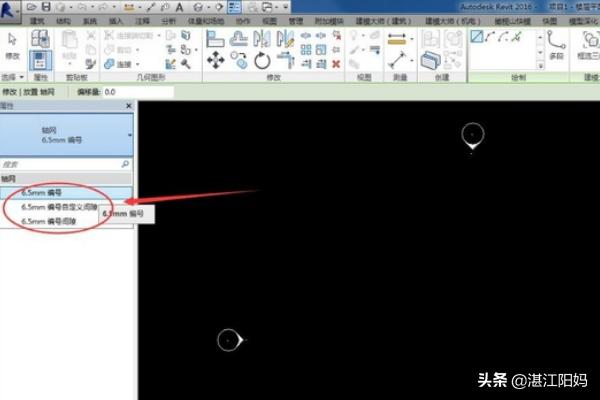

4、在这里，软件会给我们默认创建了3种线性，各位考生可以按照自己的需求来创建和选择。

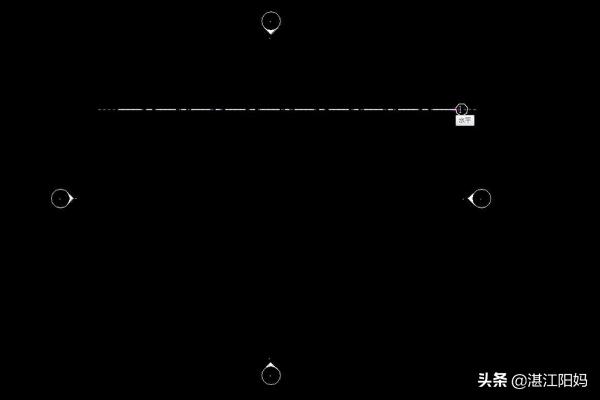

5、选择好线性过后，我们再revit画图区域，画出轴网就可以，方式和CAD画直线一直。

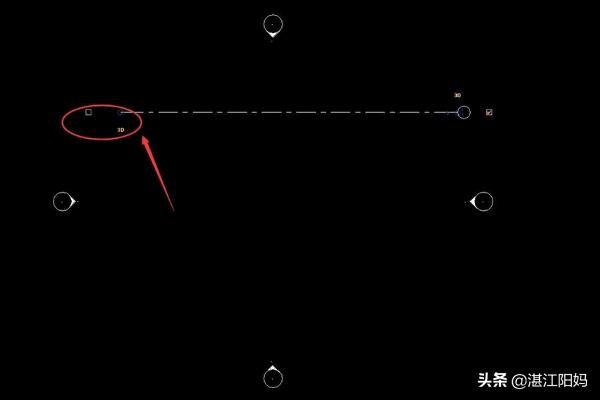

6、在这里我们可以看到在轴网的左边有一个方框，这个方框就是显示轴号的开关，点击后就在左边也出现轴号，3d功能按钮就是3d轴网的选项。大多数情况下我们不用点击。

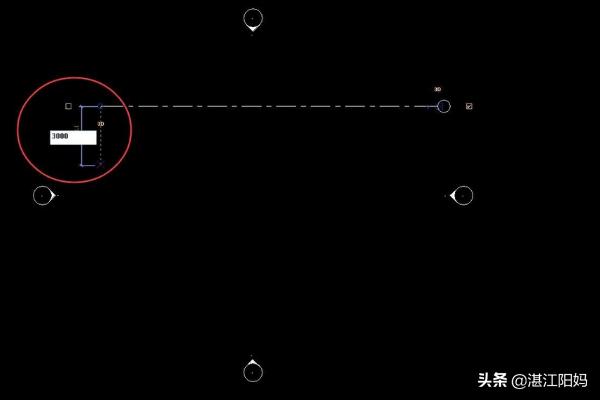

7、然后我们在下面创建第二条轴网，这里可以输出距离数字，或者直接在下方找准位置画出来就可以。

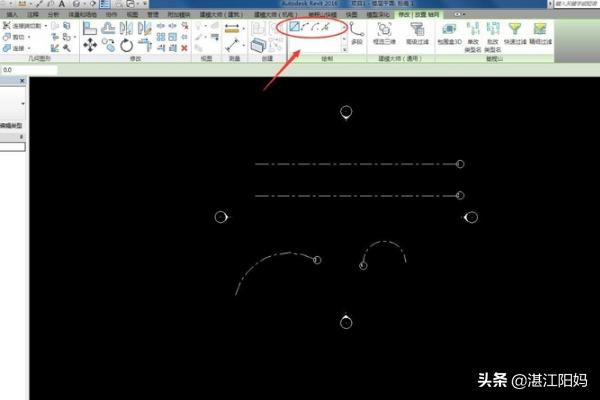

8、我们在这里可以看到在中间位置有4个选项，第一个是直线，2、3是用来画圆弧的，后一个是拾取线，在导入CAD作为参照时，拾取线就很实用了。

认为有用点个赞吧

修剪轴线的使用是第一点击修剪轴线，然后再点击你要修剪的轴线的位置，点击后在点击你要删除的位置

可以。也可转英文第一我们找到桌面快捷方法，选中后面右键，选择属性；

在快捷方法-目标中，将后缀CHS改成ENU，注意其他不要修改；

再次打开Revit，界面就是英文了

bim取消一二层轴网关联方式:1.大多数构件的删除位置是可在面板中删除不用使用的构件，轴网属于注释符号，但是，并没有显示轴网的类型。2.答案处理步骤：“管理”选项卡→“清除未使用项”→展开注释符号内容。

3.展开“注释符号”后面，点击右侧放弃都。

4.用鼠标勾选想删除的轴网类型就可以并点击确定

BIM建模标准 ►建模基本规定1、项目长度单位为mm，标高的单位为m

2、为全部BIM数据定义通用坐标系。建筑、结构、机电统一采取一个轴网文件，保证整合时可以对齐、对正，原则上以建筑专业坐标为准。

3、建模依据

3.1 以建设单拉或设计单位提供的通过审核查验的有效图纸为数据来源进行建模。

3.2 按照国家规范和标准图集为数据进行建模。

3.3 按照设计变更为数据来进行模型更新。

►建模、构件义件命名标准 一、专业项目文件命名规则1、建筑专业文件名称：顶日名称-区域编号-建筑

2、结构专业文件名称：项目名称-区域编号-结构

3、机电专业文件名称：3.1 项目名称-区域编号-给排水及消防

3.2 项目名称-区域编号-暖通

3.3 项目名称-区域编号-电气等专业

4、建筑、结构专业项目视图命名：4.1 平面视图：楼层-标高，比如：3F-4.500

4.2 平面详图：楼层-内容。比如：3F-4#卫生间详图

4.3 剖面视图：楼层-内容。比如：3F-(1-1)剖面，楼梯剖面等

4.4 节点详图：内容，比如：KZ1柱脚详图

5、各专业模型构件命名规定5.1 比如墙：墙体命名，也可没有单位(mm)

5.2 墙体绘制

(1) 墙体绘制途中，碰见与柱相交位置，墙体自动断开(建议绘制墙时别用链)，或者分段绘制，可以常常按一下ESC键。

(2) 混凝土砌块墙体的底部标高与结构楼板顶面平齐(注意墙不要附着于楼板)，顶部标高与结构楼板底面或者在结构梁的底部平齐。

(4) 墙体与结构梁相交时，需编辑墙体轮廓，扣除与梁相交部分。

(5) 全部墙体绘制均按楼层划分，不可以一面墙体贯穿整个楼层标高。

(6)假设是标准层可以通过粘贴复制到上一层。
