如何计算电线的电流通过电流与导线直径的换算公式

电机电流的计算公式是什么？详细怎么计算？需要大家特别注意什么问题？

三相电机计算公式

三相电机的计算公式I=P÷(√3.U.Cosφ.η)，以下图的名牌作为例子，这当中效率未知，大多数情况下三相电机的效率是85%都，铭牌中功率标定值为315KW，表达在额定状态下该电机的输出的功率值，因为电机都会有功率损耗，其实就是常说的输入功率和输出功率不对等。

既然如此那，就可以出现效率（η） η=P1/P2这个参数，这当中P1为输出功率，P2为输入功率，大多数情况下鼠笼式电动机的效率需保持在85%都。暂觉得n=0.95，把参数代入公式中可以计算出I=315000÷（√3x380x0.87x0.95）≈579A，数值稍微有点大，说明这个电机的效率值应该比非常高。

在三相电源额定电压380V时异步电动机功率每KW电流是2A。

公式是：电流（A）＝功率（KW）×1000/1.732×380V×功率原因（以0.85计）×η效率

在单相额定电压220V时单相电动机每KW功率电流是8A。

公式是：电流（A）＝功率（KW）×1000/220V×功率原因（以0.75计）×η效率

至于其他中高压电机的电流低压电工也只是了解一下。

660V、3000V和6000V中高压电机的电流也是根据公式计算的。

直流电机的电枢电流分为他励电动机和并励电动机两种。

他励动机电枢电流I＝In

并励电动机电枢电流I＝In―Un/Rt（式中Rt是励磁绕组电阻）

详细公式：

1，单相：I=P/(U*cosfi）

注：I-为单相电机电流、

P-为单相电机功率。式中U=0.22KV ，cosfi=0.8

2，三相：I=P/(1.732*U*cosfi)

注：I-为三相电机电流、

P-为三相电机功率。式中U=0.38KV ，cosfi=0.8

需说明的是，电机的开始电流远远高于额定电流，而工作电流也未必等于额定电流。

1、三相电动机开始时的瞬时开始电流是电机额定电流的5-7倍，假设电机质量不好，甚至有到10倍的。

2、电机的正常运行电流并一定是电机的额定电流，因为选择电机容量时常大于需的机械驱动容量，故此，电机正常运行时的电流时常小于其电机额定电流。而电机的开始电流是其额定电流的5-7倍，而不是其运行电流的5-7倍。

一般电机电流按照经验公式按KW计算：

1，单相电机每KW按4.5A电流计算。

2，三相电机每KW按2A电流计算.

3，660V电机每:KW按1.2A 电流计算.

4，3000V 电机每 安 4KW、1A 电流计算 详细公式： 1，单相：I=P/(U*cosfi） 注：I-为单相电机电流、P-为单相电机功率。式中U=0.22KV ，cosfi=0.8 2，三相：I=P/(1.732*U*cosfi) 注：I-为三相电机电流、P-为三相电机功率。式中U=0.38KV ，cosfi=0.8

比如：4．5KW电机一台，线电压是U＝380V，功率因数是0．85，效率是85％。求：电机绕组在Y形接法的绕组中线电流是多少？

解：电流＝75×1000÷1．732×380×0．85×85％＝157．72（A）答：此电机绕组在Y形接法的绕组中线电流是157．72A．单相电机一般按每千瓦4．5安电流计算。则2．2KW电机就是9．9A．三相电机一般按每千瓦2安电流计算，则75KW就是150A。此数与用上面说的公式计算的得数基本一样。

清楚电线的直径，用计算电线的平方也用求圆形面积的公式来计算电缆大小，也可以用平方标称，多股线就是每根导线截面积之和。电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方 × 股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方一、大多数情况下铜导线载流量导线的安全载流量是按照所允许的线芯高温度、冷却条件、敷设条件来确定的。　大多数情况下铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

拓展资料

电工指研究电磁领域的客观规律及其应用的科学技术，还有电力生产和电工制造两大工业生产体系。

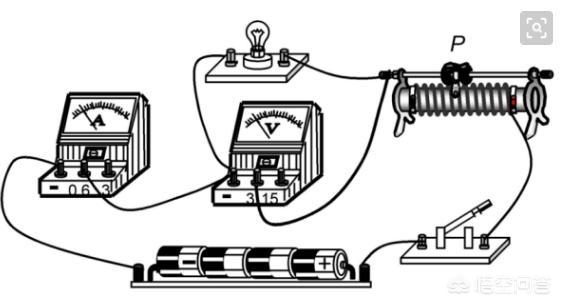

、由电流、电压。用欧姆定律得出这导线的电阻：

R=U/I

二、电阻定律公式：R=ρ*L/S,这里R是导线的电阻，L是导线长（单位是米），S是导线横截面积（单位是平方毫米），ρ是材料的电阻率，铜的电阻率是0.017(就是1米长，1平方毫米横截面积的铜线的电阻是0.017欧姆)，将此公式变形：S=ρ*L/R，就可得出此导线的横截面积（平方毫米）；

三、由圆面积公式S=π*r^2，就可得出半径r，再乘以2就是导线直径。

电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率相关,电阻率越大,允许通过的电流越小,即和导体的材质相关.详细能通过多大的电流,大多数情况下电工手册中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)

导线的安全载流量跟它的材质相关，你要清楚精确就一定要查表。假设大约，可以这们估算：

铜导线，10平方以下的6-7A/平方。

10到20平方 4-5A/平方。

20到50平方 3-4A/平方.

50平方到350平方1-2A/平方 .

这个问题我觉得是这样的，第一你自己清楚导线的长度吧，故此，目前清楚电压，还有预期的大长时间工作电流，需计算导线选用多大线径。R=U/I,按照公式得出阻抗值，我们不去考虑其他原因，在带进导体阻抗计算公式R=ρ*L/S，R是阻抗，ρ是你选的导线在常温下的电阻率(导线明显不同，电阻率明显不同，比如铜导线和铝导线是明显不同），L是长度。S是导线截面积（线径）；S=ρ*L/R完全就能够算出导线线径的。

导线截面积与电流的关系 大多数情况下铜线安全计算方式是： 2.5平方毫米铜电源线的安全载流量－－28A。

针对1.5、2.5、4、6、10mm2的导线可故将他截面积数乘以5倍。针对16、25mm2的导线可故将他截面积数乘以4倍。针对35、50mm2的导线可故将他截面积数乘以3倍。针对70、95mm2 的导线可故将他截面积数乘以2.5倍。针对120、150、185mm2的导线可故将他截面积数乘以2倍

二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。

本口诀对各自不同的绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

“二点五下乘以九，往上减一顺号走”说的是2.5mm及以下的各自不同的截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm导线，载流量为 2.5×9＝22.5(A)。从4mm或者以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、 25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。从50mm’或者以上的导线，其载流量与截面数当中的倍数关系变为两个两个线号成一组，倍数依次减0.5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2.5倍，依次类推。

“条件有变加折算，高温九折铜升级”。上面说的口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长时间高于 25℃的地区，导线载流量可以按照上面说的口诀计算方式算出，然后再打九折就可以。当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一部分，可以按照上面说的口诀方式算出比铝线加大一个线号的载流量。如16mm铜线的载流量，可以按照25mm铝线计算。

扩展资料：

电缆电线是电力输配电系统中经常会用到的产品，全部电能的传输、分配、使用都需用到电线。因为这个原因按照用途不一样，电线也有高压电缆、低压电缆、母线、绝缘电线等类型。不管是哪种型号的电线，都拥有一个承载能力，超越了这个值就可以烧坏电线。

1、 电线的实质上载流量跟不少原因相关，如环境温度、散热条件、电线数量多少，布放方法等，条件好的载流量会更大些。

2、 电线载流量可以通过计算的方式得到，这样的方式简单方便，大多数情况下情况下可以使用。已知纯铜电线的横截面积为S，大多数情况下稍保守取纯铜电线的电流密度为6A/mm2，电线的载流量=S x 6。比如我们经常会用到2.5平方的线，载流量就是2.5x6=15A。

3、 电线规格的选择不仅要考虑载流量是不是够，会不会发热，还需要考虑电压降是不是允许。比如电力机房到程控机房，48v供电，假设按载流量算，120mm2足够，也不会发热，但电压降大，地电位不稳定，会影响数字电路和处理机正常工作，因为这个原因需选择240mm2的电线。

4、 电线粗细的选择，涉及到用电安全，一定要留有余量，不可以只从经济的视角考虑。

通过导体横截面的电荷量Q跟通过这些电荷量所用时间t的比值称为电流，也叫电流强度。即 I=Q/t 。假设在1s内通过导体横截面的电荷量是1C，导体中的电流就是1A。决定电流大小的微观量：在加有电压的一段粗细均匀的导体AD上选取两个截面B和C，设导体的横截面积为S，导体每单位体积内的自由电荷数为n，每个电荷的电荷量为e ，电荷的定向移动速率为v，则在时间t内处于相距为vt的两截面B、C间的全部自由电荷会通过截面C。

一平方电线大多数情况下安5安计算。其实一平才能够带10安，要看安装环境。

大功率除以大电压

工作温度30℃，长时间连续90％负载下，电线允许通过的大电流请看下方具体内容：1.5平方毫米-13A2.5平方毫米-26A4平方毫米-32A6平方毫米-47A16平方毫米-92A25平方毫米-120A35平方毫米-150A
