网络拓扑图怎么画

互联网拓扑图怎么画?

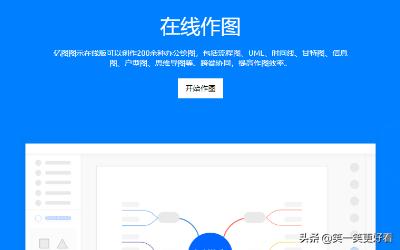

第1个步骤,网页搜索使用“亿图图示”然后启动作图。

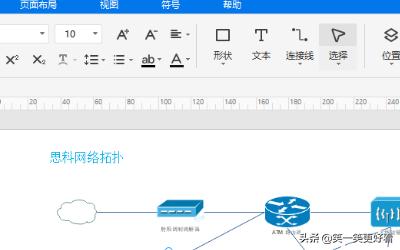

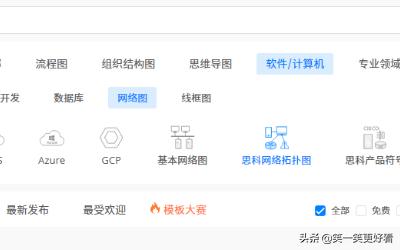

第2个步骤,新建互联网拓扑图。依次点击“软件/计算机”-“互联网图”-“思科互联网拓扑图”,打开下方的互联网拓扑图模板,点击使用。

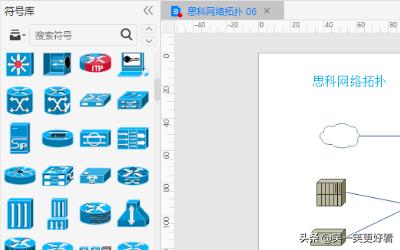

第3个步骤,点击画布左侧的符号库,选择自己需用到的符号,直接拖拽到画布中,软件会帮你自动对齐。

第4个步骤,选择画布中的文本框,对文本框中的文字进行替换。

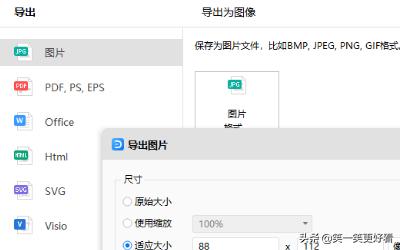

第5个步骤,对绘制完成的互联网拓扑图进行存储,直接点击画布右上角的保存、打印、分享等功能按钮。

今天介绍一下画互联网拓扑图的步骤:

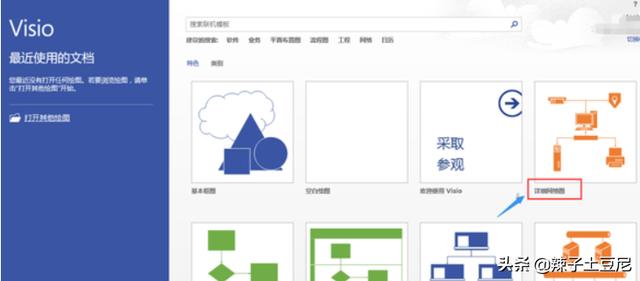

1、第一,打开microsoft office visio 软件,在打开界面右侧找到【具体互联网图】模板,请看下方具体内容图。

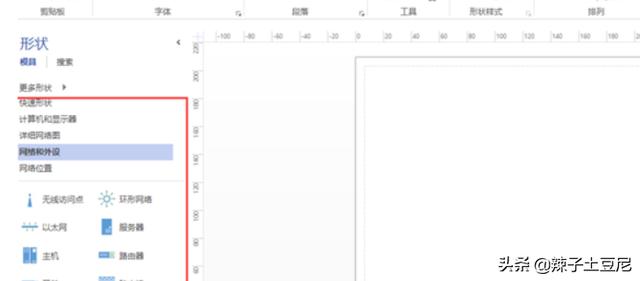

2、双击【具体互联网图】进入绘图界面,在左侧形状栏里可以看到绘制基本互联网图所需的一部分基本图形形状,请看下方具体内容图。

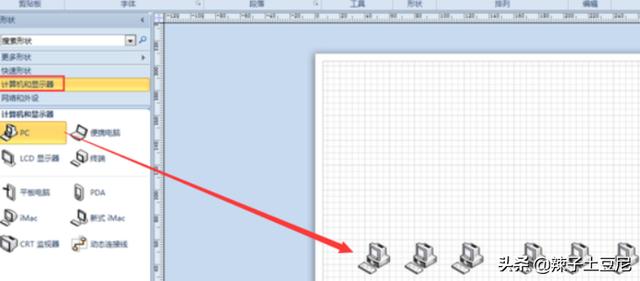

3、 启动绘制互联网拓扑图了,第一点击左侧的形状列表,找到计算机和显示器形状,拖到绘图区域内,作为互联网设备,请看下方具体内容图。

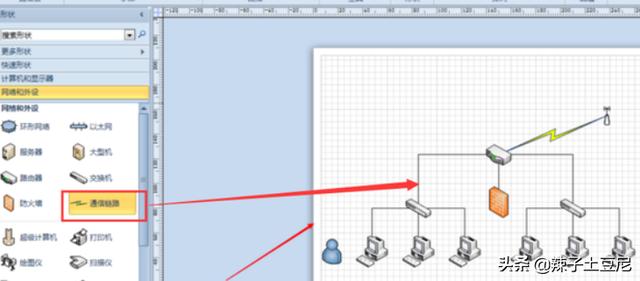

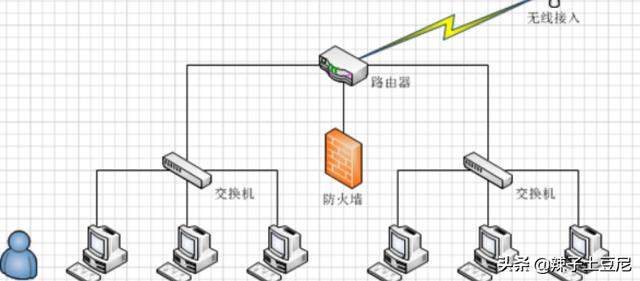

4、然后,在图形里绘制交换机,路由器,防火墙,无线接入等设备,并用连接线连接,请看下方具体内容图。

5、后,为了可以让其他人看明白图纸的意思,可在每个图形下方添加上文字注释,一张简单的互联网拓扑图就绘制结束了,请看下方具体内容图。

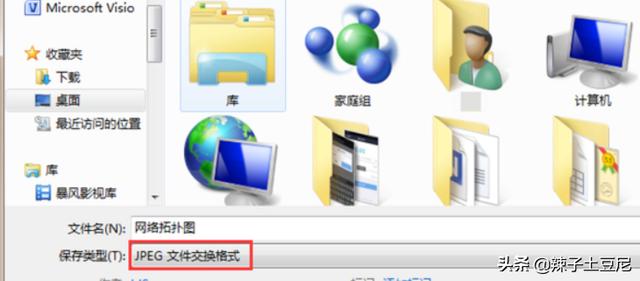

6、此外使用visio软件绘制的图形后缀为不经常会用到的osd格式,为了方便非专业人才士人查看该文件,建议可以通过【另存为】功能将该格式保存为jpeg格式,请看下方具体内容图。

cisco packet tracer拓扑图怎样开始?

答:我之前做过的一个ACL类实验,拓扑、文件、实验报告都拥有,过程你看下配置就可以自己编,把那个实验报告改改完全就能够用。

思科中使用无线路由器搭建局域网?

1、运行Cisco packet tracer,将一个无线路由器(大多数情况下为WRT300N)、一台PC、两台笔记本(型号为Laptop)、添加到空白区域。拓扑参考图请看下方具体内容。在思科模拟器中,终端设备默认只可以有一个网卡(有线或无线)。

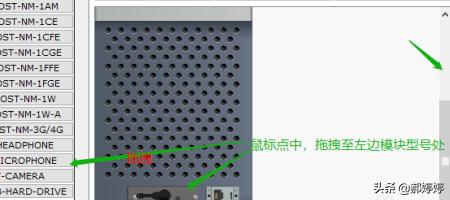

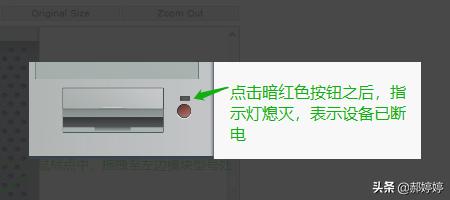

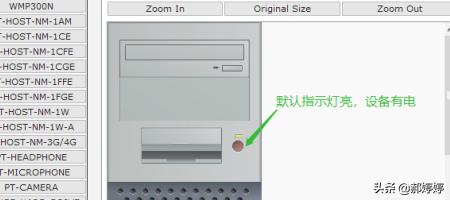

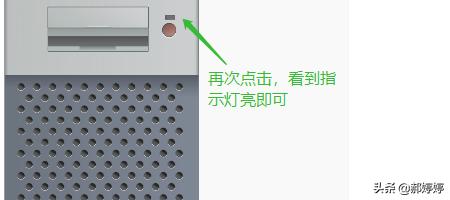

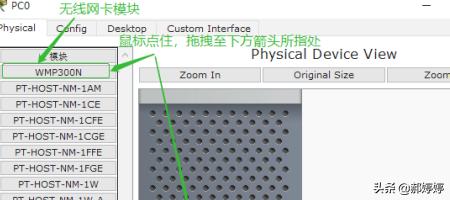

2、将PC默认的有线网卡更改替换为无线网卡。点击PC-physical-设备断电-取下有线网卡-选择无线网卡型号-拖拽添加选好的无线网卡-设备取电。不明白请看图

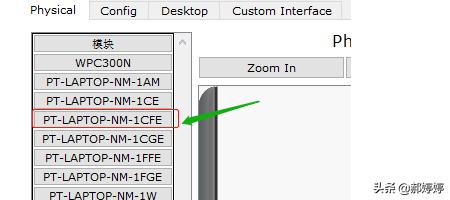

3、将笔记本默认的无线网卡更改替换为经常会用到的有线网卡。步骤与PC一样,不过经常会用到的有线网卡模块型号为:PT-LAPTOP-NM-1CFE

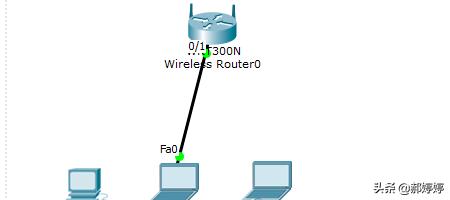

4、稍等片刻,你会得到下图所示的拓扑图,因为默认无线WiFi名称是default,密码无,故此,默认是连接上WiFi的END

思科路由器的配置步骤?

1、先查看ip,方式:win+r-输入:cmd-在再黑白界面输入:ipconfig,按回车。

2、按照网关查看路由器地点位置。若网关是:192.168.1.1,既然如此那,路由器的ip大多数情况下就是。192.168.1.1。

3、在IE地点位置栏中输入地点位置:192.168.1.1。

4、弹出路由器登陆界面输入路由器的默认登陆登录账号用户名称:admin 密码:admin(假设错误,就看路由器背面)。

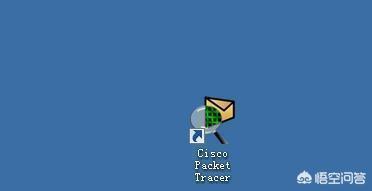

1、打开Cisco Packet Tracer模拟器。

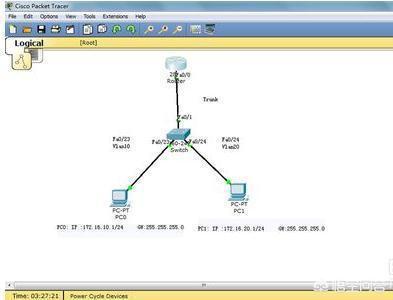

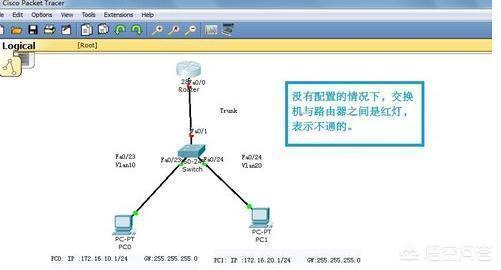

2、绘制单臂路由的拓扑图。

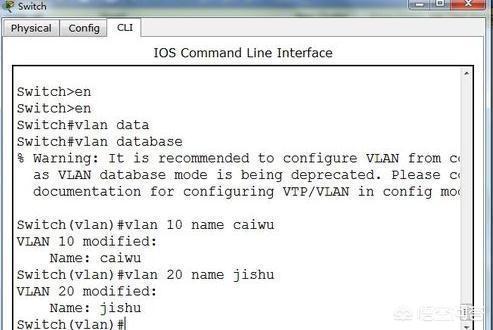

3、 给交换机配置Vlan,分别配置Vlan10 命名为 caiwu,Vlan20 命名为jishu 。

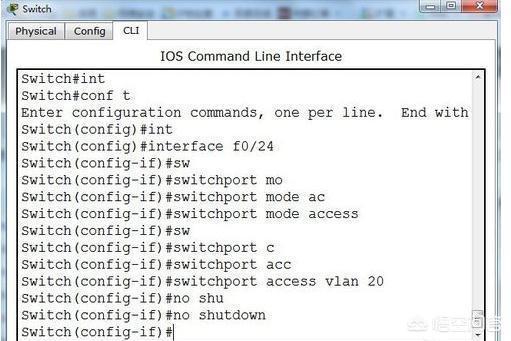

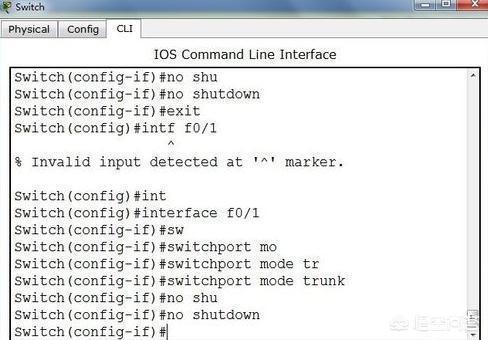

4、将对应pc连接的端口加入对应的Vlan中(f0/23加入Vlan10,f0/24加入Vlan20),并且设置接口为access模式,设置f0/1为Trunk模式。

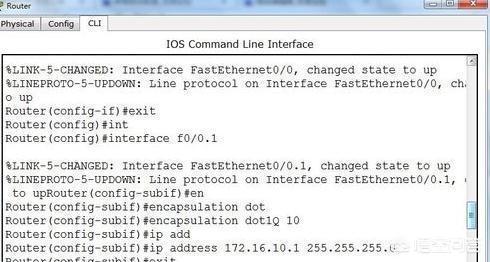

5、Switch设置好了,设置Route。

6、Routeren。

7、设置完成后面,交换机与路由器的配置目前已经配置好了。

8、可以观察到图中的每个接口的指示灯变为了绿色,说明可以通信了。

9、后来测试一下。

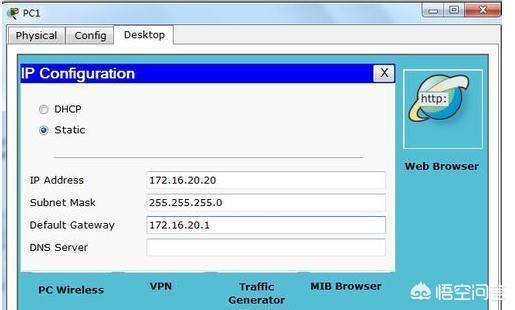

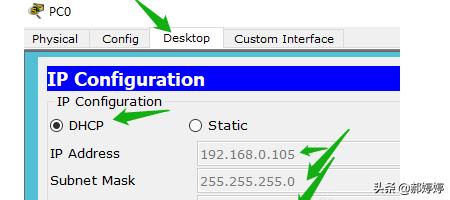

10、设置PC0与PC1的ip地点位置。

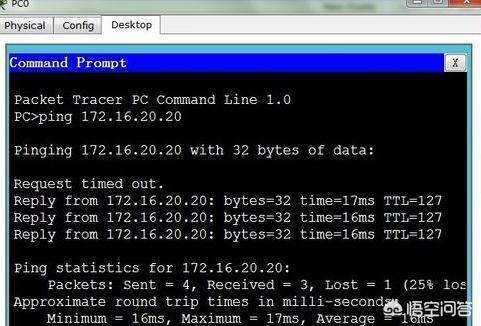

11、然后利用ping命令测试连通性,成功。

工具/原料

装有xp系统的台式或笔记本电脑一台

网线一根

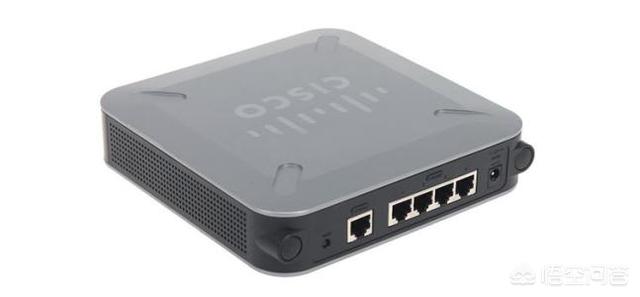

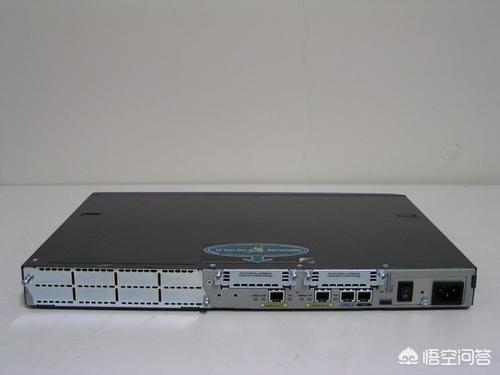

cisco路由器一台

方式/步骤

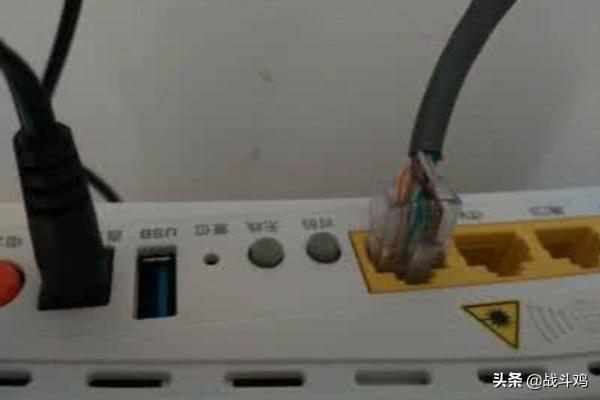

1、将电脑和路由器分别上电,将网线一段接路由器console口,一段连接电脑网口。

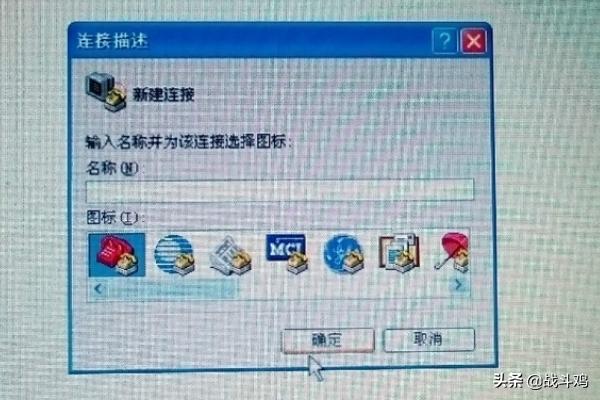

2、点击电脑的左下角“启动”功能按钮-程序-附件-通讯-超级终端,打开超级终端后,随便起个名字,选个图标确定就可以,这样电脑就可以与路由器相连,当产生如图的画面时,连接成功。

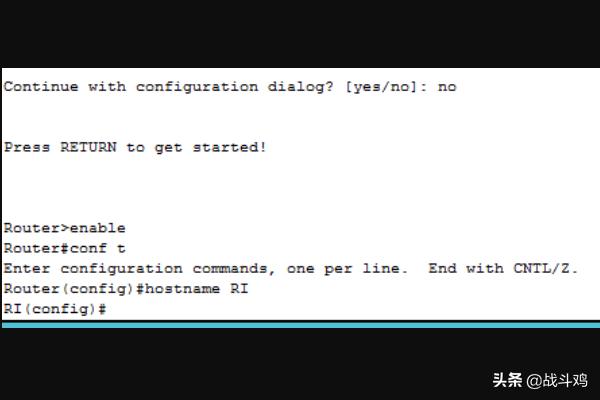

3、下面启动配置路由器,第一配置路由器名称如"R1",enable+回车-conf空格t+回车-hostname空格R1。

4、配置路由器端口的基本参数ip地点位置,端口速率,单双工,以fastethernet0/0作为例子,enable+回车-conf空格t+回车-interface空格fa0/0-ip空格address空格192.168.10.1空格255.255.255.0+回车-no空格shutdown-speed空格auto(这里可以选10,100,auto)-duplex空格auto(这里可以选half,full,auto)。

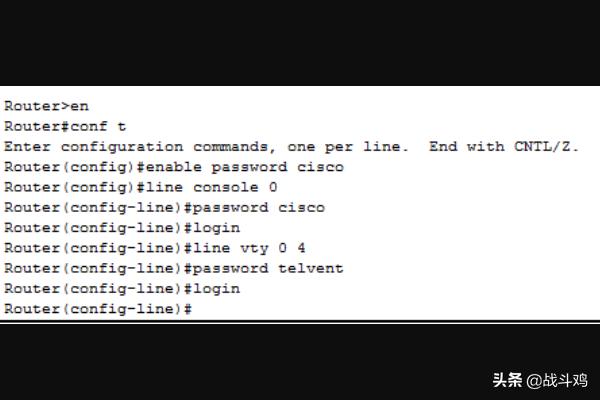

5、配置进入特权模式密码还有telnet,enable+回车-conf空格t+回车-enable空格password空格cisco+回车-line空格console空格0+回车-login+回车-line空格vty空格0空格4+回车-password空格telvent+回车-login+回车。

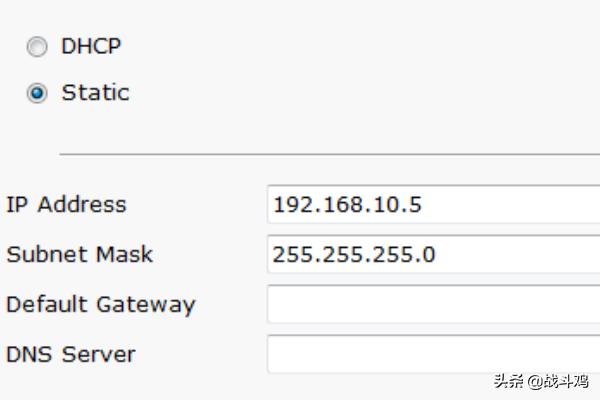

6、将电脑的网口与刚配置好的路由器端口连接,将电脑ip改在和路由器一个网段上,打开cmd-telnet空格192.168.10.1完全就能够同样对路由器配置了。

须知

配置端口的速率和单双工时,一定要和另一端设备的端口完全一样,不然连接可能会失败。

端口设置完ip地点位置后一定要写no shutdown激活。

telnet还有特权模式密码随意设定,容易记为准。

思科模拟器怎么设置一直显示端口号?

思科模拟器设置一直显示端口号的方式:

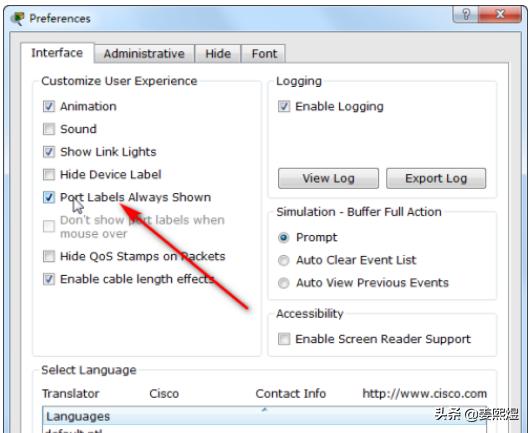

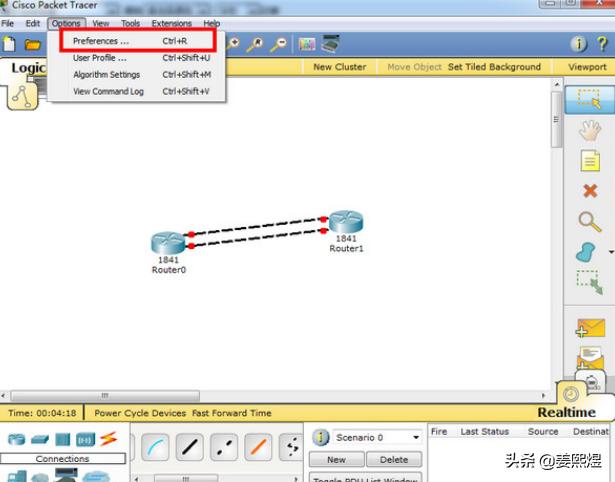

1、在思科模拟器中上方的设置options中打开preferences设置。

2、在interface选项卡中用鼠标勾选always show port labels选项,关闭preferences设置界面。

3、退回到拓扑图界面中用户完全就能够看到链接端口标注了端口号了。

思科模拟器软件简介:

Packet Tracer 是由Cisco公司公布的一个辅助学习工具,为学习CCNA课程的互联网初学者去设计、配置、排除互联网故障提供了互联网模拟环境。学生可以在软件的图形用户界面上直接使用拖曳方式建立互联网拓扑,软件中达到的IOS子集允许学生配置设备;并可提供数据包在互联网中行进的具体处理过程,观察互联网实时运行情况。

须知:

经测试,之前版本下搭建的模拟应用文件,在该版本中可能产生互联网通讯不正常,而且,发现建立在不一样版本中的模拟文件,不可以正常通用,特别是互联网情况复杂的情况下,如果不小心遇到这种类型问题,并不是软件故障,请根据模拟环境在使用的版本软件环境下重新搭建一番完全就能够了。
