[初中物理]蓄电池电路图怎么画，初中物理电路图画图规则总结

用你所描述的1，2都可以。

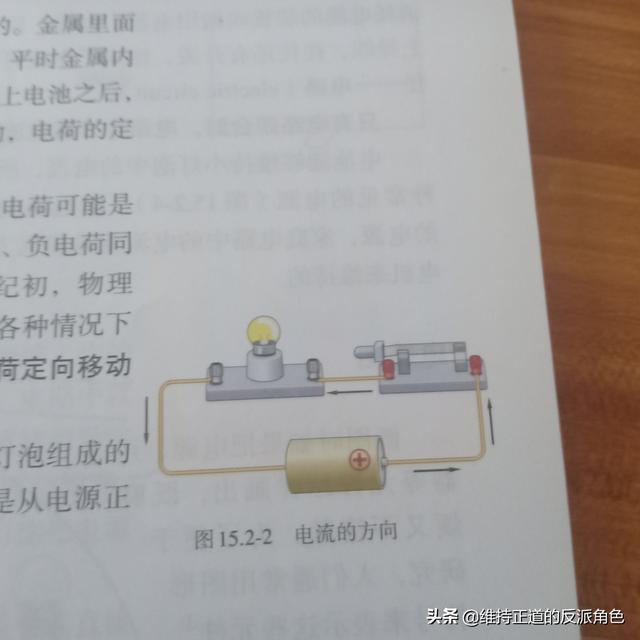

初中的电路图第一要画出电压电阻涵盖连接的东西，同时标出电流方向。不过也要看试题的要求来画图 以下面这个灯泡作为例子：

先用铅笔画直线代替导线，转角处不可以安装元件，然后不要忘了电阻，电流表，电压表，滑动变阻器，开关，电源等等元件，注意串并联原

在画好的电路图中，从电源正极或負极启动。顺着电路到电流分开处即分点。如干条支路都要流向负极，连负极线的另一端即是合点

物理画板。 “物理画板”软件针对用于编写教学文档、电子备课，考试试卷编辑，课件制作的通用工具。

有规则的：电路图的画法规则

1.电路图的信号处理流程方向

2.连接导线

3.电源线与地线 电路图的识图方式与步骤 如何画好电路图 电路图 实例问题：

如何正确识别电路？

解答:电路的识别涵盖正确电路和错误电路的判断，串联电路和并联电路的判断。

错误电路涵盖缺乏电路中必有的元件（必有的元件有电源、用电器、开关、导线）、不可以形成电流通路、电路产生开路或短路。

判断电路的连接一般用电流流向法。

既若电流顺序通过每个用电器而不分流，则用电器是串联；若电流通过用电器时前、后分岔，即，通过每个用电器的电流都是总电流的一些，则这些用电器是并联。

在判断电路连接时，一般出现用一根导线把电路两点间连接起来的情况，在初中阶段可以忽视导线的电阻，故此，可以把一根导线连接起来的两点看成一点，故此，有的时候，用“节点”的方式来判断电路的连接是很方便的。 常见问题1： 如何画好电路图 问题：

:如何画好电路图 解答 从电源启动，在电源正极标一个A，负极标一个B。

然后从正极启动，沿导线走，碰见第一个用电器时在它与正极延伸出的那根电线的那头再标一个A，而在另一头标一个C（应为在负极标过了B，故此，换一个字母，但假设用电器另一头是直接与负极相连接的，就跟据前面所述的方式标上由负极启动的B）在标了C以后继续走，如果不小心遇到到下一个用电器就再换......记住，换用另外的字母的前提是那一头不是与负极导线连接的。

这样，等你标完了字母后，假设全部的用电器两边的字母都不一样，则整个电路为串联； 假设有哪些用电器的两边字母一样，既然如此那，这哪些用电器就为并联。

实物连接图就跟据你所画的电路图来连接，注意别连串线了。

常见问题2: 如何进行电路连接？ 问题：如何进行电路连接？ 解答:电路连接的方式为：

1.连接电路前，先要画好电路图。

2.把电路元件按电路图对应的位置摆好。

3.电路的连接要根据一定的顺序进行。

4.连接并联电路时，可以按照“先干后支”的顺序进行，即先连好干路，再接好各支路，然后把各支路并列到电路共同的两个端点上，或按“先支后干”的顺序连接。连接电路时要注意以下几点：

1.电路连接的途中，开关肯定是断开的。

2.每处接线一定要接牢，防止虚接。

3.先接好用电器，开关等元件，后接电源。4.连接后要仔细检查，确认正确后，才闭合开关。

5.闭合开关后，假设产生不正常情况，应马上断开电路，认真检查，应该排除故障。

电路图的符号 几种经常会用到的电路元件及其符号| | | －－：交叉不相连接的导线 －·－或－－：交叉相连接的导线 | | / －｜│－（一短线一长线，短线为负极，长线为正极）：

开关 －○ －（○上有一向右斜线）：用电器 O里面一个×：电灯 半圆下面为俩个│：电铃 O里面一个M：直流电动机 －－ | －－口－－：电阻 －－口－－：可变电阻 ‖…‖ 表示电池组 ╂　表示导线交叉但不相连 ╂中间加一点 表示导线当中相连
