连杆机构设计技巧，机械优化设计重点

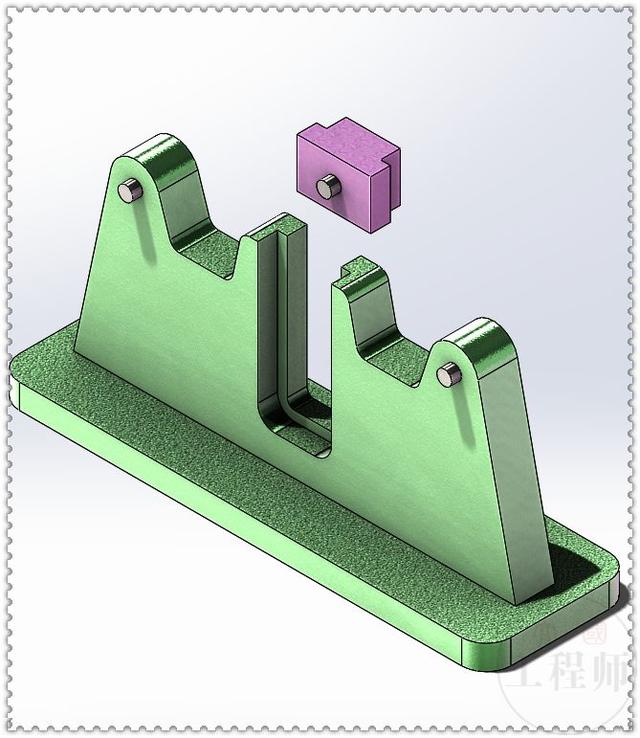

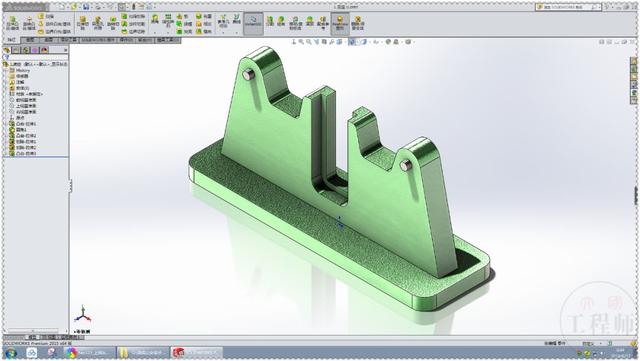

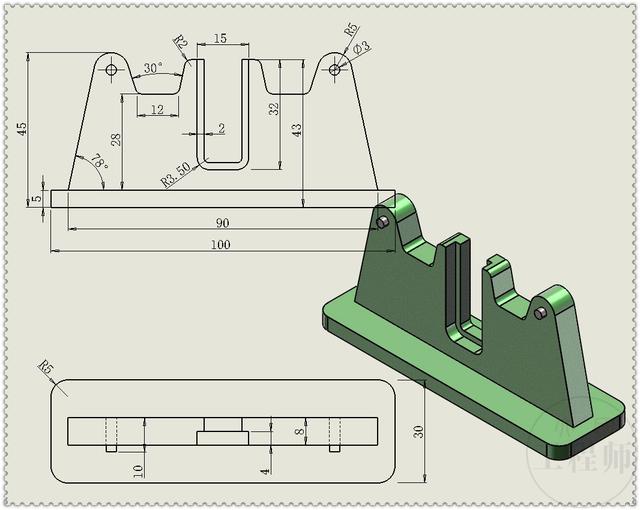

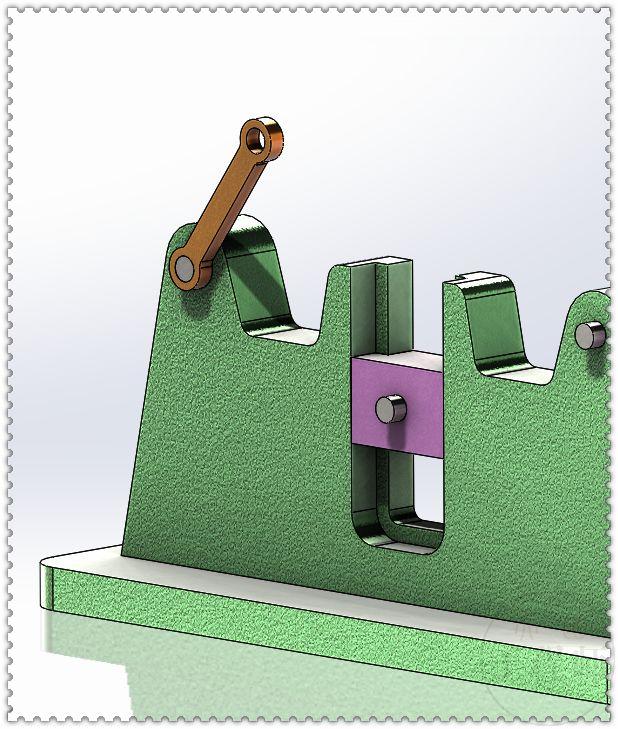

零件一：基座

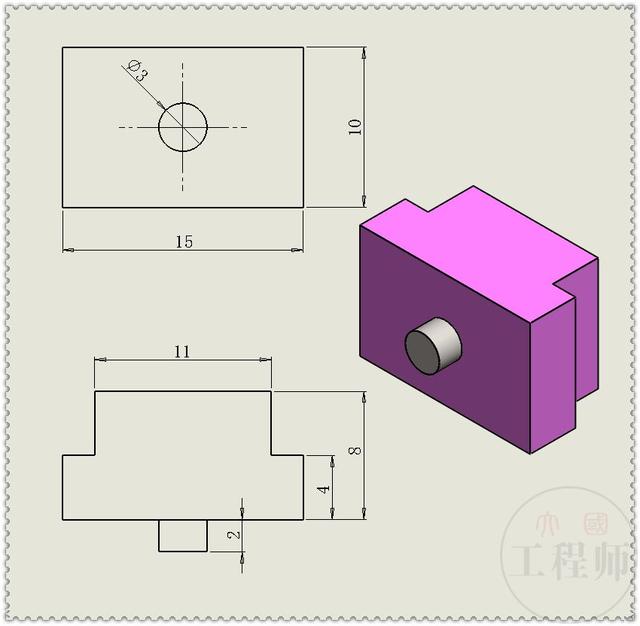

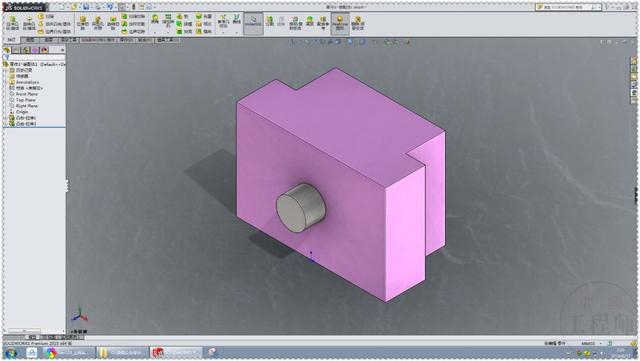

零件二：滑块

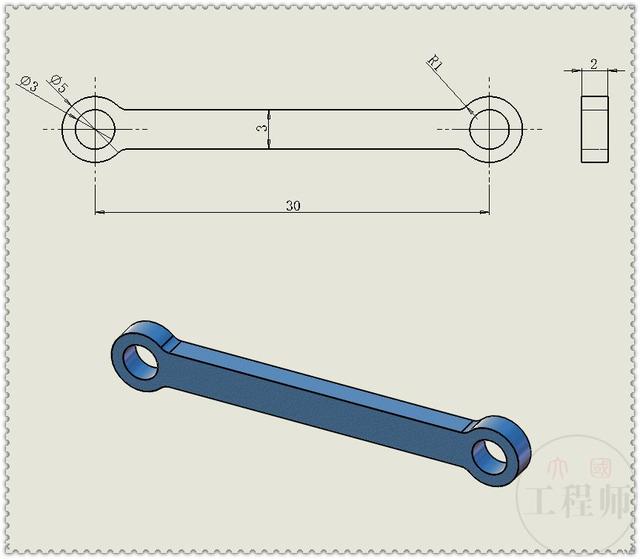

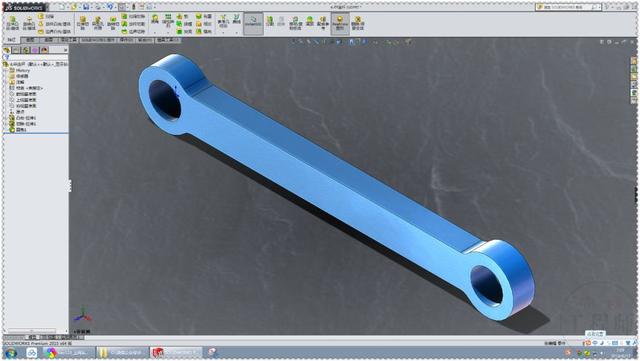

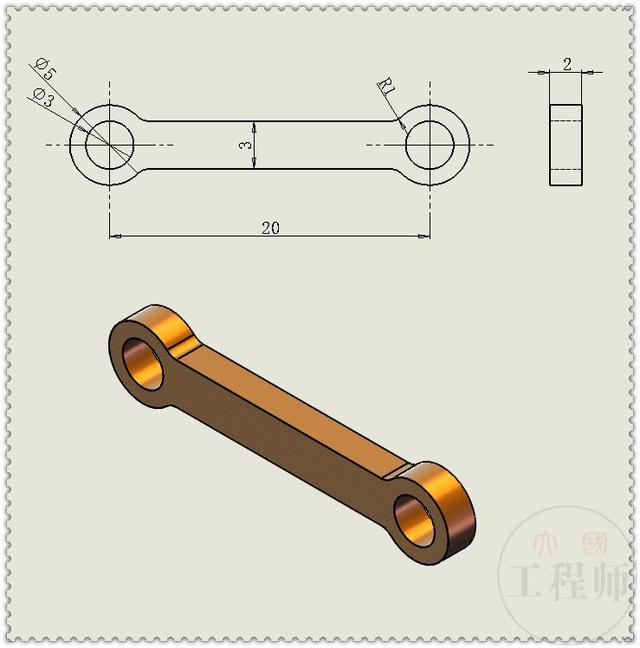

零件三：短连杆

零件四：中连杆

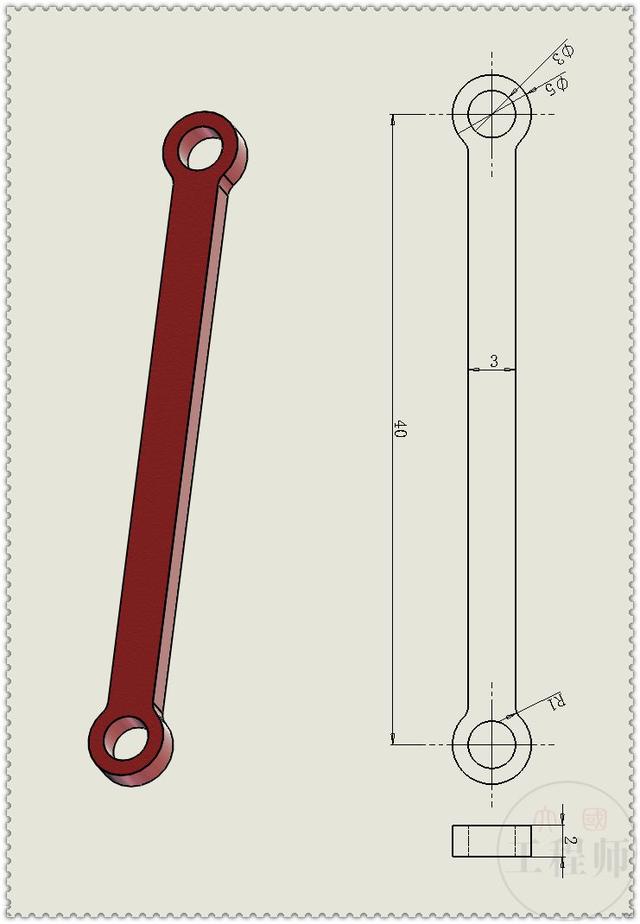

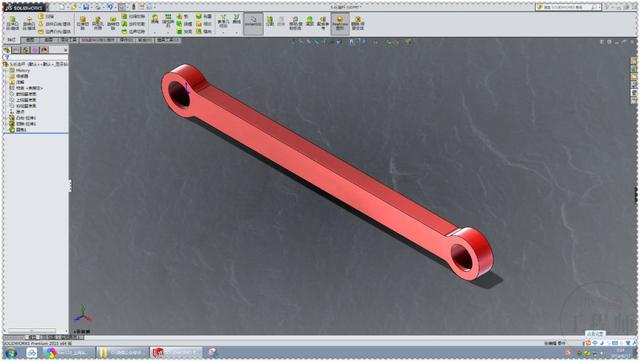

零件五：长连杆

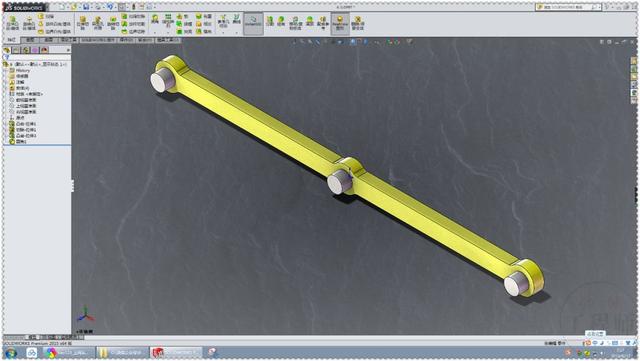

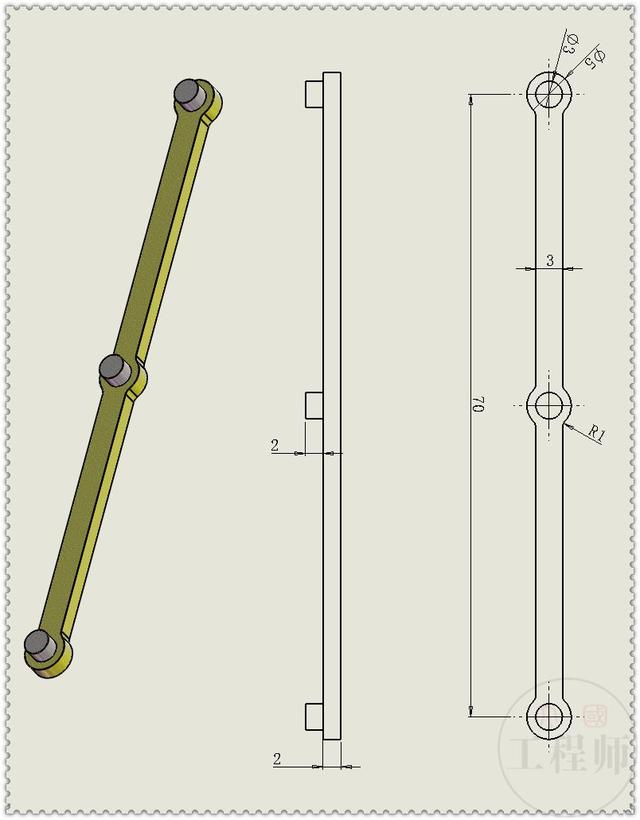

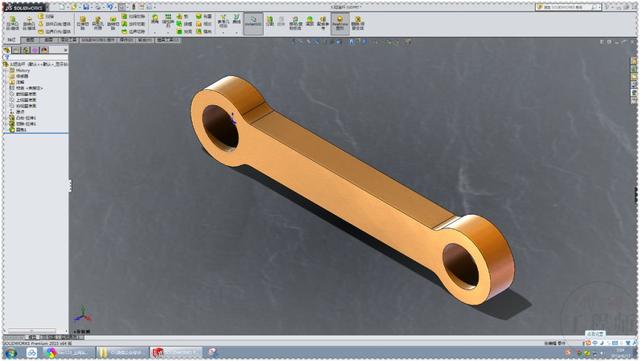

零件六：三孔连接杆

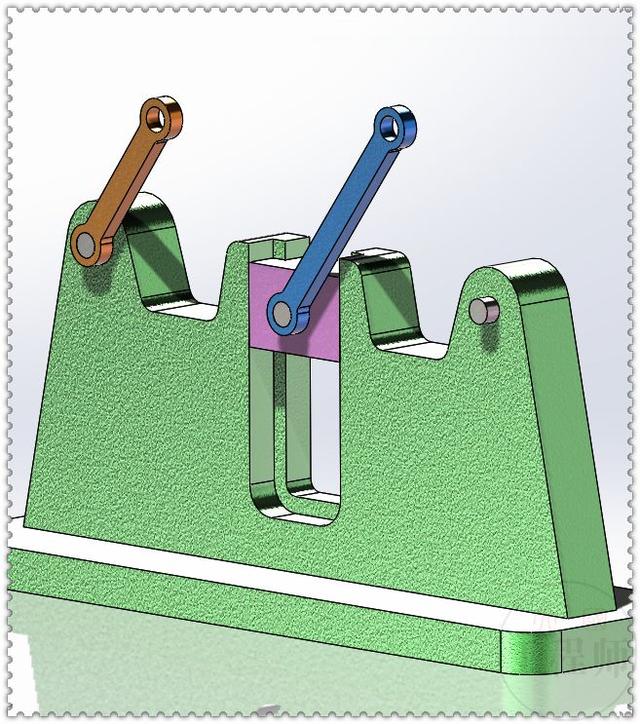

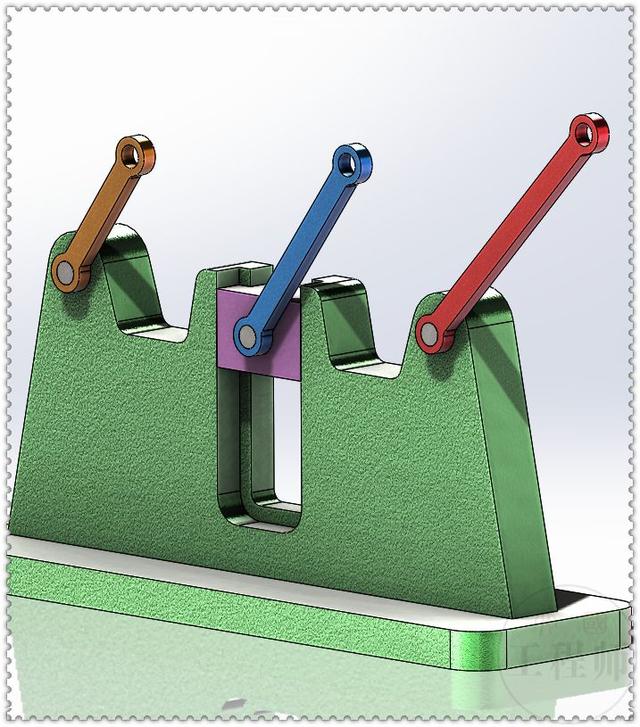

装配体：

1.新建装配体，插入基座和滑块。

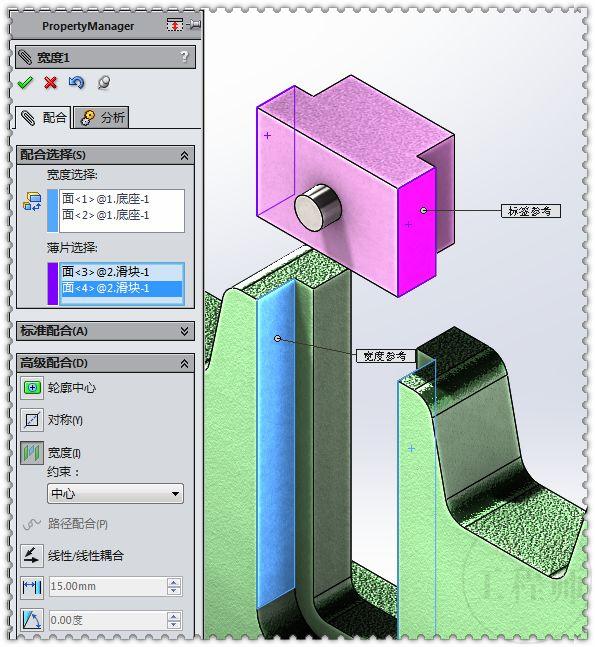

2.添加宽度配合（高级配合）和重合配合。

3.插入短的连杆，边线重合配合。

4.插入蓝色连杆，边线重合配合。

5.插入红色连杆，添加重合配合。

6.后插入黄色连杆，添加三个重合配合。

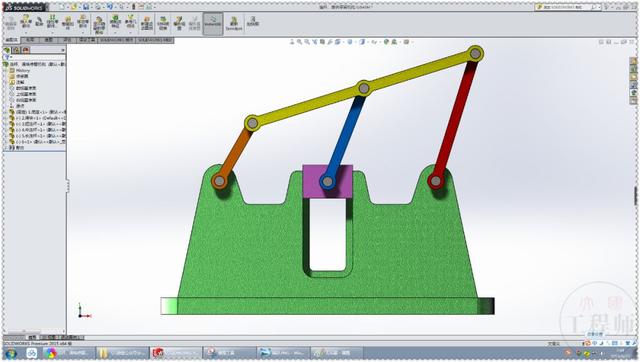

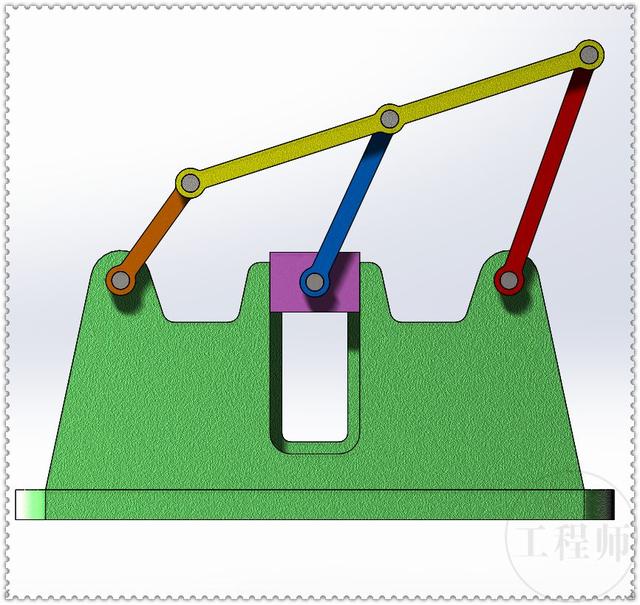

7.装配完成，可以用鼠标拖动运动。

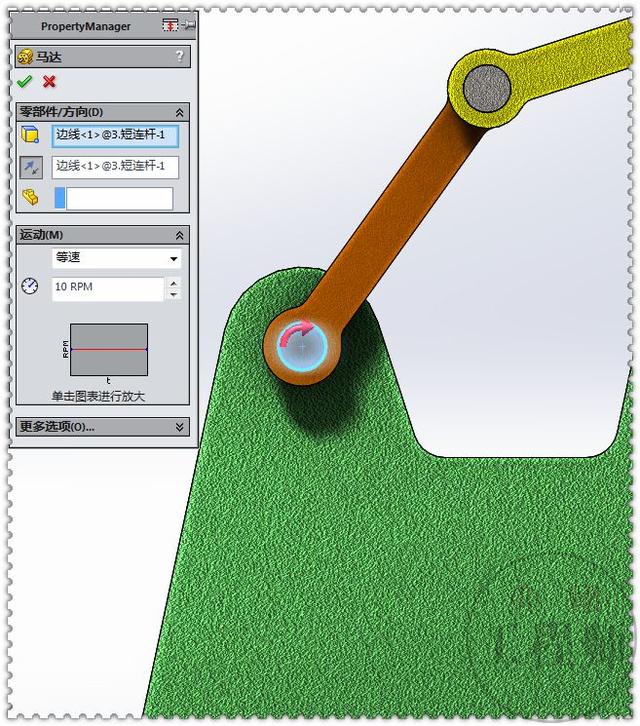

8.也可给连杆的孔边线添加一个旋转马达。

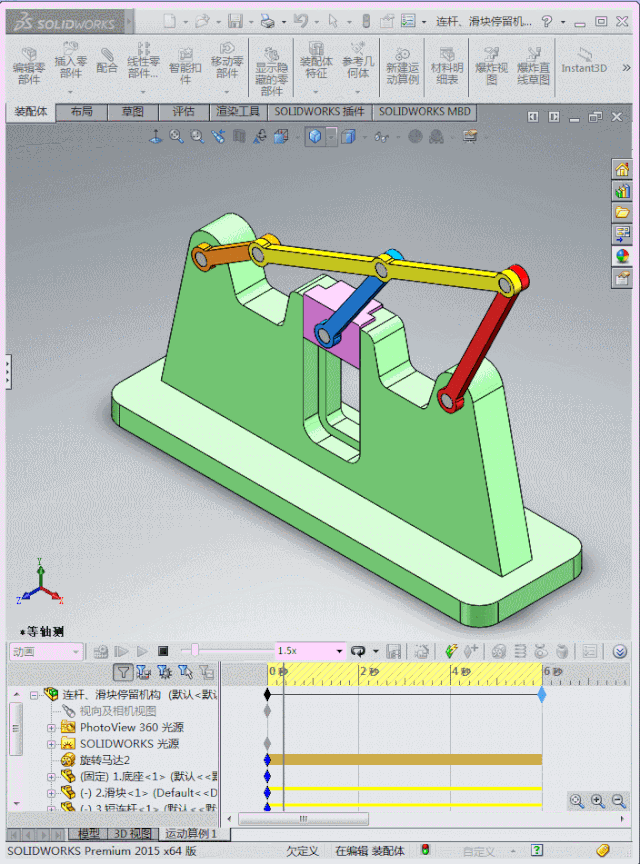

9.播放。

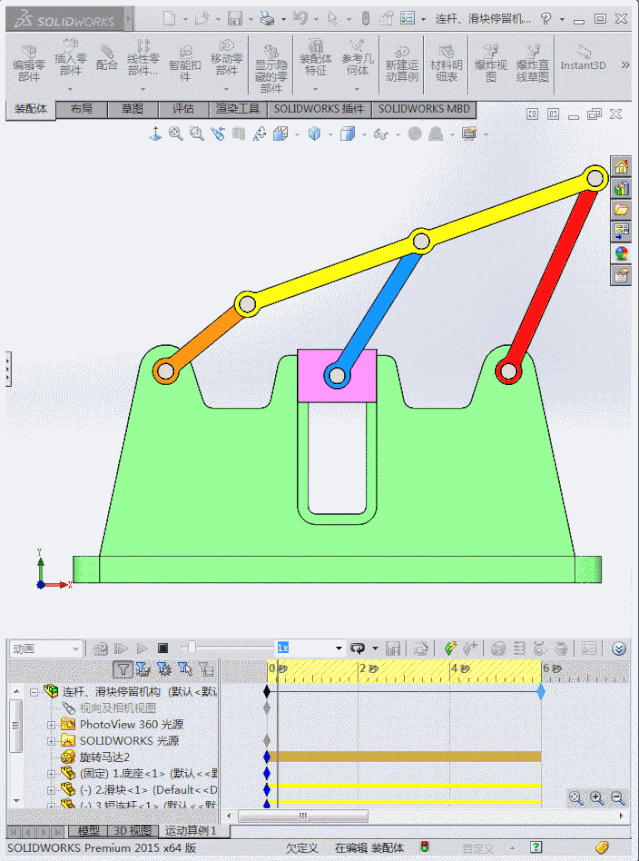

10.完成。

用计算机辅助设计方式对Z303经编机连杆机构进行结构设计优化分析。利用C语言编程，建立设计计算程序并进行数据分析，得到一个合理的数据库。从而为核心，建立与AUTOCAD图形编辑软件的接口文件，调用该文件进行自动绘图和运动模拟，达到经编机连杆机构的结构优化。
