综合布线桥架尺寸计算公式，综合布线线缆长度计算

桥架的公式根据尺寸的不同而不同。

常见的公式为：b=S/h=S0/40%(S=S0/40%)，式中S0=n1*S1+n2*S2+n3*S3+n。S为桥架空间横截面积，h为桥架空间净高。

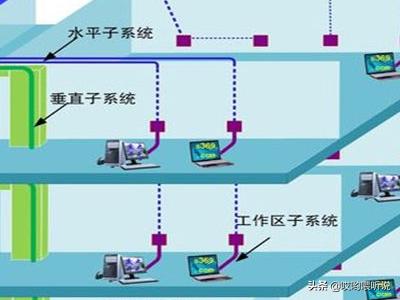

要根据综合布线系统所包含的应用系统来确定线缆的类型。对于计算机网络和电话语音系统可以优先选择4对双绞线电缆，对于屏蔽要求较高的场合，可选择4对屏蔽双绞线；对于屏蔽要求不高的场合应尽量选择4对非屏蔽双绞线电缆。对于有线电视系统，应选择75Ω的同轴电缆。对于要求传输速高或保密性高的场合，应选择光缆作为水平布线线缆。

要计算整座楼宇的水平布线用线量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。每个楼层用线量的计算公式如下：

C=[0.55(F+N)+6]×M

其中，C为每个楼层用线量，F为远的信息插座离楼层管理间的距离，N为近的信息插座离楼层管理间的距离，M为每层楼的信息插座的数量，6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）。

整座楼的用线量：S=ΣMC ，M为楼层数，C为每个楼层用线量。

应用示例：已知某一楼宇共有6层，每层信息点数为20个，每个楼层的远信息插座离楼层管理间的距离均为60米，每个楼层的近信息插座离楼层管理间的距离均为10米，请估算出整座楼宇的用线量。

解答：根据题目要求知道：

楼层数M=20

远点信息插座距管理间的距离F=60m

近点信息插座距管理间的距离N=10m

因此，每层楼用线量C=[0.55(60+10)+6]×20=890m

整座楼共6层，因此整座楼的用线量S=890×6=5340m

无论是综合布线工程还是家庭网线铺设都会涉及一个基本问题，就是材料的预算，工程中使用的材料除了线槽等辅助配件外，主要的就是要预算好网线长度总和，当然计算网线长度总和只是一个预算，和实际使用网线的总长度会有所不同，但是通过合理预算能够预先计算好综合布线工程所需网线长度总和是很有必要的，无论对材料预备和综合布线工程预算都有帮助和好处。

综合布线工程中所需要计算网线长度包括两种线长需要计算，它们分别是所有网线长度总和及单条网线长度两种。整个综合布线工程应该如何计算所有网线总长度的方法是我们需要知道的，而计算所有网线长度总和的方法如下：

1.（网线长的线距 + 网线短的线距) / 2 = 单条网线的长度

2.（单条网线的长度+6米）x 信息点 = 网线长度总和

例如一个综合布线工程需要铺设 10 条网线，长的网线大概是60米，而短的网线大概是6米，那么应用公式就可以计算出整个工程中共需网线长度总和为390米。

{ [ ( 60 + 6 ) / 2 ] + 6 } x 10 =390 米

而公式里面的网线长的线距和网线短的线距我们又是如何计算出来的呢？这里就涉及到今天的第二个问题：单条网线长度的计算方法。综合广州电脑维修参与过的综合布线工程的经验，我们觉得计算单条网线长度是没有公式可以参考，当然方法还是有的，包括以下两种计算单条网线长度的方法：

1． 根据工程图纸平面图来规划网线走线方式，毕竟工程图纸平面图会有尺码比例标识，我们可以根据平面图给出的长度数值来计算长的网线线距和短的网线线距。

2． 如果没有现场平面图我们就用实际测量方法，在施工现场用工程卷尺去量度实际网线走线的线长也能计算出单条网线长度。

也只有这两个方法才是有效的单条网线长度的计算方法。实际量度长和短的单条网线长度结合计算所有网线长度总和公式来预算整个综合布线工程中所有网线长度的方法是很好很合理，也是广州电脑维修比较推崇的科学计算方法。希望大家通过本文能够掌握如何计算综合布线工程中所有网线长度总和及单条网线长度的计算方法。

简单公式：1.(长线距+短的线距)/2*1.1=平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2.线数：（长+短）/2x1.1+2x楼高箱数：线数x信息点数/3053.（远距离+近距离）/2*1.1+层高）*节点数）/305=线缆箱数。其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。4.长的网线和短网线的平均值X总的点数，然后再加10％的冗余不按公式的算法：按公式算线长,以我的经验是一定不准的但是也没有一定准确方法在施工的过程里还有不可预测的变动呢我们国家对八芯双绞线(包括五类,超五类,六类)长布线距离规定在一百米以内设计院设计图纸的时候一定也会考虑到那么一般情况下短的线应该在十米左右,长的线在九十米左右(留十米的余量)平均一下,每根线在五十米左右如果穿越楼层的话,每根再加个楼层高度就可以了误差不会太大关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的

简单公式：

1.(长线距+短的线距)/2*1.1= 平均线长 平均线长*信息点=需要的线缆总数 线缆总数/305=需要多少箱线

2. 线数：（长+短）/2x1.1+2x楼高 箱数：线数x信息点数/305

3. （远距离 + 近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。 其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。

4. 长的网线和短网线的平均值X总的点数，然后再加10％的冗余 不按公式的算法： 按公式算线长,以我的经验是一定不准的 但是也没有一定准确方法 在施工的过程里还有不可预测的变动呢 我们国家对八芯双绞线(包括五类,超五类,六类)长布线距离规定在一百米以内 设计院设计图纸的时候一定也会考虑到 那么一般情况下短的线应该在十米左右,长的线在九十米左右(留十米的余量) 平均一下,每根线在五十米左右 如果穿越楼层的话,每根再加个楼层高度就可以了 误差不会太大 关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的
