怎么在广联达BIM算量中增加辅助轴线-动，广联达bim土建算量独立基础怎么画

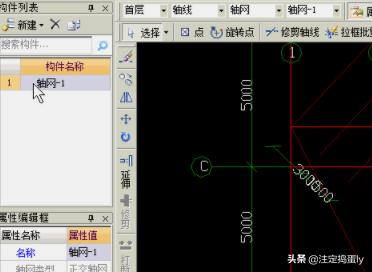

1、 第一在打开的工程中选择轴网。

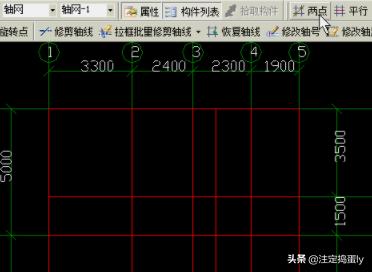

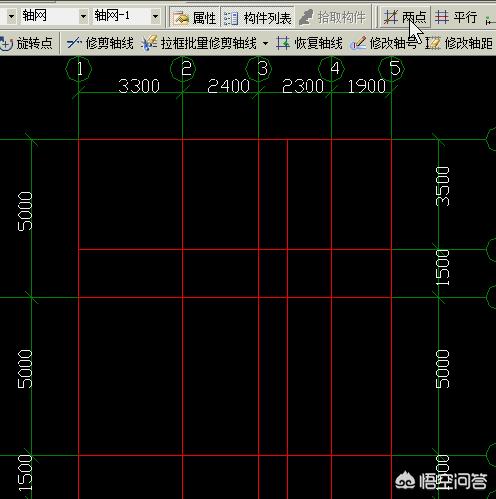

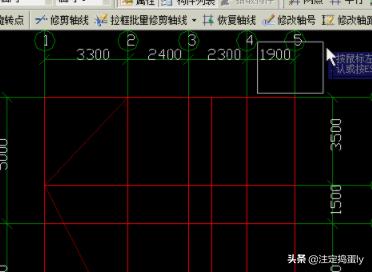

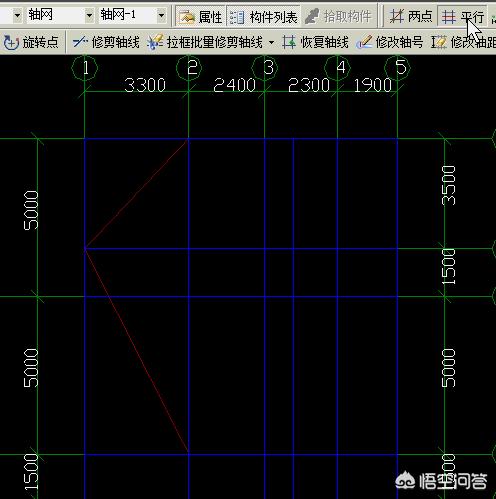

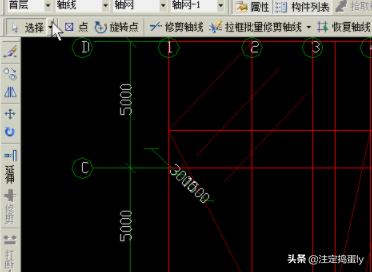

2、增多两点辅助轴线，两点辅助轴线一定要在有点的情况下才可以捕捉到开展。可以是中点交点等。

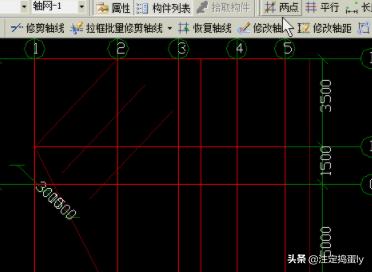

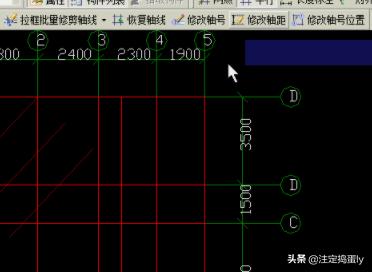

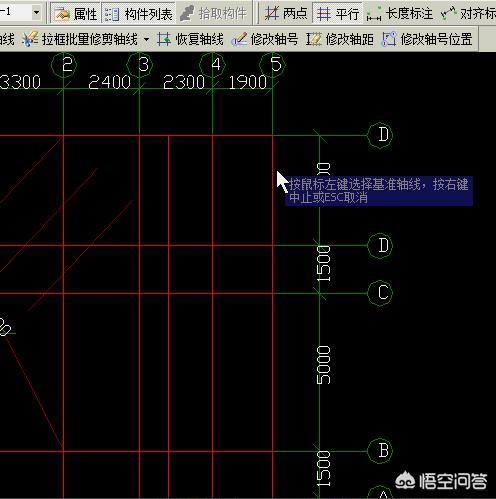

3、增多平行辅助轴线；增多平行辅助轴线需先有一条轴线然后才可以平行该轴线。

4、通长情况下是配合使用的。

5、或者这样。

6、绘制的辅助轴线可在全部层中使用。

7、假设需复杂的辅助轴网可以再新建一个轴网然后插入。

工具/材料：电脑、广联达BIM土建算量。

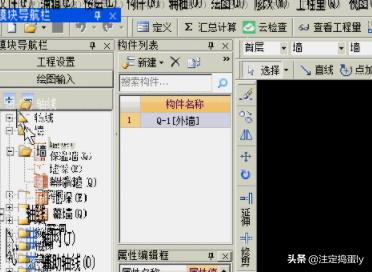

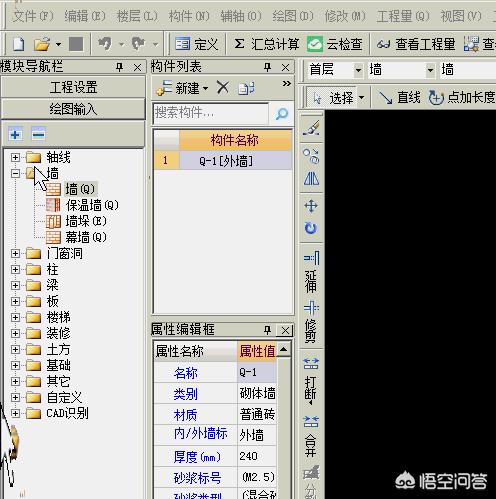

第1个步骤，打开电脑进入桌面，打开软件，打开的工程中选择轴网。

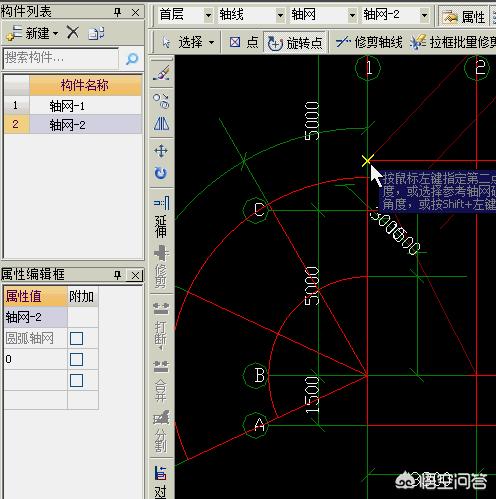

第2个步骤，打开工程后，增多两点辅助轴线，两点辅助轴线一定要在有点的情况下才可以捕捉到开展。

第3个步骤，然后继续添加平行辅助轴线，添加平行辅助轴线一定要先有一条轴线然后才可以平行该轴线。

第4个步骤，完成上面步骤后，绘制的辅助轴线能在全部层中使用。

第5个步骤，复杂的辅助轴网可以再新建一个轴网然后插入按照上面查看就可以。

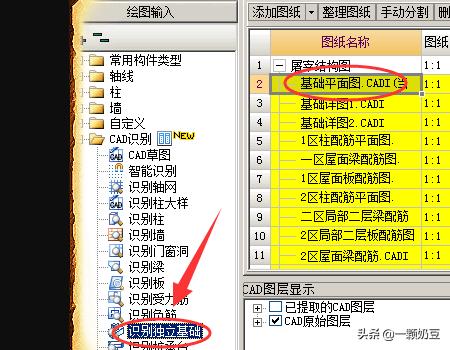

1、第一我们在打开的软件中把导入的图纸对齐并选择这当中的基础平面图，然后点击绘图输入中的cad识别下的识别独立基础。

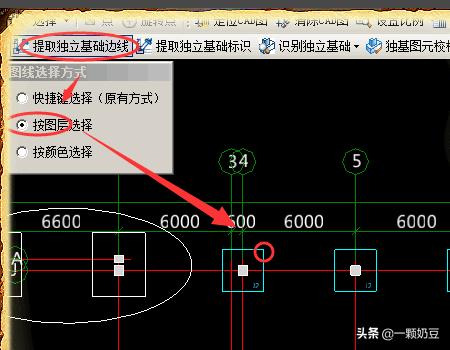

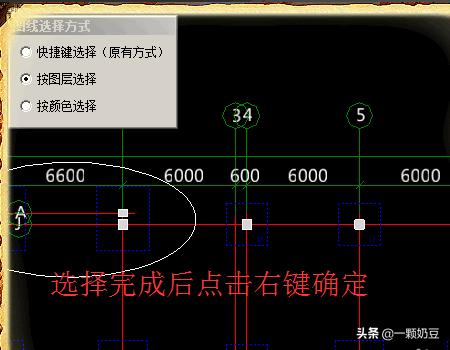

2、选择后我们点击绘图区域上方的提取独立基础边线，在选择方法中按图层选择，然后用鼠标左键点击图纸中的独立基础。

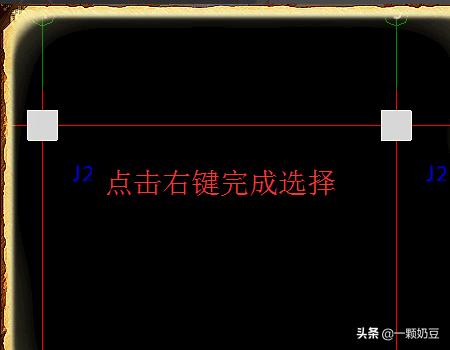

3、选择好以后点击右键确定提取，在选择时可以多次点击来选择多个图层的边线。

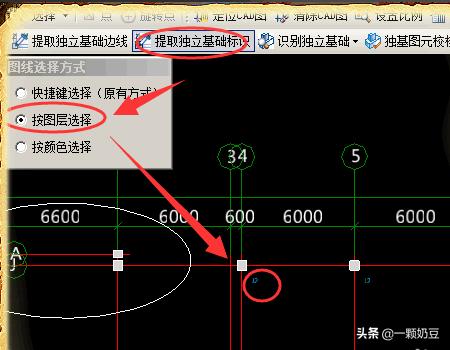

4、边线选择后，我们点击提取独立基础标识，还是用按图层选择，然后点击cad图层中的基础的文字。

5、同样选择成功后点击右键确定提取。

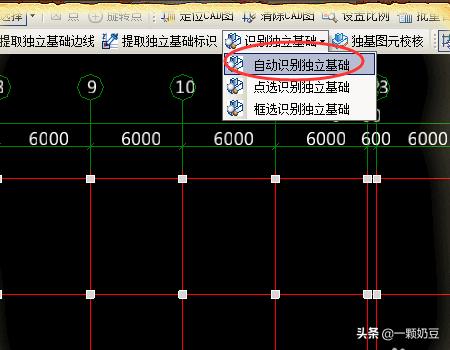

6、边线和标识提取成功后我们点击后方的自动识别独立基础。

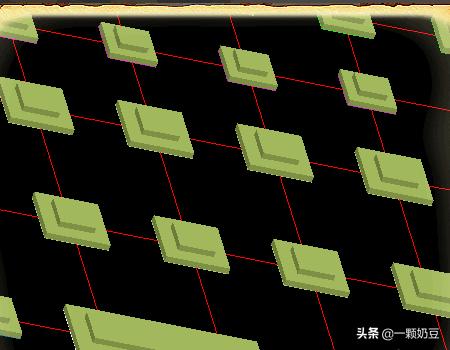

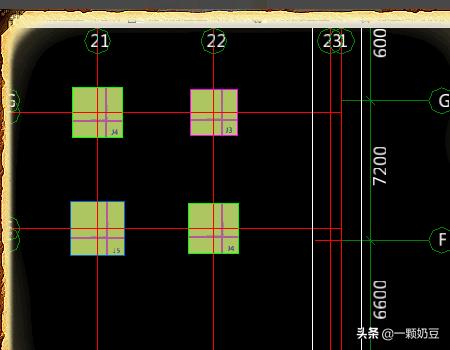

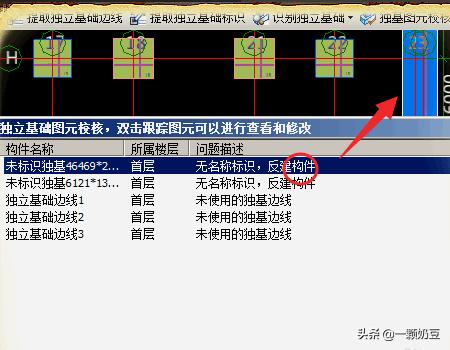

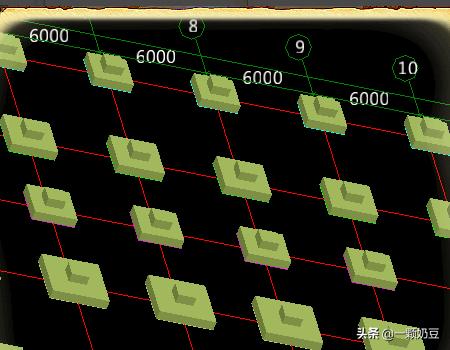

7、稍等片刻就可以识别图形中的独立基础，假设有未识别的基础或者错误的基础，我们可以点击后找到进行更改。

8、针对错误的构件我们可以选择删除。

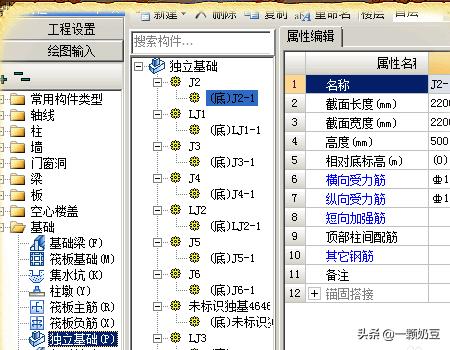

9、然后我们点击绘图区域中独立基础构件中的独立基础然后根据图纸中的基础参数来一一设置。

10、设置成功后我们可以看到首次识别的基础第二层是不对的 ，我们都删除。

11、然后我们再次识别一次完全就能够了 ，第二次识别所建立的构件属性是根据我们设置的独立基础的参数来建立的。

你看下广联达授权服务控制程序是不是为打开状态，点击开始服务，然后在打开软件

BIM建模后进行算量的方式请看下方具体内容两种:

1.

采取revit算量插百件进行计算工程量:第一用度revit进行建模,然后用revit算量插件:斯维尔、鲁班、品茗等算量插件,进行计算工程量。

2.

采取广联达算量软件进行算量:第一用revit进行建模,然后,采取GFC转换插件,把revit模型转换为广知联达算量模型,马上在广联达算量软件中,进行计算工程量。
