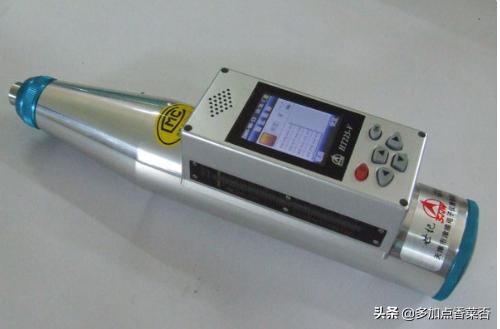

混凝土回弹仪使用方法及计算公式回弹仪测混凝土强度万能公式

一，使用方式：

1.将弹击杆顶住混凝土的表面，轻压仪器，使功能按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。

2.使仪器的轴线自始至终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动 至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。

3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。如条件不利于读数，可以按照下功能按钮，锁住机芯，将仪器移至它处读数。

4.渐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

二，计算公式：

（l）当测区少于10个时，以测区混凝土强度的小值作为该构件的混凝土强度推定值，即： f推定= fi-min

（2）当测区强度值产生小于少于10.0 MPa时： f推定=10.0 MPa

（3）当测区很多于10个或按批量检测时，该构件的混凝土强度推定值为： f推定-1= f平均－1.645 S标准差

以上各式中：

f推定-混凝土强度推定值，MPa；

fi-min-该批构件中测区混凝土强度换算值的小者，精确至0.1，MPa；

f平均-构件混凝土强度平均值，精确至0.1，MPa；

S标准差-构件混凝土强度标准差，精确至0.0l，MPa。

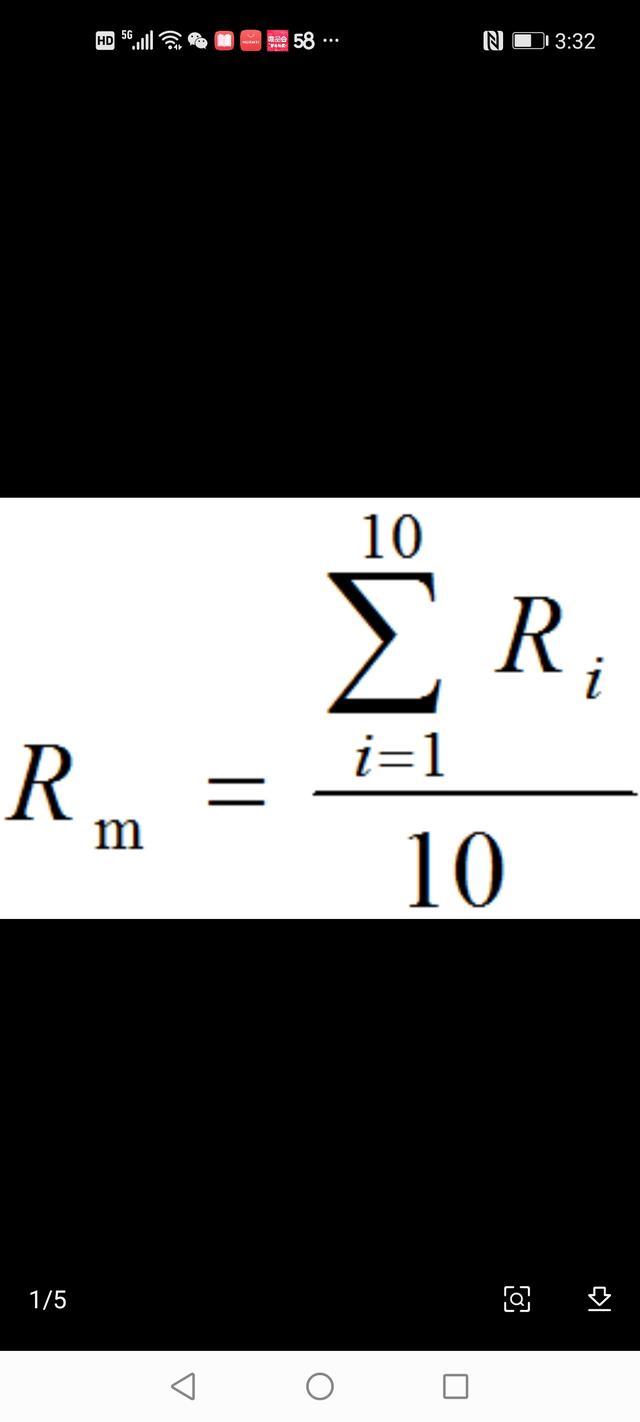

式中：Rm算值-测区平均回弹值，精确至0.1; Ri-第i个测点的回弹值。

一、混凝土回弹仪回弹值的计算方式 1、计算测区平均回弹值，应该从该测区的16个回弹值中剔除3个大值和3个小值，余下的10个回弹值按下式计算：10式中Rm—测区.

16个点为一组，数据处理是去除大和小值2个，保留12个有效数据，平均数对应碳化深度值 得出的数据为回弹强度值。假设是泵送，还有一个泵送数据，买回弹仪的.

因受碳化、回弹方式等影响，讲起来较烦。建议您看《回弹法检测混凝土抗压强度技术规程》jgj/23。按照现场情况对照规程才可以准确得出混凝土换算强度。

用回弹仪测混凝土的值是表面强度，只可以推算预测算出用回弹仪测出的是22，换算成混凝土标号是34~35MP。

对规程规定的“查表法”计算转化为公式后利用excel软件进行迅速计算，第一按照查. α、测试面）的平均回弹值（rm）和f=f(rm、碳化深度)的混凝土强度换算值（f）、.

还是说混凝土强度为C30的统一修正值为3？ 请高手举例说明。

纤维弹性是指其抵抗外力作用，要求回复到原来状态的能力。表示弹性大小的经常会用到指标是弹性回复率。

　　弹性回复率。又称回弹率，它是急弹性变形和一定时间的缓弹性变形占总变形量的百分率。其计算公式为：

Rg＝

L1-L2

×百分之100

L1-L0

　　式中：Rg-弹性回复率(％)；Lo-纤维未加外力时的原伸直长度；L1-纤维加外力伸长后的长度；L2-纤维去除外力一定时间后的伸直长度。

　　弹性回复率是一个条件值，它是在指定的条件(负荷、负荷作耗费时长间、去负荷后变形回复时间等)下测定并计算而得的。我们国内对化纤经常会用到5％定伸长弹性回复率，其指定条件是为了让纤维出现5％伸长后保持一定时间(如1min)测得L1，去负荷休息一定时间(如30s)测得L2计算而得。

一、混凝土回弹仪回弹值的计算方式 1、计算测区平均回弹值，应该从该测区的16个回弹值中剔除3个大值和3个小值，余下的10个回弹值按下式计算：10式中Rm—测区.

16个点为一组，数据处理是去除大和小值2个，保留12个有效数据，平均数对应碳化深度值 得出的数据为回弹强度值。假设是泵送，还有一个泵送数据，买回弹仪的.

因受碳化、回弹方式等影响，讲起来较烦。建议您看《回弹法检测混凝土抗压强度技术规程》jgj/23。按照现场情况对照规程才可以准确得出混凝土换算强度。

用回弹仪测混凝土的值是表面强度，只可以推算预测算出用回弹仪测出的是22，换算成混凝土标号是34~35MP。

混凝土回弹仪回弹值的计算方式

1、计算测区平均回弹值，应该从该测区的16个回弹值中剔除3个大值和3个小值，余下的10个回弹值按下式计算：10式中Rm—测区平均回弹值，精确至0.1；Ri—第i个测点的回弹值。

2、非水平方向时按下式修正：RmRi110iRmRmRa式中Rm—非水平检测时测区的平均回弹值，精确至0.1；Ra—非水平状态检测时的回弹修正值，按附表查询。

3、水平方向检测混凝土浇筑顶面或底面时按下式修正：ttRmRmRabbRmRmRatb式中Rm、Rm—水平方向检测混凝土浇筑表面、底面时的测区回弹值平均值；bRat、Ra—混凝土浇筑表面、底面回弹值的修正值，按附表查询。

4、当检测时回弹仪既非水平状态有非混凝土的浇筑侧面时，应先修正的视角，再修正浇筑面。

上面说的的主要内容就是混凝土回弹仪回弹值的计算方式，除开这点需要大家特别注意的是：混凝土回弹仪在检测时，回弹仪的轴线应自始至终垂直于结构或构件的检测面，缓慢施压，准确度数，迅速复位。

二、举例子请看下方具体内容：

泵送混凝土 设计强度C50 柱子

现场回弹值（这是这当中一根，每根柱子唯有1个测区）

42 42 50 42 50 42 41 42

42 40 41 42 51 50 42 42

每层楼检测了6根柱子，其余5根的数据也差很少。

计算依据标准：《JGJ/T 23-2023 回弹法检测混凝土抗压强度技术规程》

去除3个大值（51、50、50）、3个小值（40、41、41）。

余下的10个回弹值， 平均值：42.8 。

弹柱子是水平回弹，不需要修正。

全部的测区数唯有6个，不够10个，因为这个原因这六个测区选小值进行评定。

碳化深度没有数据，设为0.5；（碳化深度大于2.0时，需钻芯）

查附录A“测区混凝土强度换算表”，得45.7MPa。

假设为泵送混凝土，再按附录B“泵送混凝土测区混凝土强度换算值的修正值”进行修正。这里设碳化深度为0.5mm，既然如此那，修正值为3.0MPa。

则后的抗压强度为：45.7+3.0=48.7MPa（97.4%）。
