内、外螺纹底径如何计算,内螺纹底径怎么算尺寸
内、外螺纹底径如何计算?
塑性材料攻螺纹时,螺纹孔径为公称直径减螺距,d=D-P
脆性材料攻螺纹时,螺纹孔径为工程直径减1.1倍的螺距d=D-(1.05-1.1)P
对内螺纹底径,机械手册上有详细的计算公式,螺纹牙型不同,公式不一,对外螺纹一般就是螺纹名义尺寸小0.2MM
塑性材料攻螺纹时,螺纹孔径为公称直径减螺距,d=D-P\r脆性材料攻螺纹时,螺纹孔径为工程直径减1.1倍的螺距d=D-(1.05-1.1)P\r对内螺纹底径,机械手册上有详细的计算公式,螺纹牙型不同,公式不一,对外螺纹一般就是螺纹名义尺寸小0.2MM
内螺纹底径怎么算?
塑性材料攻螺纹时,螺纹孔径为公称直径减螺距,d=D-P
脆性材料攻螺纹时,螺纹孔径为工程直径减1.1倍的螺距d=D-(1.05-1.1)P
对内螺纹底径,机械手册上有详细的计算公式,螺纹牙型不同,公式不一,对外螺纹一般就是螺纹名义尺寸小0.2MM
外螺纹螺纹底径怎么算啊?

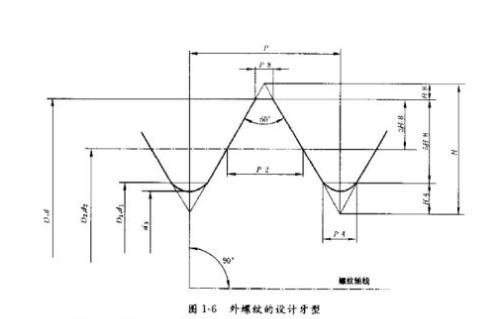

普通外螺纹的底径的计算公式:
螺纹底径=公称直径—1.08252*螺距。
以M30×2的螺纹为例子:
螺纹公称直径 d=30;
螺纹中径 d2=d-0.6495*t=30-0.64945*2(t是螺距)=28.7011;
螺纹小径 d1=d-1.0825*t=30-1.0825*2=27.835;
以上是牙形为 60°算法。
一般在车削加工时对外螺纹底径的计算简化为:公称直径-螺距-0.2~0.5mm (0.2~0.5mm 根据公称直径的大小确定,不同的直径大小不相同的数值)
螺纹底径计算公式:\r 螺纹底径=公称直径-1.08252*螺距\r ①外径(大径),与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。螺纹的公称直径即大径。\r ②内径(小径),与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。\r ③中径,母线通过牙型上凸起和沟槽两者宽度相等的假想圆柱体直径。\r ④螺距,相邻牙在中径线上对应两点间的轴向距离。\r ⑤导程,同一螺旋线上相邻牙在中径线上对应两点间的轴向距离。\r ⑥牙型角,螺纹牙型上相邻两牙侧间的夹角。\r ⑦螺纹升角,中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。\r ⑧工作高度,两相配合螺纹牙型上相互重合部分在垂直于螺纹轴线方向上的距离等。螺纹的公称直径除管螺纹以管子内径为公称直径外,其余都以外径为公称直径。螺纹已标准化,有米制(公制)和英制两种。国际标准采用米制,中国也采用米制。
英制螺纹大径及底径计算公式:
譬如#10-32unf螺纹,可用公式来套:d=(0.06+#*0.013)*25.4-p
d代表底径,(0.06+#*0.013)*25.4代表大径,p代表螺距。
那么#10-32unf的底径即为d=(0.06+10*0.013)*25.4-25.4/32=4.03
底孔钻可以用4.05,一般钻头要比理论值大0.02-0.03,否则底孔通规紧或不过。
螺套丝锥底径计算公式:
螺套螺纹底径=标准螺纹大径
如m3*0.5螺套螺纹底径即为普通标准m3*0.5螺纹大径3.0mm
如是美制螺套螺纹10-32unf,那么标准10-32unf大径d=4.83,即螺套螺纹底径
为4.83
带锥度腔体刀补计算公式:
#2060=-[z-#100]*tan?°
#2061=#101*tan?°
#2060代表第一次下刀深度刀补,#2061代表以后每次下刀深度刀补,z代表零点
面到腔底总深,#100代表第一次下刀深度,#101代表以后每次下刀深度,
tan?°代表锥度函数,常用的几个函数值:tan1°=0.017,tan1.5°=0.026,
tan2°=0.034,tan2.5°=0.043,tan3°=0.052,如果记不住,就记住一个tan1°
及它们的规律,每1°之间相差0.018,那么0.5°就相差0.018/2。
钻头导向长度计算公式:
z=r/1.664仅适用于标准钻尖118°
z=r/tan(钻尖°/2)适用于所有钻尖角度
z代表钻头导向长度,r代表刀具半径,1.664=tan(118°/2)
打孔程序下刀深度=图纸要求深度+z
济宁利兴机械
英制螺纹底孔直径的算法?
螺纹底孔d=D-P,D是螺纹大径,P是螺距。
例:3/16-32unf
螺距P:25.4/32=0.794
外径D:25.4/16*3=4.7625
(如:3/16-32 UNF-1B)3/16是螺纹大径(外径),以英寸计算,1 inch= 25.4 mm
32是指每英寸有32个螺纹即规定了螺距是多大。UNF是United FineThread,即英制细牙螺纹,有的是UNC,C指的是coarse,即粗牙1B是公差精度等级,类似的等级还有2A,3A等等。
比如:3/16-32,意思就是每英寸长度上有32个牙,因为1英寸等于25.4毫米,那么25.4/32就是螺距,25.4/16*3就是外径。
螺纹钻孔底径计算一般按下列公式:1.攻公制螺纹:螺距t1毫米,dz=d-t t1毫米,dz=d-(1.04~1.06)t式中t——螺距(毫米) dz——攻丝前钻孔直径
数控车床螺纹底径怎么算?
利用G92编程加工螺纹外螺纹大径=公称直径-0.13×螺距外螺纹小径=公称直径-1.3×螺距如果加工M30×1.5的螺纹那么大径=30-0.13×1.5=29.805 小径=30-1.3×1.5=28.05 如果是内螺纹的话内螺纹孔径=公称直径-1.08×螺距
锥度螺纹底径计算公式?
根据公式勾股定理先计算出l然后用l加上螺纹小径就为锥螺纹底径
30的螺纹底径是多少?
M30螺纹底径是按螺距大小计算公式得出的,公称螺纹直径减1.08x螺距,得出的数据就是螺纹标准底径,根据国标,M30标准螺距是3.5,属于粗牙螺纹图纸上不用标注,其余的属于细牙螺距,图纸上需要标注的,此题看标注应该是M30x3•5的标准螺距,底径应为30—1.08x3.5=26.76mm
24螺纹底径是多少?
m24螺纹的底径为20.7525毫米
m24螺栓的具体尺寸如下:它的公称直径即大径为24毫米,螺距为3毫米,头部对边尺寸为41毫米,厚度为15毫米。底孔直径等于公称直径减去螺距即为21毫米。
螺纹底径的计算公式为:螺纹底径=公称直径-1.08252*螺距。底孔直径一般应大于底径即内径。
M24内螺纹螺距为3mm,其底经为21mm。
M24的螺纹没有标注螺距就是粗牙螺纹,螺距是3mm,所以钻21的底孔
