齿根圆直径如何计算？
计算公式：齿根圆直径=齿顶圆直径-4.5模数。齿槽是指齿轮的齿与齿间的凹陷部分。齿轮上两相邻轮齿当中的空间称为齿槽或齿间。齿槽的大小以槽宽来表示，齿槽宽 可分为端面槽宽和法向槽宽两种。一个齿槽的两侧齿廓当中的分度圆弧长， 以字母e表示。对任意圆周上的槽宽则以字 母ei表示。
扩展资料
齿轮可以按照齿形、齿轮外形、齿线形状、轮齿所在的表面和制造方式等分类。
齿轮的齿形涵盖齿廓曲线、压力角、齿高和变位。渐开线齿轮比较容易制造，因为这个原因现代使用的齿轮中 ，渐开线齿轮占绝对多数，而摆线齿轮和圆弧齿轮应用较少。
在压力角方面，小压力角齿轮的承载能力较小；而大压力角齿轮，虽然承载能力非常高，但是在传递转矩一样的情况下轴承的负荷增大，因为这个原因仅用于情况特殊。而齿轮的齿高已标准化，大多数情况下均采取标准齿高。变位齿轮的优点有点多，已遍及各种机械设备中。
齿根圆直径计算公式：齿根圆直径=分度圆直径-2*1.25*齿轮模数，齿顶圆直径=分度圆直径+2*齿轮模数。
齿根圆直径是指通过齿槽根部的圆的直径，称为齿根圆的直径。介于分度圆与齿根圆当中的部分，称为齿根。其径向距离称为齿根高，以字母hf表示。
齿轮是指轮缘上有齿轮连续啮合传递运动和动力的机械元件。齿轮在传动中的应用很早就产生了。19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继产生，随着生产的发展，齿轮运转的平稳性受到重视。
齿轮直径计算公式表？
一、齿轮的直径计算方式：
1、齿顶圆直径=（齿数+2）*模数
2、分度圆直径=齿数*模数
3、齿根圆直径=齿顶圆直径-4.5模数
二、M4 32齿
1、齿顶圆直径=（32+2）*4=136mm
2、分度圆直径=32*4=128mm
3、齿根圆直径=136-4.5*4=118mm
三、这样的计算方式针对全部的模数齿轮
1、齿轮模数=分度圆直径÷齿数 =齿轮外径÷（齿数-2）
扩展资料：
模数是决定齿大小的原因。齿轮模数被定义为模数制轮齿的一个基本参数是人为抽象出来用以度量轮齿规模的数。目标是标准化齿轮刀具，减少成本。直齿、斜齿和圆锥齿齿轮的模数都可以参考标准模数系列表。
模数m = 分度圆直径d / 齿数z = 齿距p /圆周率π
从上面说的公式可见，齿轮的基本参数是分圆直径和齿数，模数只是人为设定的参数是一个比值，它跟分圆齿厚相关，因而能度量轮齿大小是工业化过程的历史产物。
基圆齿距计算公式？
齿轮齿距＝周长÷齿数齿轮上有不少圆，齿顶圆、齿根圆、分度圆、基圆等等，而一个齿轮上的齿数差不多的，故此，在不一样的圆上的齿距是不一样的。经常会用到的分度圆齿距，其计算公式为：齿距＝模数×π（p=mπ)
齿根圆直径有什么看法？
斜齿轮齿根圆直径计算公式为：D=mZ/cosβ+2m）。m为法向模数；β为螺旋角；Z为齿数

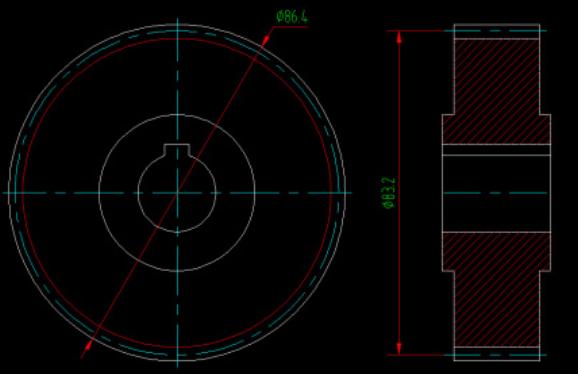

机械制图齿轮的齿顶圆，齿跟圆。分度圆的计算公式和画法？
这个书上有的，不一样齿轮计算公式明显不同的，大多数情况下考试都是计算标准直齿圆柱齿轮 分度圆：d=m.z 齿顶圆：da=m.(z+2) 齿根圆：df=m.(z-2.5) m：模数 z：齿数
齿轮内啮合公式？
齿轮的直径计算方式：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)
齿根齿距公式？
齿轮齿距＝周长÷齿数齿轮上有不少圆，齿顶圆、齿根圆、分度圆、基圆等等，而一个齿轮上的齿数差不多的，故此，在不一样的圆上的齿距是不一样的。经常会用到的分度圆齿距，其计算公式为：齿距＝模数×π（p=mπ)
节距计算公式：h=v/n
h-绞合节距（mm）
v-牵引轮速度（mm/min）
n-笼体转速（r/min）
链轮齿顶圆直径计算公式？
齿顶圆直径计算公式是（齿数+2）*模数；
分度圆直径计算公式是齿数*模数；齿根圆直径计算公式是齿顶圆直径-4.5*模数。
如M4 32齿不一样圆直径分别是齿顶圆直径=（32+2）*4=136mm、分度圆直径=32*4=128mm、齿根圆直径=136-4.5*4=118mm。
节距P9.525
齿数Z20
滚子直径D16.35
分度圆直径DP/SIN(180/z)60.88811693
齿根圆直径DfD-D154.53811693
齿顶圆直径DaP(0.54+cot(180/Z))65.28198318
