时标网络图6个参数如何计算，时标网络图怎么绘制例题

时标互联网图有早启动时间、早完成时间、迟启动时间、迟完成时间、总时差和自由时差等6个参数，其启动时间+可持续=完成时间，总时差=迟启动时间-早启动时间=迟完成时间-早完成时间，自由时差=min(紧后工作早启动时间-本工作早完成时间）。

时标互联网图是用活动的定位和长度表示活动历时的项目互联网图。

它的画法有两种:

间接绘制法和直接绘制法。

前者是先绘制无时标双代号互联网计划，计算出各项工作时间参数，再绘制时标互联网图。

后者是指不计算时间参数，直接按无时标的互联网计划草图绘制时标互联网图。

一、间接绘制法

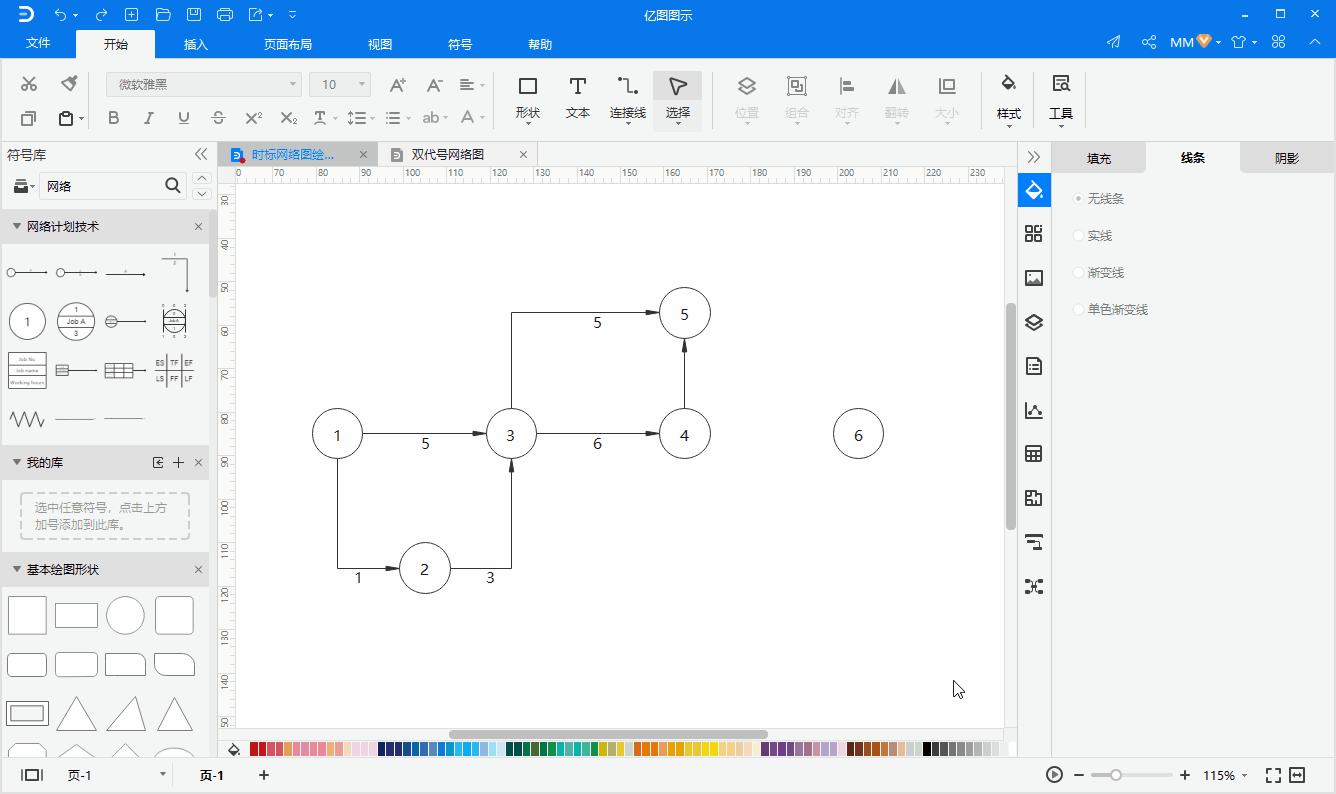

1）绘制无时标双代号互联网图；

2）计算早时间参数；

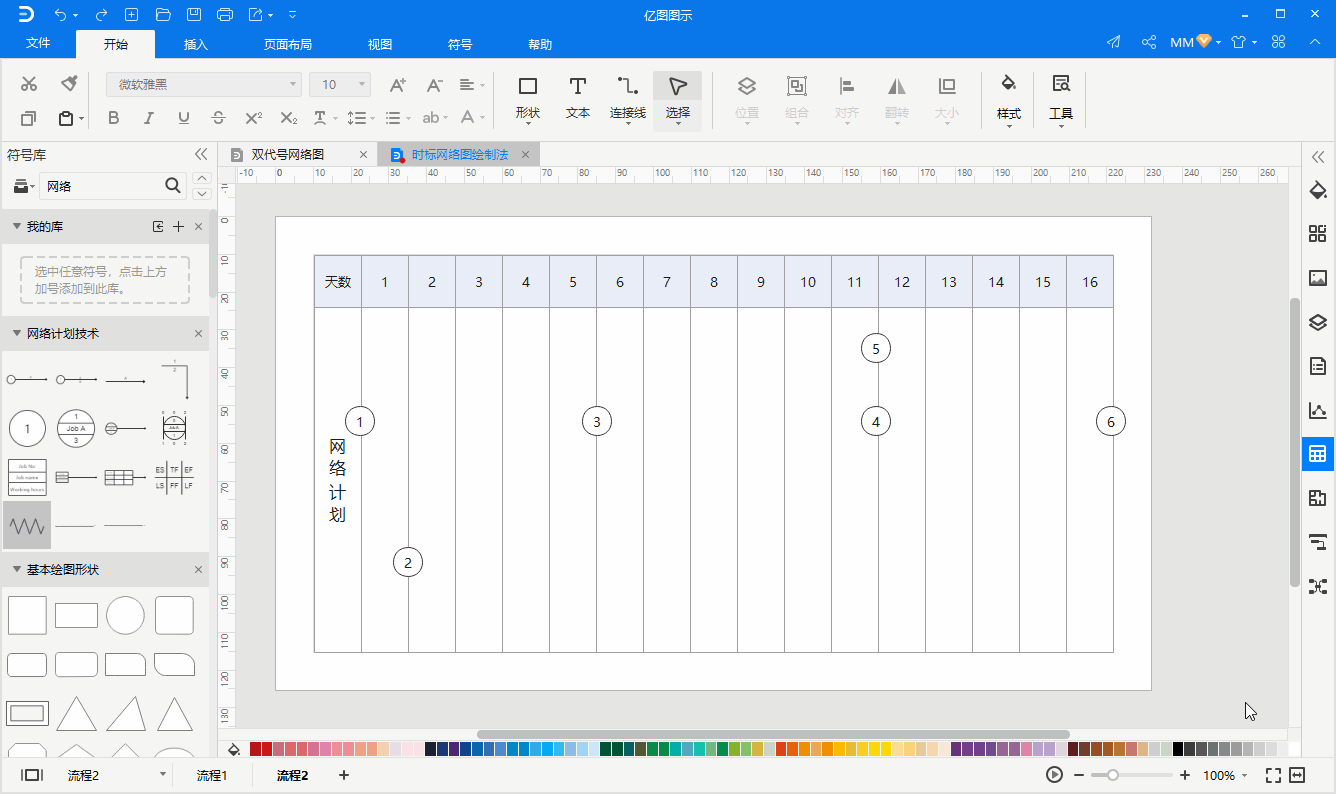

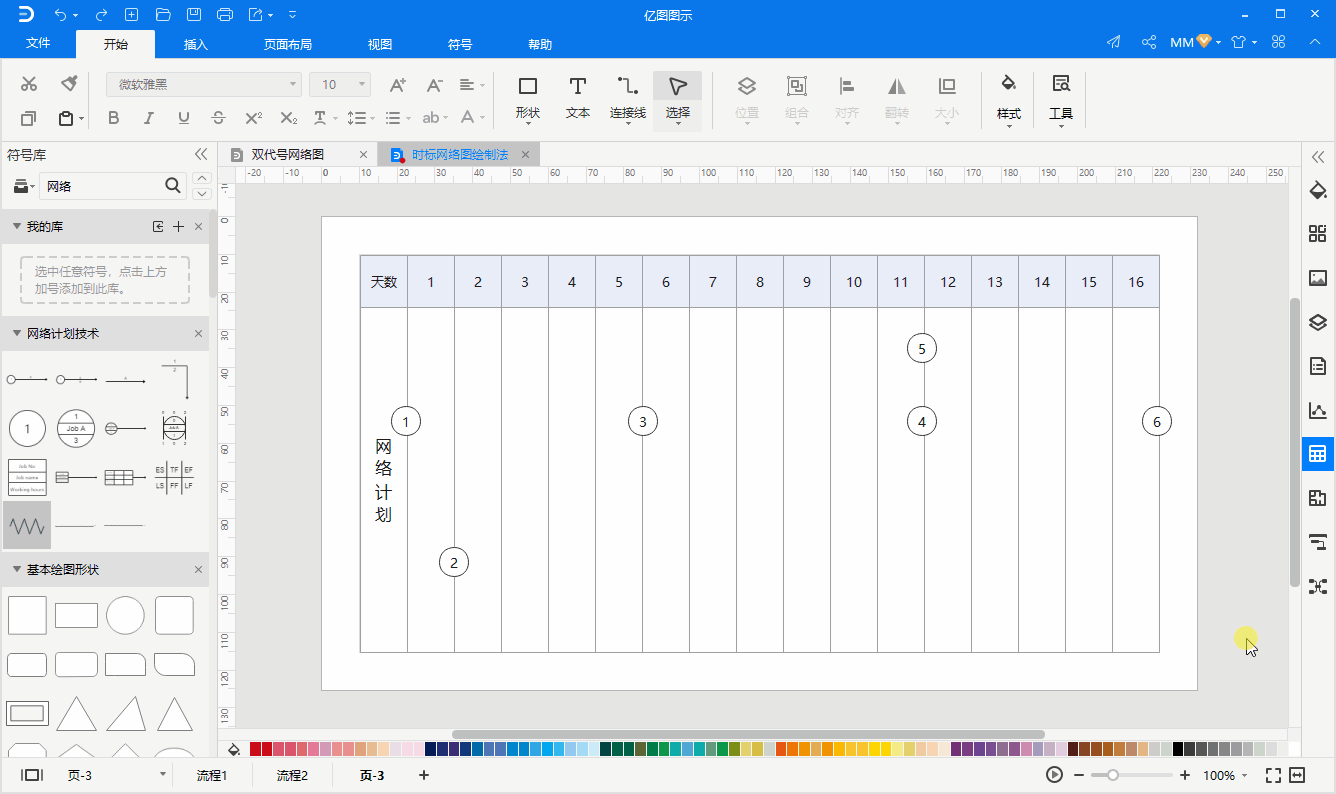

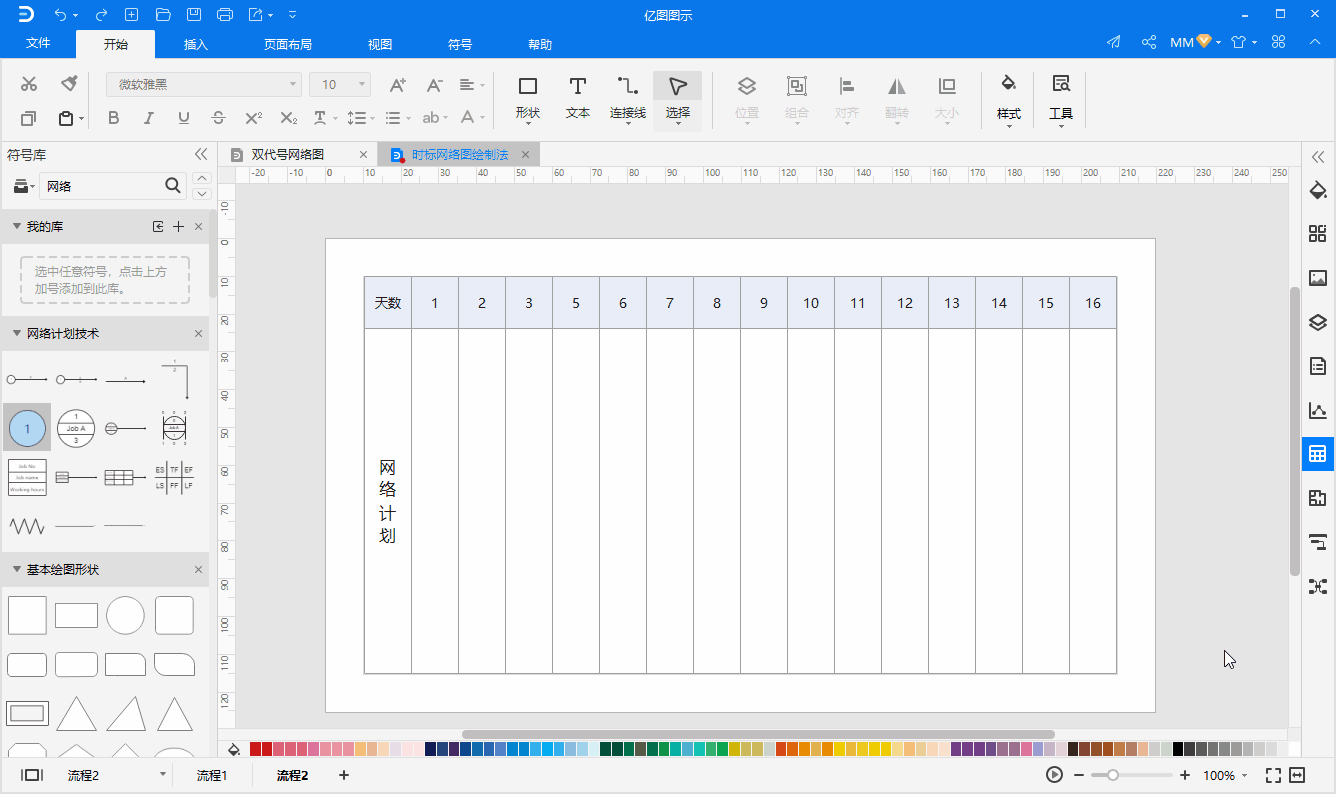

3）绘制时标表，并按照早时间参数将各节点准确定位在时间坐标的刻度线上；

4）绘制节点间的箭线，以实箭线表示实工作，水平箭线的长度即为工作的可持续；

若箭线长度没办法到达该工作的结束节点时，用波形线补足；用虚箭线绘制无时差的虚工作（垂直方向），用波形线或虚线绘制虚工作的自由时差。

二、直接绘制法

1）画出无时标双代号互联网计划的草图，确定出重要线图。这当中1-3-4-6这条线路长为16（5+6+5），和间接绘制法绘制的草图一样：

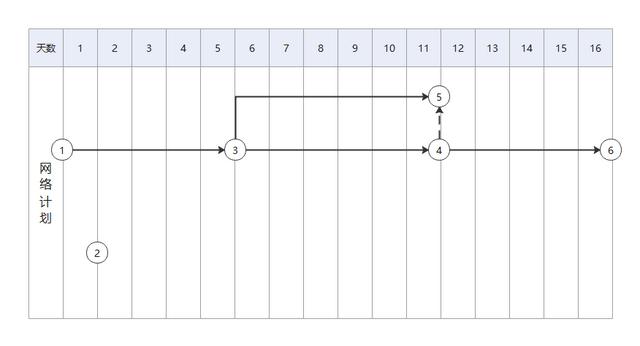

2）绘制时标表，将重要工作所对应的节点定位于时间坐标的刻度线上，并画出实箭线；

3）当某一节点有一条或多条内向箭线时，此节点应定位于全部内向箭线中长的箭线箭头处；

如节点（5）是由节点（3）和节点（4）来定位的，工作3-5的早完成时间为5+5=10，工作4-5的迟完成时间为11+）=11，因为这个原因节点（5）定位于节点（4）一样的刻度线上。其他没办法达到该节点的实箭线，用波形线不够，

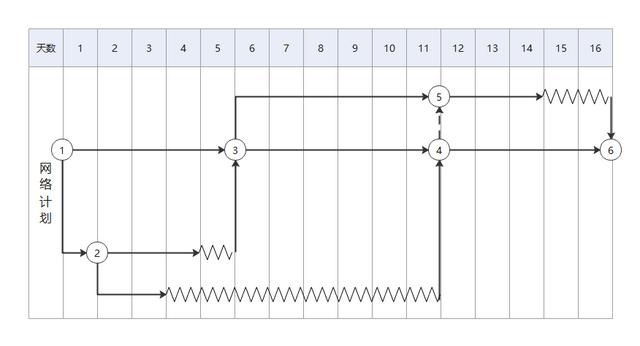

4）按上面说的方式，依次确定其余节点及箭线，后得到该工程的时候标互联网图
