公制螺纹中径计算公式，中径公称尺寸公式图

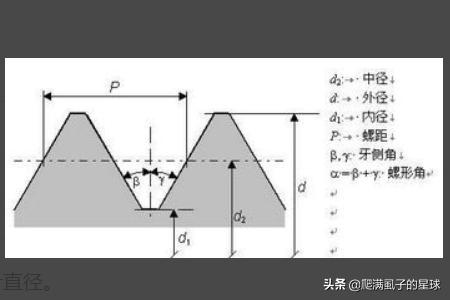

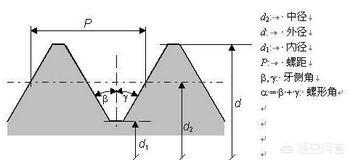

中径d2－通过螺纹向截面内牙型上的沟槽和突起宽度相等处的假想圆柱面的直径，近似于螺纹的平均直径，d2 ≈（d+d1）/2。中径是确定螺纹几何参数和配合性质的直径。

大径d－螺纹的大直径，即与螺纹牙顶相重合的假想圆柱面的直径，在标准中定为公称直径。

小径d1－螺纹的小直径，即与螺纹牙底想重合的假想圆柱的直径，在强度计算中常作为螺杆危险截面的计算直径

公制螺纹基本尺寸计算公式

螺距 t

外 螺 纹 大 径 d-外螺纹公称直径

中径 d2=d-0.6495 t

内径 d1=d-1.0825 t

理论高度 H=0.8660 t

工作高度 h=0.5413 t

圆角半径 r=H/6=0.1443 t

1.中径基本尺寸计算: 螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495。

例:外螺纹M8螺纹中径的计算。

2.经常会用到的6h外螺纹中径公差(以螺距为基准) 上限值 为”0” 下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118 P1.5-0.132 P1.75-0.150 P2.0-0.16 P2.5-0.17 上限计算公式即基本尺寸，下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差 M8的6h级中径公差值:上限值7.188 下限值:7.188-0.118=7.07。

C经常会用到的6g级外螺纹中径基本偏差: (以螺距为基准) P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032 P1.75-0.034 P2-0.038 P2.5-0.042 上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16 下限值:7.188-0.028-0.118=7.042。

注:

1.以上的螺纹公差是以粗牙为准，对细牙的螺纹公差对应有部分变化，但均只是公差变大，故此，按此控制不会越出规范界限，故在上面说的中未一一标出.

螺纹大径、中径、小径计算公式，值得收藏!

牙顶宽=0.366P，牙槽底=0.366P-0.536ac，牙型角α＝30°螺距P 由螺纹标准确定牙顶间隙ac P=1.5～5 ac=0.25；P=6～12 ac=0.5；P=14～44 ac=1外螺纹：大径d 公称直径中径d2=d-0.5P小径d1=d-2h3牙高h3=0.5P+ac内螺纹：大径D4=d+2ac中径D2=d2小径D1=d-P牙高H4=h3计算时把已知尺寸大径d，螺距p，间隙ac[牙顶间隙ac P=1.5～5 ac=0.25；P=6～12 ac=0.5；P=14～44 ac=1],代入公式就可以算出牙顶宽，牙底宽，牙高及小径，中径了

螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495

m30×3螺纹中经和小径各是多少？

螺纹中经直径肯定是直径28.5毫米，小径肯定是直径27毫米的吧。为什么呢？

因为为了得到结果就得清楚公式，求中径公式是螺纹外径减（螺距除以2），求小径公式是螺纹外径减螺距。既然如此那，按照公式此题中径是30毫米减（3÷2）等于28.5毫米，小径是30毫米减3毫米等于27毫米。故此，m30×3螺纹中径是28.5毫米小径是27毫米。

M30的螺纹，外径看小到Φ29.5mm，螺纹的底孔可以大到Φ27.42mm。 公制螺纹基本尺寸计算公式螺距 t中径 d2=d-0.6495 t内径 d1=d-1.0825 t理论高度 H=0.8660 t工作高度 h=0.5413 t圆角半径 r=H/6=0.1443 t

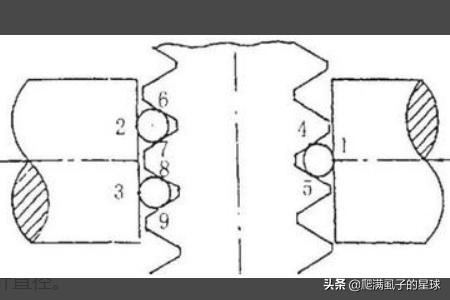

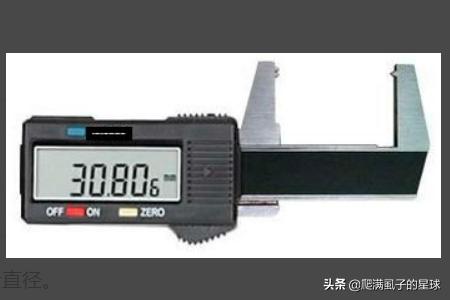

1、按照被测螺纹的螺距，计算并选择好量针直径。

2、擦净被测螺纹，并夹持在支架上。

3、擦净杠杆千分尺，并调整零位。

4、将量针分别放入螺纹沟槽内，旋转杠杆千分尺的微分筒，使两测头与量针接触，然后读出M值。

5、在同一截面相互垂直的两个方向上分别测出M值，并故将他平均值代入公式计算出螺纹中径。

6、判断被测螺纹中径的合格性。

1.按照被测螺纹的螺距，计算并选择好量针直径。

2.擦净被测螺纹，并夹持在支架上。

3.擦净杠杆千分尺，并调整零位。

4.将量针分别放入螺纹沟槽内，旋转杠杆千分尺的微分筒，使两测头与量针接触，然后读出M值。

5.在同一截面相互垂直的两个方向上分别测出M值，并故将他平均值代入公式计算出螺纹中径。

6.判断被测螺纹中径的合格性。

螺纹大径与中径没有直接的关系，螺纹的作用部分是中径，而不是大径。

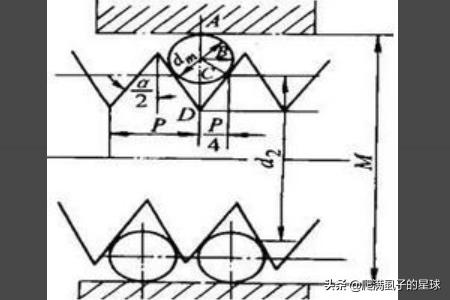

例如牙形角为60度的公制螺纹，中径的计算公式为d2=M-3D+0.86t

（式中M为量针的测量值；D为钢针直径；t为螺纹的螺距）

当然假设大径有意车小，（中径OK时），会影响螺纹的连接，中径的作用部分较薄，导致滑牙。

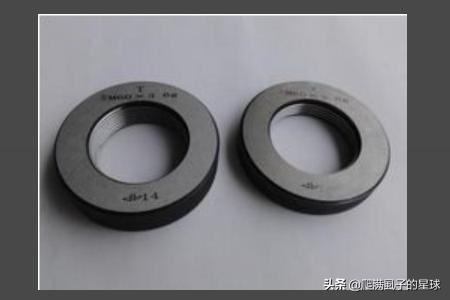

外螺纹大径一定要减，内螺纹小径一定要加，螺纹的环规和塞规测量的是中径。
