明线线槽如何计算使用数量，槽式桥架计算公式

答：综合布线-线槽计算公式：线缆数量=线槽长*宽*0.6/(派*单根线径的平方）

网线外径大多数情况下是7.8mm2左右，我们按10mm2画个正方形计算，100x100的线槽完全就能够放10x10=100根网线（因为按10mm2计算，故此，已经有百分之40的余量了),同理，200x100的线槽放200根，300x100的放300根，当然可以稍微多放点，但尽可能不要放太多，因为线缆在线槽里不是笔直的，拐弯的地才能够容纳的线缆会更少。

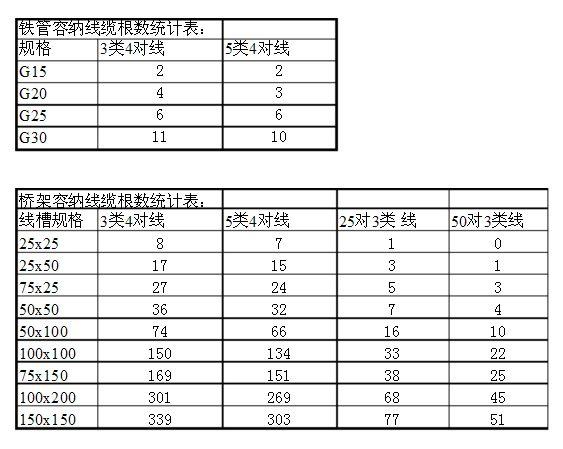

综合布线-线槽计算器

线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对

25 X 25 8 7 1 0 0 0

25 X 50 17 15 3

1 0 2

75 X 25 27 24 5 3 1 3

50 X 50 36 32 7 4 2 5

50 X 100 74 66 16 10 5 12

100 X 100 150 134 33 22 11 25

75 X 150 169 151 3

长×宽=桥架面积 3.14 是圆周率π 0.6 是填充系数 (表示只估算百分之60的线量，假设百分之100那大家就穿线不进了 ) 3.14×R 2 = 单根线的面积按照上面公式：设长,宽都为10,线缆半径为1 即(10*10)/(3.14*1*1*0.6)=53

线槽容量计算公式2.5平方的电线的外径大约为3.4-3.6mm，塑料线槽的宽度为100，线径按4mm算，每层能放100/4＝25根电线；高度为50，按百分之50的填充率来算，能放50/2/4＝6层。25*6＝150根。《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的相关规定，“在电缆桥架上 可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于百分之40；控制电缆不应大于百分之50。

做桥架的爬坡的计算公式：

桥架三线距离=边高乘于公式

30°乘0.5

45°乘0.8

60°乘1

90°切两个45°

45度弯头:

斜边 = 高度 x 1.4

底边 = 高度

上下翻切口宽度 = 线槽的侧板高度 x 8.1

左右翻切口宽度 = 线槽的底板宽度 x 8.1

45度算斜长公式是：斜长=水平距离除以cos45度。想要计算出斜长，需清楚水平距离是多少，若其长度为10米，而cos45度为0.7071，按照公式可计算出斜长有14.142米。

余弦（余弦函数），三角函数的一种。在Rt△ABC（直角三角形）中，∠C=90°，∠A的余弦是其邻边比三角形的斜边，即cosA=b/c，也可以写为cosa=AC/AB。余弦函数：f（x）=cosx（x∈R）。

电机槽满率的准确计算公式

k=n×Sn×S÷An

K-槽满率

n-导线并联根数

Sn-每槽导线数

S-选用的导线截面积,毫米平方

An-槽面积,毫米平方

大多数情况下小型电机采取梨型槽和梯型槽,而槽面积是指除去槽楔后的槽面积。

梯型槽-An=b2＋b1÷2(hs-h)(毫米平方)

梯型槽-An=2R＋b1÷2(hs＋h)＋1.57 R平方(毫米平方)

0

k=n×Sn×S÷An K-槽满率 n-导线并联根数

从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形 (另一边用同一方式)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为里边的顶点再画三角形，方向与前面那个相反，做出来就是一 个45°之字弯。

90°弯是取要做的那一面的2倍画三角，比如400X150做水平弯头,则取400X2画三角切掉就行了，假设要做垂直弯头则取150X2。

广信电气工程部总结出来的公式：例如45度的坡度弯头，你只要记住这句话就清楚怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是 桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线 ，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。

公式：x=b×tg1/2α ，X下料口尺寸， b桥架梆高 ，α桥架和刚才在平面内爬坡间的夹角。
