在Revit里，族的命名长期以来都是一个非常的重要的事情，因为这涉及到一个规范，前期调控好了，后期的处理就相对来说比较简单了， 这东西个人有一个人的习惯，每一个设计院都拥有自己的标准，我这里分享一下我的。

1、墙体命名：

使用位置 - 主体材质 - (饰层厚度)+主体厚度+(饰层厚度)

2、楼板命名：

使用位置 - 结构材质 - (面层厚度)+结构厚度+(饰层厚度)

3、门族命名：

门类型代号 - 宽度 * 高度

4、洞口命名：

宽度 X 高度

5、窗族命名：

C - 宽度 * 高度

6、幕墙命名：

MQ：”幕墙编号“

7、柱子命名：

边长b X 边长h

8、梁命名：

梁宽b x 梁高h

国家BIM标准体系， 1月住房和城乡建设部印发建标 [ 2023 ] 5号文件，将五本BIM标准列为国家标准制定项目。分为三个层次：

第一层为高标准：建筑工程信息模型应用统一标准；

第二层为基础数据标准：建筑工程设计信息模型分类和编码标准，建筑工程信息模型存储标准；

第三层为执行标准：建筑工程设计信息模型交付标准，制造业工程设计信息模型交付标准。

高标准-《BIM应用统一标准》，对建筑工程建筑信息模型在工程项目全寿命期的各个阶段建立、共享和应用进行统一规定，涵盖模型的数据要求、模型的交换及共享要求、模型的应用要求、项目或企业详细开展的其他要求等，其他标准应遵守统一

Revit门窗编号属于注释族，你得手动点击门窗，才可以自动标记，或者你放置门窗模型时，选中“放置时标记”，视图中才有标记得。

有12厘米单体砖墙，有18厘米一条一绵简称18墙，有24厘米双砖平砌绵墙，有两则一横的24厘米空斗墙，还有一排横砌一边直砌的37厘米特殊墙，墩子砌体40厘米一横一直，50厘米墩子砌体边是两块直砖，75厘米和100厘米墩子砌体按照长来砌。

一、砌体排版原则

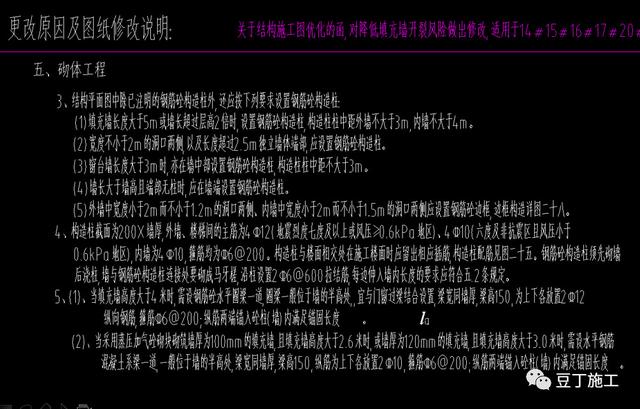

1、图纸要求。仔细阅读图纸设计总说明（建筑、结构）要求，了解构造柱、抱框柱、腰梁的要求。

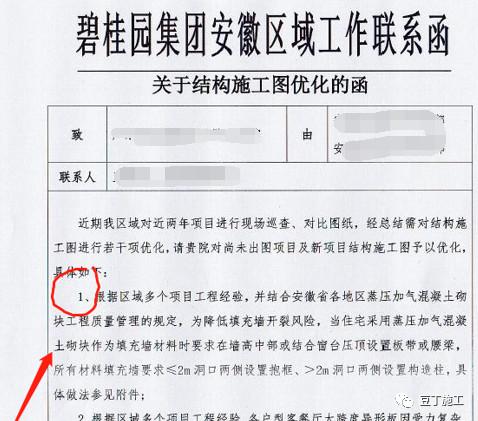

新的要求：蒸压加气块墙体需设置腰梁或板带，全部材料填充墙小于等于2m洞口两侧设置抱框，大于2m洞口两侧设置构造柱，具体内容以设计文件为准。

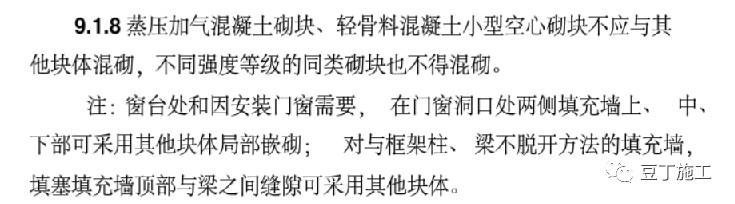

2、国家规范或当地政府要求。仔细阅读《砌体结构工程施工质量验收规范》GB50203-2023，结合图集《13J104（蒸压加气混凝土砌块、板材构造）》还有当地政府对质量通病防治要求（如宣城地区）。

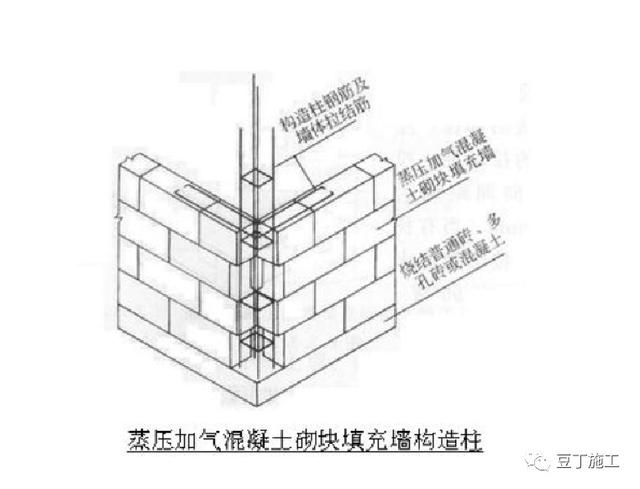

备注：当设计无要求时，构造柱应设置在填充墙的转角处、T形交界处或端部，当墙长大于5m时，应间隔设置

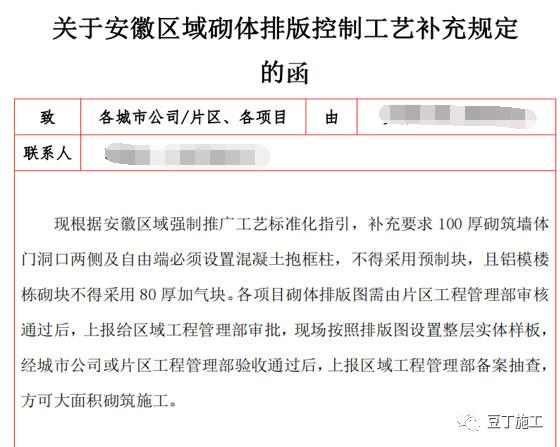

3、集团“两防”文件和区域强制推广工艺及发文。项目上应尽早知晓集团和区域相关发文，按照要求进行排版，若遇文件冲突时可及时与区域工程管理部联系；

二、砌体排版要点

1、抗震设防区构造柱设置要求：

1）砌体墙的端部（无混凝土墙、柱时）及转角、丁字接头处；

2）宽度大于或等于2.1m的洞口两侧需设置构造柱；

3）当洞口宽度小于2.1m时，可以在洞口两侧设置钢筋混凝土边框，当砌块干密度为B05、B06、B07级且门洞口宽度≤2.1M时，每隔200mm高放置一块混凝土预制块，导墙以上起步还有顶部一定要设置预制块；或窗洞口，每隔200mm高放置一块的混凝土预制块。窗台压顶梁以上起步还有顶部一定要设置预制块（高宽同加气块尺寸，长度≥200mm）；

4、当墙长大于5米或2层墙高时，可以在墙中部设置构造柱；

5、外围护墙的墙角（涵盖悬挑结构的阳角）应设置构造柱。

备注：针对靠剪力墙边的≤10cm的门垛、窗垛需一次优化

2、水平系梁的设置要求：

1）参照图纸要求，图纸无要求时应参照当地政府有无强制要求，两者都无要求时可以不进行设置；

2）水平系梁宜设置在墙体中部，梁宽同墙厚，宜与门窗过梁结合设置；

3、窗台压顶梁设置要求

（1）当洞口宽度大于600mm时，一定要设置窗台压顶。各自不同的材料砌体均设置窗台压顶；

（2）窗台压顶可采取预制式、分段式和现浇式。

1）针对分段预制的窗台压顶，需预留出连接筋，可先砌筑后浇筑。

2）针对现浇窗台压顶，窗台压顶一定要先浇筑，后砌压顶以上砌体。

3）压顶嵌固长度不应小于300mm，当两侧设有砼边框时，与砼边框同时浇筑，可不考虑嵌固长度。

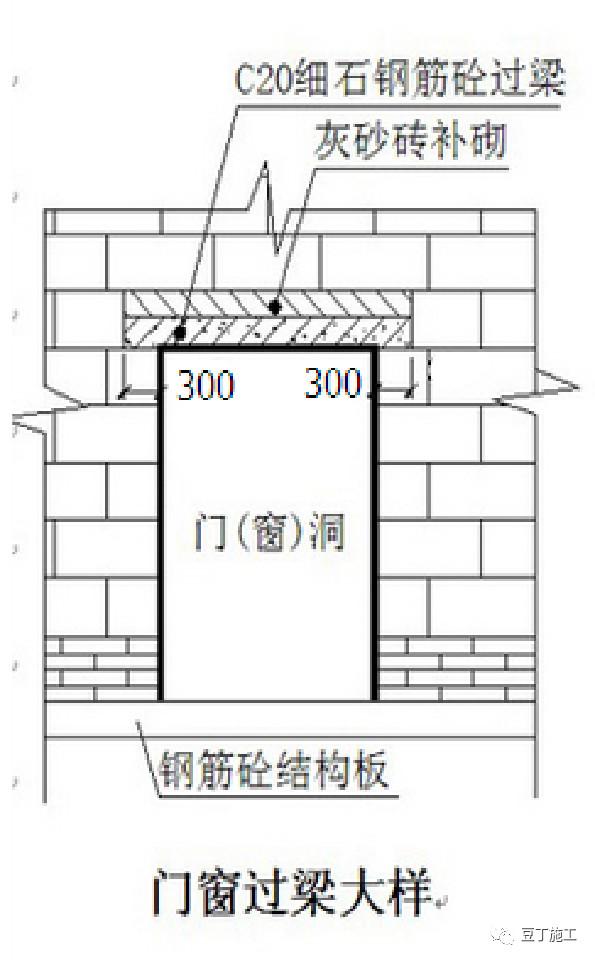

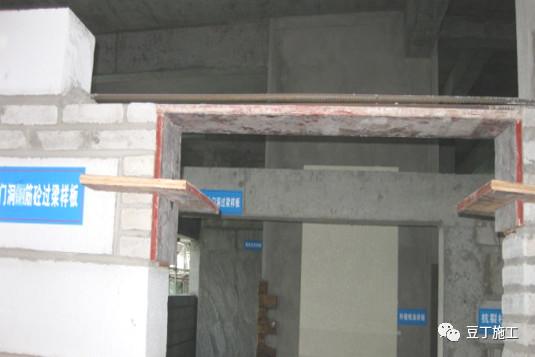

4、门、窗过梁的设置要求：

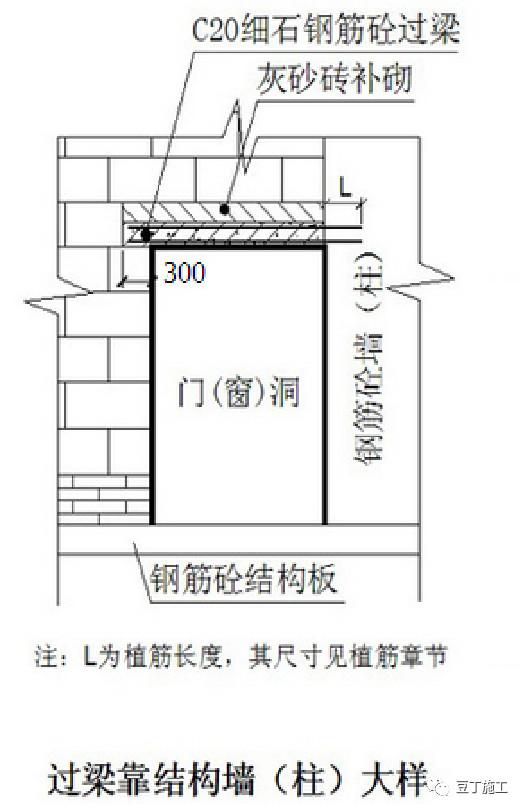

（1）蒸压加气砼砌块墙体的门窗洞口过梁，搁置长度不小于300mm，

当有抱框柱或构造柱可靠连接时，可不考虑搁置长度；

（2）其他砌块墙体的门窗洞口过梁搁置长度：当墙厚≤240mm时，为300mm；当墙厚≧370mm时，为250mm，当有抱框柱或构造柱可靠连接时，可不考虑搁置长度；

（3）宽度大于300mm（如消防箱、水电井等）的洞口，须按设计要求预制或现浇过梁。

5、其他要求：

1）排版图需注明标准砖材料、尺寸，导墙砖材料、尺寸，预制块（涵盖三角块、预制材料、尺寸；

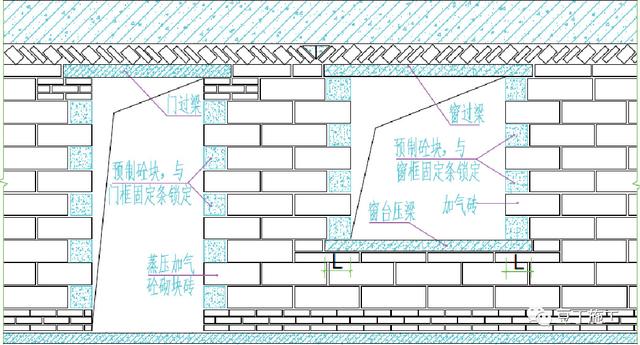

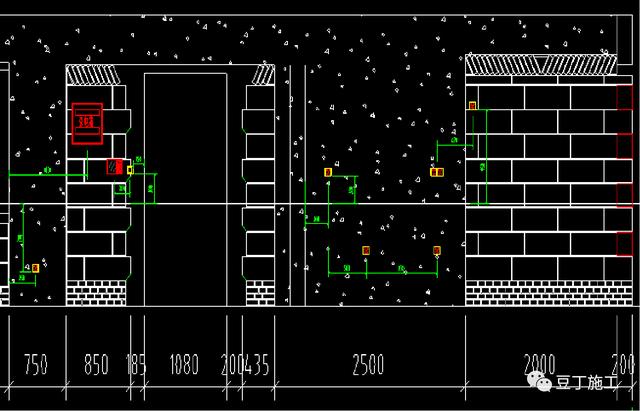

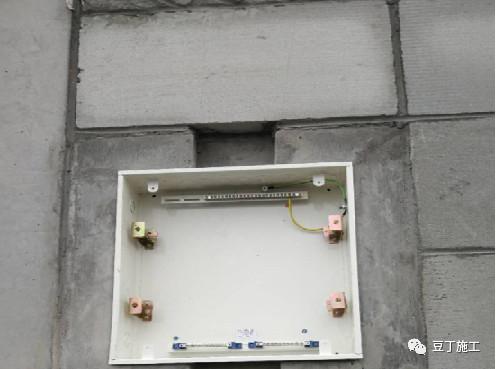

2）砌体排版墙面图应反映优化后强、弱电箱、联排开关盒点位、下部导墙高度、灰缝大小、斜顶砖高度、抽油烟机预留块安装位置等。

3）原则上要求砌筑采取顶砖斜砌，顶砖采取实心砖砌筑，斜砌的视角在50°~ 70°，墙体长度超越1.2米时采取双侧双向斜砌（倒八），情况特殊下（当地政府要求）采取细石混凝土塞缝需经区域同意。

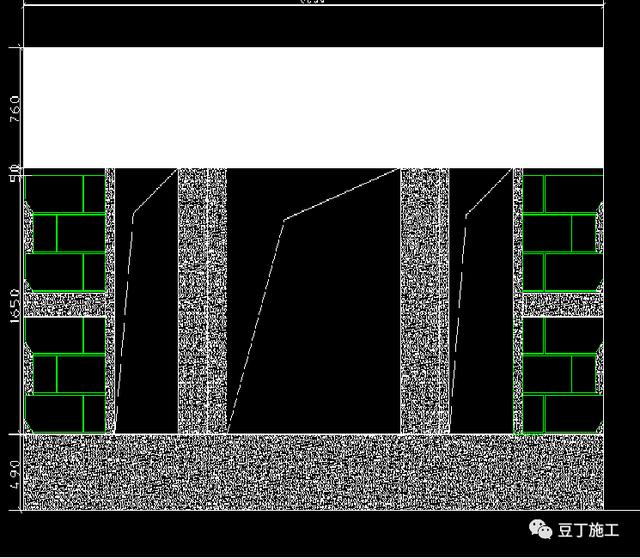

4）砌体排版应根据从顶往底排版，上部斜砌顶砖应控制在180mm如有很大误差可以在下部导墙调整，导墙高度很多于200mm。

三、 砌体排版布置要求

1、布置要求：

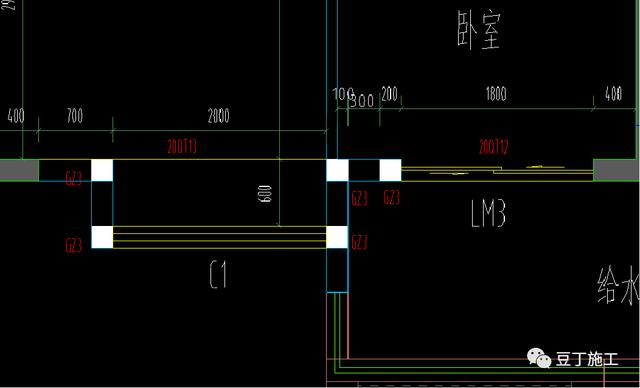

1）上报时详细记录一张原设计标准层的平面图，自己另外划简单明了的平面图标注门、窗洞口和尺寸（不可以只用轴线表示）标注新增多的构造柱、边框在所在位置（原图设计的构造柱不可以优化）用不一样颜色图例填涂，并画出断面尺寸和配筋详图。

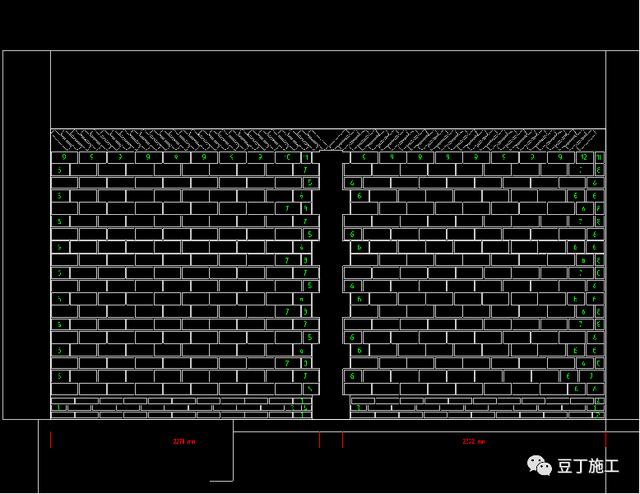

2）墙面砌体排版图对各面墙体进行编号：墙1、墙2……方便快捷对应查看。

3）项目有条件的情况可用BIM软件进行砌体排版，每道墙详细记录标砖、非标砖、导墙砖、预制块数量、尺寸等信息。

结束语：区域要求各项目在二次结构施工前做砌体优化排版是为了更好地详细指导施工现场，减少材料浪费，杜绝砌体排砖错误致使返工，望各项目部标段主管工程师和工程经理仔细审查核验后再签字，逐级上报项目部领导签字。后以工作联系函报区域技术部和设计部共同签字作为施工依据。
