1.创建结构楼板 在结构选项卡→结构选项卡→楼板→结构楼板,打开创建楼板命令。

2.新建楼板类型 在属性窗口中,点击编辑类型,弹出“类型属性”对话框,复制一个新的楼板类型。

3.更改楼板构造 点击“类型参数”→“构造”→“结构”,编辑,打开楼板层构造窗口。

4.更改压型板属性 Revit中可修改压型板的轮廓和用途,这当中轮廓可自行设计载入。

若要创建楼板，请拾取墙或使用绘制工具绘制其轮廓来定义边界。

单击“建筑”选项卡

“构建”面板

“楼板”下拉列表

（楼板：建筑）。

在什么地方？

使用以下方式之一绘制楼板边界：

楼层边界一定要为闭合环（轮廓）。 需要在楼板上开洞，可在需开洞的位置绘制另一个闭合环。

拾取墙：默认情况下，“拾取墙”处于活动状态。假设它不处于活动状态，请单击“更改 | 创建楼层边界”选项卡

“绘制”面板

（拾取墙）。 在绘图区域中选择要用作楼板边界的墙。

绘制边界：要绘制楼板的轮廓，请单击“更改 | 创建楼层边界”选项卡

“绘制”面板，然后选择绘制工具。 请参见绘制。

在选项栏上，指定楼板边缘的偏移作为“偏移”。

注：使用“拾取墙”时，可选择“延伸到墙中(至核心层)”测量到墙核心层当中的偏移。

单击

（完成编辑模式）。

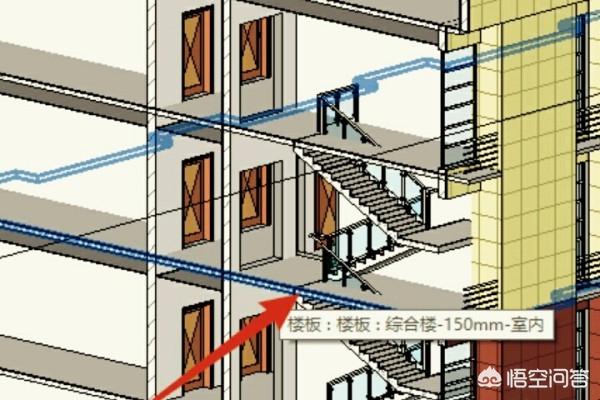

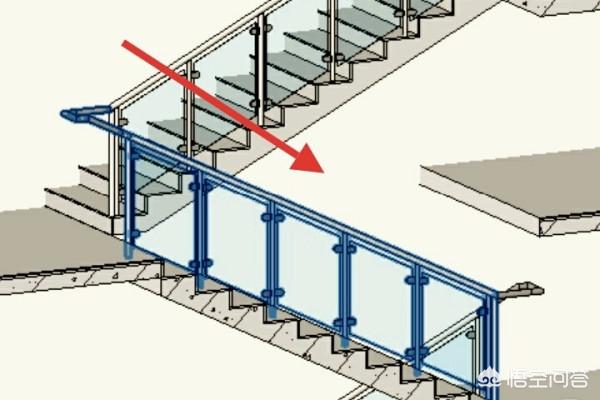

在三维视图中选中楼板的边缘，就可以选中楼板。 在空白处从右往左框选，按住shift键取消选中墙体，也可选中楼板。

单击“建筑”选项卡“构建”面板“楼板”下拉列表(楼板:楼板边缘) 高亮显示楼板水平边缘,并单击鼠标以放置楼板边缘。 观察状态栏以找寻有效参照。也可单击模型线。 在剖面中放置楼板边缘时,将光标靠近楼板的角部以高亮显示其参照。

单击边缘时，Revit 会故将他作为一个连续的楼板边缘。 假设楼板边缘的线段在角部相遇，它们会相互斜接。

板的绘制方法 板支持直线、矩形、内接多边形、外接多边形、圆形、起点-终点-半径弧、圆心-端点弧、相求端点弧、圆角弧、样条曲线、椭圆、半椭圆、拾取线、拾取墙、拾取支座。

板属性设置 族类型中严禁产生“垫层/桩承台/散水/台阶/挑檐/雨篷/屋面/坡道”。

板上洞口绘制规则 在板上可以用竖井、楼板洞口剪切(按面、垂直)、直接绘制带洞口的板。

一个平方厚度是十公分的混凝土楼板重量是240公斤。这个用楼板混凝土的体积乘以单方重量完全就能够计算出来。一个平方的混凝土的体积是0.1立方米，单方混凝土的重量是2400公斤/立方米，再数相乘完全就能够。

1.创建结构楼板 在结构选项卡→结构选项卡→楼板→结构楼板,打开创建楼板命令。

2.新建楼板类型 在属性窗口中,点击编辑类型,弹出“类型属性”对话框,复制一个新的楼板类型。

3.更改楼板构造 点击“类型参数”→“构造”→“结构”,编辑,打开楼板层构造窗口。

4.更改压型板属性 Revit中可修改压型板的轮廓和用途,这当中轮廓可自行设计载入。

1、在REVIT的主界面中，确定需创建楼板的对象。

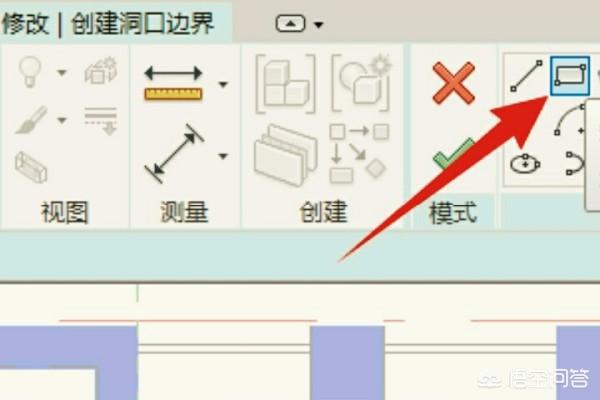

2、下一步，直接通过工具栏来选择矩形绘制方法。

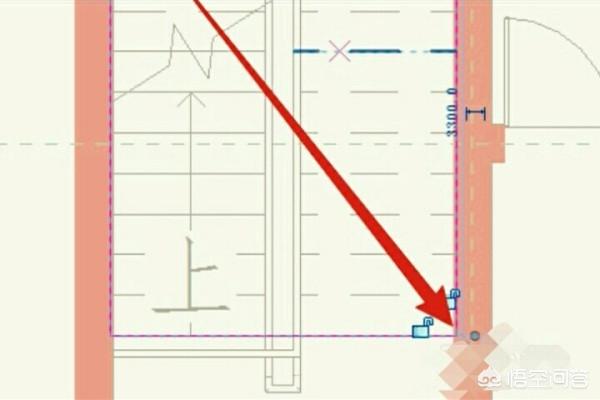

3、这时，由左上向右下绘制开洞迹线。

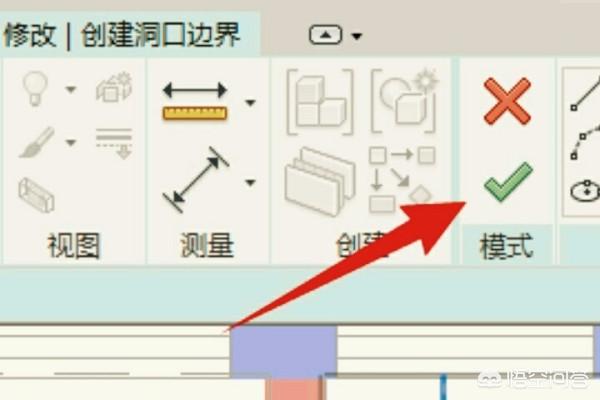

4、假设没问题，就点击图示功能按钮。

5、这样一来会生成对应的效果图，就可以达到REVIT创建楼板。

扩展资料：

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是为建筑信息模型(BIM)构建的，可帮建筑设计师设计、建造和维护质量更好、能效更高的建筑。
