相电流和线电流的公式?
大家都知道我们的市电,也就是普通家庭用电都是220V,那你知道220V是怎么来的吗?而为什么国外又不是220V的电压了?而电工技术人员应该都知道,其实我们的工厂环境下一样是有380V电压的,而且如果采用不同的电源、负载连接方式,比如星形连接和三角形连接时的电压又是各有区别的,这其实说到底就是相、线电压和相、线电流之间的关系与区别。下文我们将详细介绍。

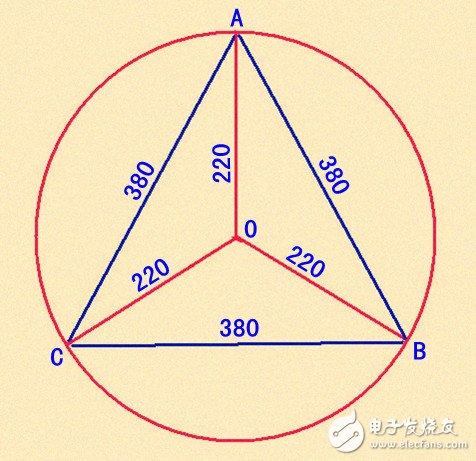

首先我们要明确,我国普遍采用三相四线制供电。三根相线分别与地线之间标准电压为220伏特,称为相电压;相线与相线之间电压为380伏特,称为线电压。
三根火线一般命名为A、B、C,零线为N。用380V的线电压是接A、B、C。我们家庭是用AN、BN、CN。既220V 相电压。但是如果大家计算的话,会发现还是与预期有差距,不一定都是220V、380V,计算出来的线电压是400V,400与380不等啊!是的,那里的20V电压消耗在线路等其他设备里。
线电流和相电流的关系与区别_线电压与相电压的区别与关系
在三相交流系统中,连接电源中点和负载中点的导线, 称为中线(有时以大地作为中线,此时中线又称为地线),三相电源中三个绕组末端,也可以是三个绕组首端)的连接点,称为三相电源中点或中性点,三相负载星形连接点,称为负载的中点或中性点。
发电机或变压器绕组两端电压称为相电压,而三相导线的两线之间的电压称为线电压;流过端线的电流称为线电流,流过各相绕组或各相负载的电流称为相电流。
所谓线电压指的是线与线之间电压380,相电压是线与零之间的电压220。
相电压:三相电源中星型负载两端的电压称相电压。用UA、UB、UC表示。
相电流:三相电源中流过每相负载的电流为相电流,用IAB、IBC、ICA表示。
线电压:三相电源中,任意两根导线之间的电压为线电压,用UAB、UBC、UCA表示。
线电流:从电源引出的三根导线中的电流为线电流,用IA、IB、IC表示。
线电流和相电流的关系与区别_相电压和线电压公式与口诀

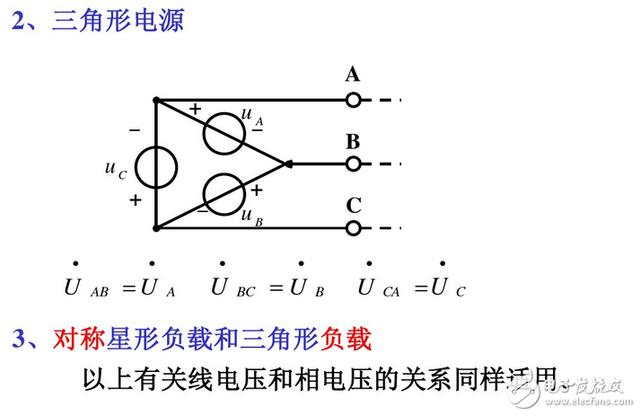

在三角形联结中,测量相电压和线电压的两点是相同的,所以两者必然也会相等;而一个线电流将分成两个相电流(一个出线端连着两相绕组),所以线电流一定会大于相电流。

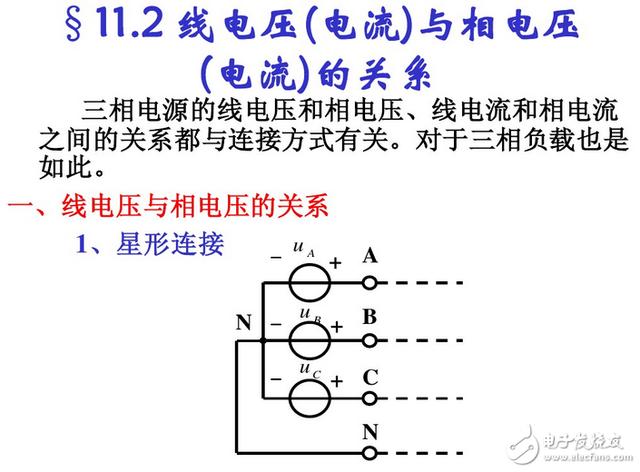

在星形联结中,则刚好相反,一个线电压包含着两个相电压,所以说线电压一定会大于相电压;而相电流就是线电流,也就是说它们两者相等。

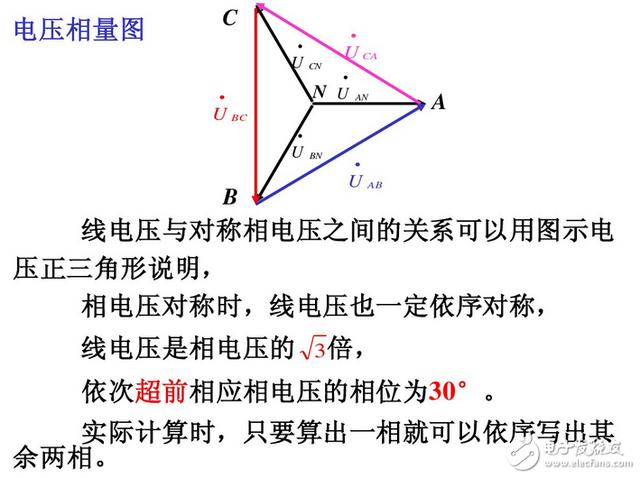

因为三相电压也好,三相电流也好,它们之间的关系都不是简单的代数关系,而是向量关系,即矢量关系,所以不能用简单的加减关系来处理,而应用矢量的加减关系来确定。
口诀:
三相电压分相、线,火零为相、火火线。
三相电流分相、线,绕组为相、火线线。
说明:
对于三相电源,其输出电压和电流都有相和线之分,分别叫做“相电压”、“线电压”和“相电流”、“线电流”。本口诀给出的是它们的定义,为了方便,其中输出线的名称均用了俗称,即相线叫火线,中性线叫零线,另外,在实际应用中,不一定引出中性线,此时中性线即代表中性点。
对于电压,相电压是指火线与零线之间的电压,即口诀中所说的“火零为相”;线电压是指火线与火线之间的电压,即口诀中所说的“火火线”。由三相电源的两种接法可以看出,对于星形接法,可存在上述两种电压值;对于三角形接法,由于没有零线,所以好像只能有线电压,而不存在相电压,实际上不是,因为相电压的严格定义是“每一相绕组两端的电压”,所以说,三角形接法中相电压和线电压是相等的,在口诀说成“火零为相”是为了实际应用时判定方便。
对于电流,相电流是指流过每一相绕组的电流,即口诀中所说的“绕组为相”;线电流是流过每一条火线的电流,即口诀中所说的“火线线”。
三相平衡负载两种接法中线电压和相电压、线电流和相电流的关系
口诀:
电压加在三相端,相压线压咋判断?
负载电压为相压,两电源端压为线。
角接相压等线压,星接相差根号三。
电压加在三相端,相流线流咋判断?
负载电流为相流,电源线内流为线。
星接相流等线流,角接相差根号三。
说明:

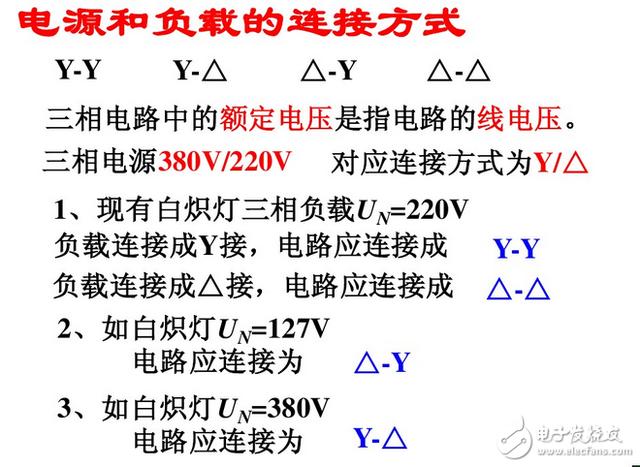

三相负载接成三角形或星形并接通三相电源时,和三相电源一样,也有线电压和相电压、线电流和相电流四个电量出现。这四个电量的定义以及相互之间的数值和向量关系与三相电源基本相同,不同之处只在于电源是输出量,而负载是输入量。
口诀“负载电压为相压,两电源端压为线”是说,每相负载两端的电压叫作相电压,每两个与电源相接的端点之间的电压叫作线电压。相电压和线电压在数值上的关系与三相负载的接法有关,三相负载为三角形联结(简称角接)时,相电压和线电压相等;三相负载为星形联结(简称星接)时,线电压是相电压的√3倍。即口诀中所说的“角接相压等线压,星接相差根号三”。

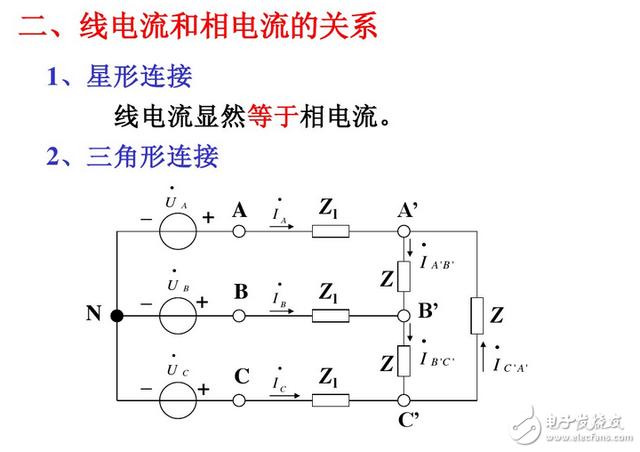

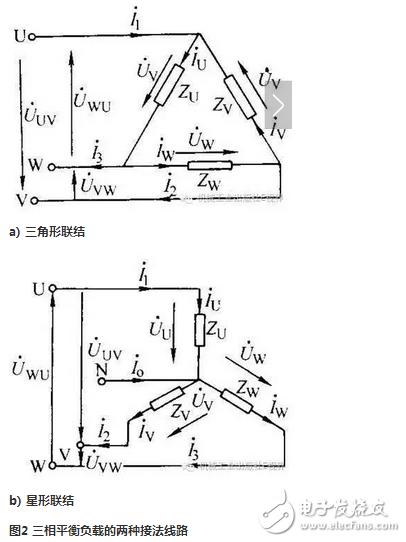

口诀“负载电流为相流,电源线内流为线”是说,每相负载中流过的电流为相电流,流过每条电源线中的电流为线电流。线电流与相电流的关系也与三相负载的接法有关。当三相负载为三角形联结时,每一线电流都分成两路,其中一路为一相,另一路由两相串联组成,所以线电流要大于相电流,即线电流是相电流的√3倍;当三相负载为星形联结时,线电流和相电流相等。上述关系如图2所示。
线速度的公式是什么?
物体上任一点对定轴作圆周运动时的速度称为“线速度”(linear velocity)。
它的一般定义是质点(或物体上各点)作曲线运动(包括圆周运动)时所具有的即时速度,它的方向沿运动轨道的切线方向,故又称切向速度。它是描述作曲线运动的质点运动快慢和方向的物理量。物体上各点作曲线运动时所具有的即时速度,其方向沿运动轨道的切线方向。
在匀速圆周运动中,线速度的大小等于运动质点通过的弧长(S)和通过这段弧长所用的时间(△t)的值。即v=S/△t,也是v=2πr/T,在匀速圆周运动中,线速度的大小虽不改变,但它的方向时刻在改变。它和角速度的关系是v=ω*r
v=ωr=2πrf=2πnr=2πr/T
当运动质点做圆周运动的同时也做另一种平动时,例如汽车车轮上的某一定点,此时该质点的线速度为做圆周运动的线速度(w*r)与平动运动的速度(v')的矢量之和:v=w*r+v'
v=Δl/Δt
v=s/t(s是弧长)=2paiR/T(T是周期)=2paiRf(f是频率)=2paiRn(n是转速)=RW(W是角速度)=
钢管道膨胀量的计算,急用?
管道热膨胀伸长量计算公式: 其中:碳素钢的线膨胀系数12X10-6/℃ △L= (t1-t2)L △L—管道热膨胀伸长量(m) --碳素钢的线膨胀系数12X10-6/℃ t1—管道运行时的介质温度(℃) t2—管道安装时的温度(℃), L—计算管段的长度(m) △L=a (t1-t2)L a--碳素钢的线膨胀系数12X10-6/℃ 膨胀系数是表征物体热膨胀性质的物理量,即表征物体受热时其长度、面积、体积增大程度的物理量。长度的增加称“线膨胀”,面积的增加称“面膨胀”,体积的增加称“体膨胀”,总称之为热膨胀。 线膨胀系数亦称线胀系数。固体物质的温度每改变1摄氏度时,其长度的变化和它在0℃时长度之比,叫做“线膨胀系数"。单位为1/℃。符号为αl。 其定义式是; al=(lt-l0)/l0t 即有; lt=l0(l+alt)。 由于物质的不同,线膨胀系数亦不相同,其数值也与实际温度和确定长度l时所选定的参考温度有关,但由于固体的线膨胀系数变化不大,通常可以忽略,而将al当作与温度无关的常数。
什么叫线速度,计算公式是什么?
物体上任一点对定轴作圆周运动时的速度称为“线速度”(linear velocity)。
它的一般定义是质点(或物体上各点)作曲线运动(包括圆周运动)时所具有的即时速度,它的方向沿运动轨道的切线方向,故又称切向速度。它是描述作曲线运动的质点运动快慢和方向的物理量。物体上各点作曲线运动时所具有的即时速度,其方向沿运动轨道的切线方向。
在匀速圆周运动中,线速度的大小等于运动质点通过的弧长(S)和通过这段弧长所用的时间(△t)的值。即v=S/△t,也是v=2πr/T,在匀速圆周运动中,线速度的大小虽不改变,但它的方向时刻在改变。它和角速度的关系是v=ω*r
v=ωr=2πrf=2πnr=2πr/T
共线向量坐标公式?
向量m=(a,b),向量n=(c,d),两者共线时 ad=bc

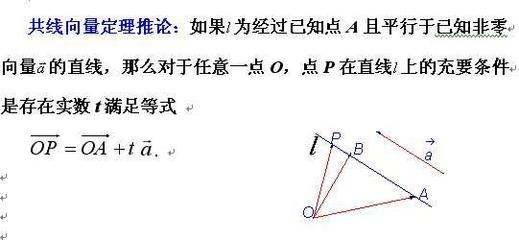

向量共线的充要条件:若向量a与向量b(b为非零向量)共线,则a=λb(λ为实数).向量a与向量b共线的充要条件是,a与b线性相关,即存在不全为0的两个实数λ和μ,使 λa+μb=0
向量共线坐标公式:b=λa。共线向量也就是平行向量,方向相同或相反的非零向量叫平行向量,表示为a∥b,任意一组平行向量都可移到同一直线上,所以称为共线向量。共线向量基本定理为如果a≠0,那么向量b与a共线的充要条件是:存在唯一实数λ,使得b=λa。
在数学中,向量(也称为欧几里得向量、几何向量、矢量),指具有大小(magnitude)和方向的量。它可以形象化地表示为带箭头的线段。箭头所指:代表向量的方向;线段长度:代表向量的大小。与向量对应的量叫做数量(物理学中称标量),数量(或标量)只有大小,没有方向。
三点共线向量公式:(×2-x1)(y3-y1)=(×3-x1)(y2-y1)。三点共线指的是三点在同一条直线上。可以设三点为A、B、C,利用向量证明:入AB=AC(其中入为非零实数)。
1 三点共线向量公式
A(x1,y1),B(x2y2),C(x3,y3)
向量AB=(x2-x1,y2-y1),向量AC=(x3-x1,y3-y1)A、B、C共线得:向量AB//向量AC
(x2-x1)(y3-y1)=(×3-x1)(y2-y1)
所以A、B、C共线:(x2-x1)(y3-y1)=((×3-x1)(y2-y1)
1 .如果向量a,b,存在着一个非零实数λ使得b=λa,则a,b共线。
如果向量a=(x1,y1),b=(x2,y2),
满足x1y2=x2y1,那么a,b共线。
曲面法线公式推导?
对于像三角形这样的多边形来说,多边形两条相互不平行的边的叉积就是多边形的法线。
用方程表示的平面,向量就是其法线。
如果S是曲线坐标x(s,t)表示的曲面,其中s及t是实数变量,那么用偏导数叉积表示的法线为
如果曲面S用隐函数表示,点集合满足,那么在点处的曲面法线用梯度表示为
如果曲面在某点没有切平面,那么在该点就没有法线。例如,圆锥的顶点以及底面的边线处都没有法线,但是圆锥的法线是几乎处处存在的。通常一个满足Lipschitz连续的曲面可以认为法线几乎处处存在。
F(x,y,z)=z+2xy-e^z-3
∂F/∂x=2y ∂F/∂y=2x ∂F/∂z=1-e^z
在(1,2,0),∂F/∂x=4 ∂F/∂y=2 ∂F/∂z=0
故法线方程为:(x-1)/4=(y-2)/2=z/0
水泵出水量如何计算?
水泵的出水量计算公式:Q=(102*效率*P)/ (ρ*H) ρ---浆体重度,kg/m^3; H--扬程,m; P---轴功率; Q---出水量,单位:m^3/s
水泵的基本构成:电机、联轴器、泵头(体)及机座(卧式)。
水泵的主要参数有:流量, 用Q表示,单位是M3/H ,L/S。扬程,用H表示,单位是m。
对净水泵,必须汽蚀余量(M)参数非常重要,特别是用于吸上式供水设备时。
对潜水泵,额定电流参数(A)非常重要,特别是用于变频供水设备时。 电机的主要参数:电机功率(KW),转速(r/min),额定电压(V),额定电流(A)。
公式:D=1.13Q1/2V-1/2(米),式中V为管内流速,一般进水管V≤2米/秒,出水管V≤3米/秒。如采用直径变化的渐变管时,其渐变部分的长度应大于平均直径的5~7倍。
离心泵和轴流泵的进水管口设在进水池水面以下距离h1处,h1=(1.4~1.6)D1,D1为进水管直径。轴流泵的叶轮中心线设在进水池水面以下距离h3处,h2≥(0.75~D)D0,D0为叶轮直径。
进水管口离池底的高度h0=(0.5~1)D0。单台水泵的进水池宽度为(2~3)D1。安装多台水泵的进水池中,相邻进水管的间距为(3~3.5)D1。进水管至进水池后壁的距离为(1~1.5)D1。为避免浪费扬程,通常将出水管装在出水池水面以下。
拓展资料:
中小型水泵出水管下缘至池底的距离约为10~20厘米;出水管上缘至水面的垂直距离为(1~2)V娤/2g,v2为出水流速(米/秒);出水池长度为(6~12)D2。D2为出水管直径;出水管与池壁的距离为0.2~0.5米。
参考资料:
水泵的意义及水泵的知识说明_中国智能制造网
横净距计算公式?
大横净距计算方法分两种情况:一是曲线长L小于视距S;二是曲线长L大于视距s。每种情况又分为不设回旋线和设有回旋线两种计算公式。
大横净距在实际应用中常采用绘制视距曲线图,由图量取的方法。先在汽车行驶轨迹线上以规定的设计视距“S”,量出多组对应的起终点,分别将各组对应的起终点连起来,形成一条视距曲线;再将视距曲线上各桩号对应的横断面具有的横净距量出,以确定边坡或障碍物清除的范围。
