吊筋长度怎么计算，吊筋的计算公式例题

　　吊筋长度计算公式：吊筋长度=(次梁宽度+2x50mm)+2×斜段长度+20d×2(d指吊筋直径)

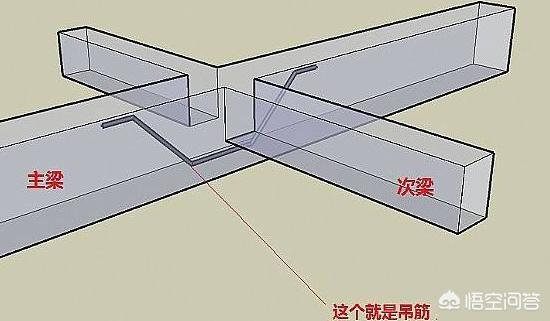

　　1、吊筋

　　吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋，形状如元宝，又称为元宝筋。

　　2、计算规则

　　1. 上平直段的长度为该吊筋直径的20倍。

　　2. 当梁高≤800时，斜长的起弯角度为45度;梁高800时，斜长的起弯角度为60度;斜边垂直投影高度=主梁梁高-2倍保护层厚度。

　　3. 下平直段的长度等于次梁宽度每侧加上50毫米。

吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，提高梁承受集中荷载抗剪能力的一种钢筋。吊筋长度计算方法：吊筋长度一次梁宽度+100+2*斜段长度+40d，而公式中的d，应为吊筋的直径。

吊筋长度计算分析的斜段长度是与弯起钢筋的斜段长度计算相同的。当粱高度≤800mm时，斜段长度按1.414h计算，拉筋长度计算规则规定，当梁的高度800mm时，斜段长度按l.155h计算，h为梁高减2倍保护层厚度。

吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度800MM夹角=60° ≤800MM夹角=45°

吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度800MM 夹角=60° ≤800MM 夹角=45°

吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，提高梁承受集中荷载抗剪能力的一种钢筋。吊筋长度计算方法：吊筋长度一次梁宽度+100+2*斜段长度+40d，而公式中的d，应为吊筋的直径。

吊筋长度计算分析的斜段长度是与弯起钢筋的斜段长度计算相同的。当粱高度≤800mm时，斜段长度按1.414h计算，拉筋长度计算规则规定，当梁的高度800mm时，斜段长度按l.155h计算，h为梁高减2倍保护层厚度。

钻孔灌注桩吊筋长度计算公式：净长=吊筋顶部固定位置的高程（一般垫枕木+钢扁担就是护筒顶高程+到扁担顶的高度）-钢筋笼笼顶标高。吊筋与钢筋笼主筋的搭接长度=一般双面焊5D单面焊10D。钢筋笼主筋连接要采用新技术：套筒螺纹连接法。

施工质量方面经实践检验采用套筒连接法比较好，但使用之前应进行经济效益详细分析、核算。成本方面：主筋焊接法主要采用双面焊10D，钢筋浪费较大，采用套筒连接法，主要节约在钢筋接头和焊接人工上。

计算钢筋长度：钢筋的按照形状来分有：直钢筋、弯起钢筋和箍筋三种。

A、直钢筋：钢筋长度=构件长度＋弯钩长度增加值－两端的保护层厚度

B、弯起钢筋：钢筋长度=构件长度＋弯钩长度增加值＋弯起长度增加值－两端的保护层厚度

C、箍筋：箍筋长度=单根箍筋长度×箍筋数量

单根箍筋长度=箍筋内周长＋长度调整值=构件截面的周长－4×保护层厚度＋长度调整值

箍筋数量=箍筋布置范围长度÷箍筋间距＋1

计算方法

当带肋钢筋的公称直径大于25mm时，锚固长度应再乘1.15的修正系数。在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。

混凝土中的纵向受压钢筋，当计算中充分利用其抗压强度时，锚固长度不应小于相应受拉锚固长度的70%。

当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度的60%。

答：一、梁

1）框架梁

（一）、首跨钢筋的计算

1、上部贯通筋：上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值

2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值

3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}

4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋

5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1

注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加2d，箍筋计算增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度800mm夹角=60° ≤800mm夹角=45°

原地坪标高-桩顶标高-桩顶以上钢筋笼长度(锚固长度)+搭接头长度(单面焊10d、双面焊5d)
