bim怎么放置钢筋，bim怎么建场地

1.打开revit项目文件；

2.单击“结构”选项卡“钢筋”面板下拉列表 “钢筋设置”。 确定钢筋形状匹配是不是参照了弯钩。

3.选择工作视图平面,三维视图是不可以使用钢筋工具的；

4.单击“更改 | 放置钢筋”“放置方式”面板 (钢筋)；

在“属性”选项板顶部的“类型选择器”中，选择所需的钢筋类型；如有必要，请单击“更改 | 放置钢筋”选项卡“族”面板（载入形状）以载入其他钢筋形状。

1.在场地平面中，选择地形表面命令。

2.选择放置点的绘制形式，更改地形边界处的图元高程，将设定好的点放到对应的位置就可以。

3.在属性栏中给场地添加材质，选择场地-碎石。

4.在绘制好的地形表面中，使用建筑地坪命令进行平整。

5.在左侧属性栏中调节对应的标高，沿建筑物外围绘制地坪轮廓线。

6.使用子面域命令，在地形上绘制道路。

7.使用场地构建命令放置植物，如枫树等

门会剪切墙体是因为门是根据墙体的族类型，大多数情况下有两种情况： 一种是你的门的洞口或者墙体被删除了，或你门是自建族，它的洞口被你更改出错后没办法正常剪切你的墙体。

Revit是为建筑信息模型(BIM)构建的，可帮建筑设计师设计、建造和维护质量更好、能效更高的建筑。

在使用Revit进行平面制图时，我们有的时候，需参考平面制作辅助线，帮我们进行墙体位置的确定，下面我们就来看看如何使用参考平面绘制辅助线。

1、使用Revit前将视角调整到我们需的位置后，就可以启动绘制参考平面的参考线。

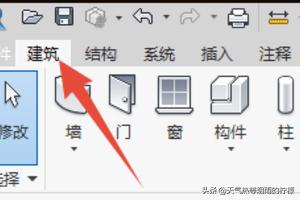

2、在Revit上方的选项卡中，选择“建筑”选项卡。

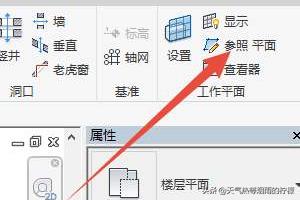

3、在弹出的选项中有“参照平面”选项，点击就可以当来到参照平面的辅助线绘制。

4、定下来以后，当来到辅助线的绘制选项中。

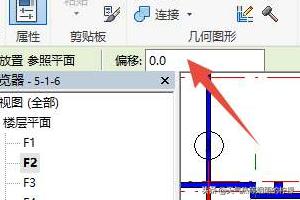

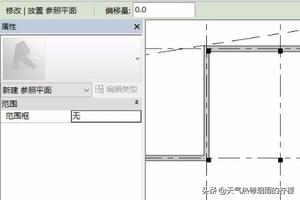

5、设置栏的“偏移量”栏中，输入我们需的偏移量，大多数情况下以毫米为单位。

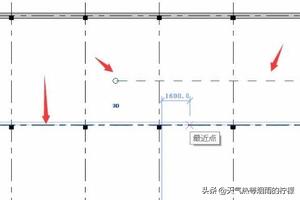

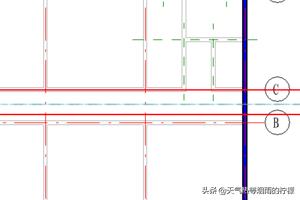

6、随后点击需偏移的线条，就可以看到在对应偏移量的位置，产生了一条绿色的参照平面辅助线，放置到适合位置，再次点击就可以完成辅助线的放置。

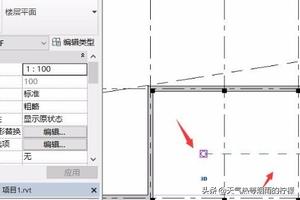

7、完成参照平面辅助线的绘制后，可以看到在线条两段，有白色的空心圆圈，我们使用鼠标拖动，可以调整辅助线的长度，两边都可以进行拉伸和缩短。

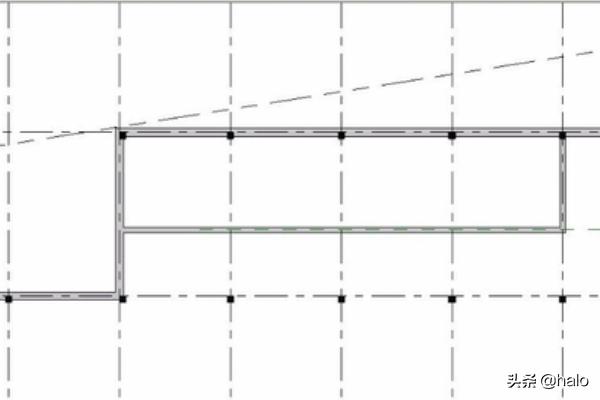

8、在进行绘制墙体时，Revit系统，会自动帮捕捉辅助线可以更精确的绘制墙体。

9、参照平面绘制的辅助线，与轴网具有一样的捕捉地位，但是，不会作为轴网进行标号。

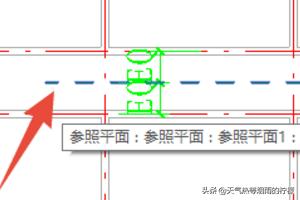

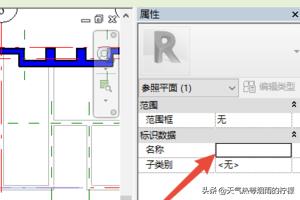

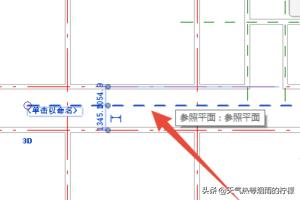

10、进行参照平面的辅助线绘制时，可以按下（Space）空格键，将参照平面辅助线调整到对面。添加参照平面名称。

11、参照平面辅助线，在不要添加额外轴线的条件下，精确绘制我们需的建筑构件。

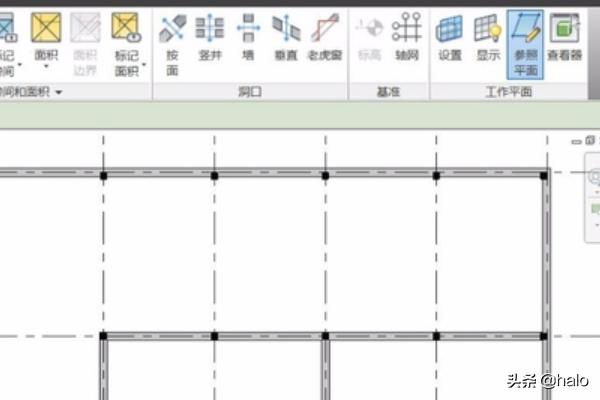

1、在Revit上方的选项卡中，选择“建筑”选项卡，在弹出的选项中，右方就有“参照平面”选项，点击就可以当来到参照平面的辅助线绘制。

2、确定“参照平面”命令后，我们就可以当来到辅助线的绘制选项中，在上部菜单栏的右侧，我们可以选择两种绘制模式-直接手动绘制和拾取已有线条绘制。

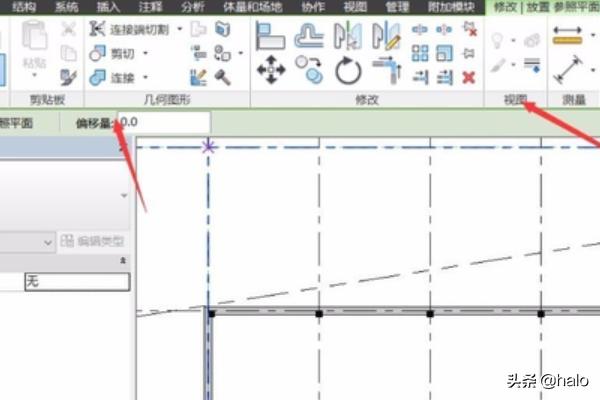

3、在进行平面绘图时，辅助线大多数情况下绘制在与轴网有一定偏差的位置，因为这个原因我们一定要在设置栏的“偏移量”栏中，输入我们需的偏移量，大多数情况下以毫米为单位。

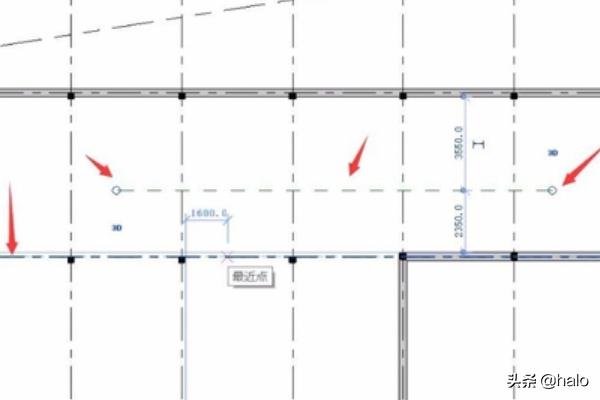

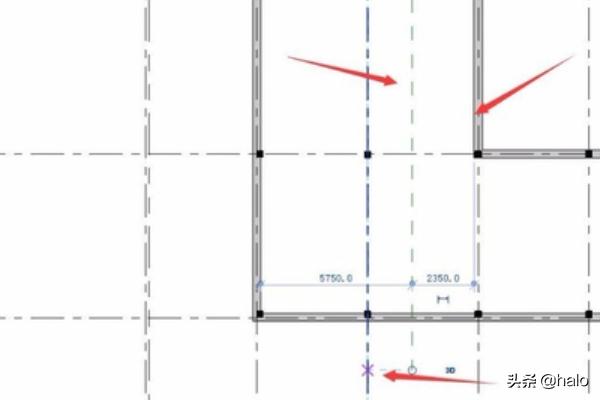

4、随后，我们点击需偏移的线条，就可以看到在对应偏移量的位置，产生了一条绿色的参照平面辅助线，放置到适合位置，再次点击就可以完成辅助线的放置。

5、完成参照平面辅助线的绘制后，可以看到在线条两段，有白色的空心圆圈，我们使用鼠标拖动，可以调整辅助线的长度，两边都可以进行拉伸和缩短。

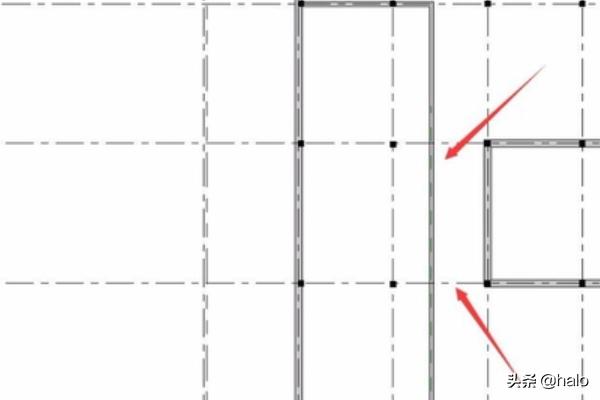

6、拥有参照平面绘制的辅助线后面，我们可以选择“绘制墙体”命令，在进行绘制墙体时，Revit系统，会自动帮我们捕捉辅助线，让我们更精确的绘制墙体。

7、参照平面绘制的辅助线，与轴网具有一样的捕捉地位，但是，不会作为轴网进行标号，因为这个原因可以很轻松的帮我们进行各种绘制，并且不会打乱轴网。

8、当我们在进行参照平面的辅助线绘制时，参照平面辅助线有可能出现在我们需位置的对面，这个时候我们可以按下（Space）空格键，将参照平面辅助线调整到对面。

9、参照平面辅助线，能有效的帮我们精确的绘制出适合的间距，常常用于绘制走廊还有外围楼梯、柱子等，在不要添加额外轴线的条件下，在适合的距离下精确绘制我们需的建筑构件。

先将CAD图纸进行分割，将多余的线条 、图层删除关闭 导入后面，在绘图区空白处点击鼠标右键，选择缩放匹配 要将CAD的底图导入到revit进行建模，大多数情况下需将CAD图纸进行一定程度的处理，例如只留现目前楼层的图纸，这样完全就能够不要超过视图。
