cad展点如何将点号展进去，cad批量展坐标点及点号

操作方式

01

第一，打开excel软件建立

原始数据表（x、y坐标）。

02

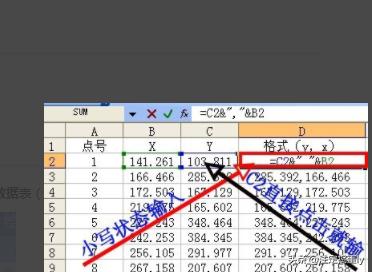

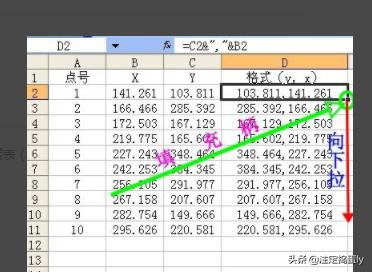

对原始数据进行整理，因为已有的数据都是x→y，cad图纸中需展绘的是y→x形式，需进行一下调整，通过

D2公式处理就把y、x连到一起了

03

通过

填充柄就把B、C列全部原始数据在D列都处理好了

04

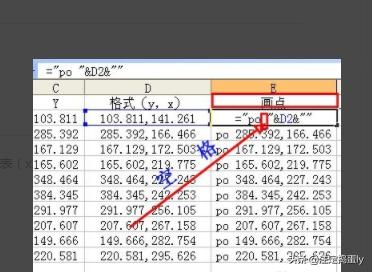

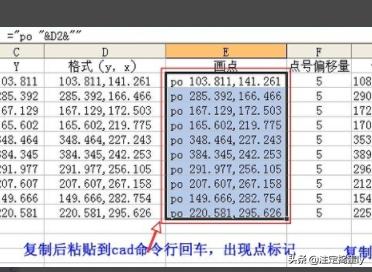

下一步：按照已知坐标

画点。编辑画点数据E列，方式与D列数据处理一样

05

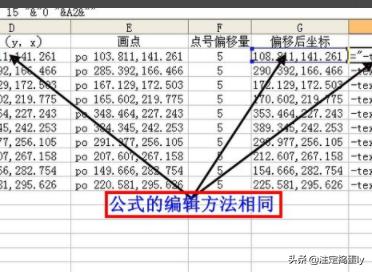

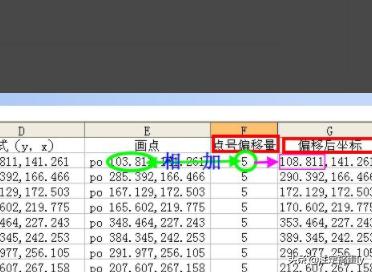

下面编辑设置

点号偏移量及偏移后的坐标编辑，目标是不让点标记与点号重叠，这个可按照实质上自己把控掌握设置。

06

编辑点号：使每个展绘出的点旁边加上对应的点号

07

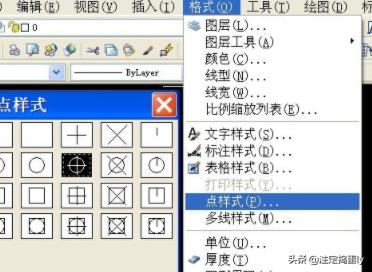

点号标记设置：就是展绘出的点标记样式

08

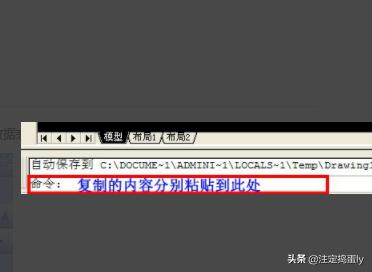

下面启动展绘：先复制excel表中F列（画点），然后粘贴到cad左下角命令行里，看看是不是点出来了；同样 办法复制、粘贴H列，这样点号就出现在->点标记旁边了

09

上面说的的点就展绘好了

1、第一，打开excel软件建立原始数据表（x、y坐标）。

2、对原始数据进行整理，因为已有的数据都是x→y，cad图纸中需展绘的是y→x形式，需进行一下调整，通过D2公式处理就把y、x连到一起了。

3、通过填充柄就把B、C列全部原始数据在D列都处理好了。

4、下一步：按照已知坐标画点。编辑画点数据E列，方式与D列数据处理一样。

5、下面编辑设置点号偏移量及偏移后的坐标编辑，目标是不让点标记与点号重叠，这个可按照实质上自己把控掌握设置。

6、编辑点号：使每个展绘出的点旁边加上对应的点号。

7、点号标记设置： 就是展绘出的点标记样式。

8、下面启动展绘： 先复制excel表中F列（画点），然后粘贴到cad左下角命令行里，看看是不是点出来了；同样 办法复制、粘贴H列，这样点号就出现在->点标记旁边了。

9、上面说的的点就展绘好了。

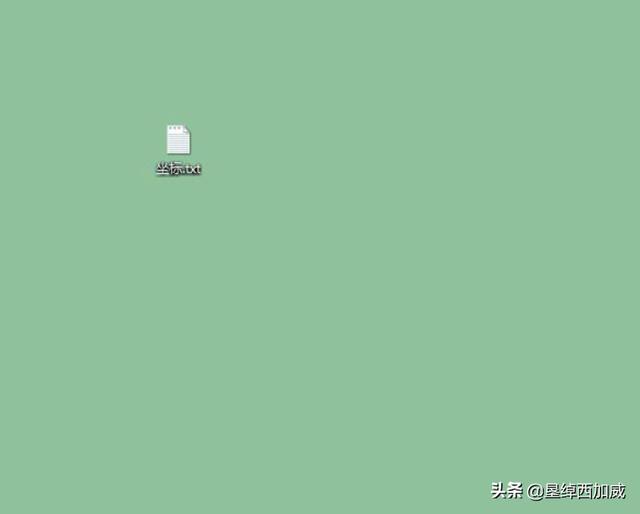

1、新建一个记事本“坐标”（文件名自己随便取都可以）。

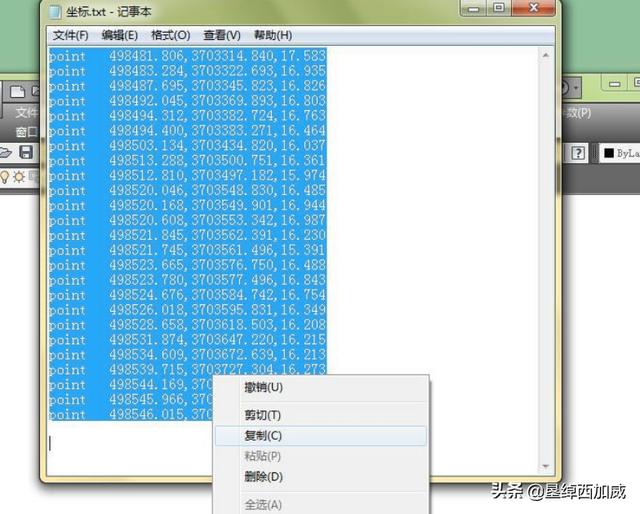

2、请看下方具体内容格式，输入坐标（有一个比较快捷一点的方式，在excel中按格式输入好后，直接复制到记事本篇文章件中来）。

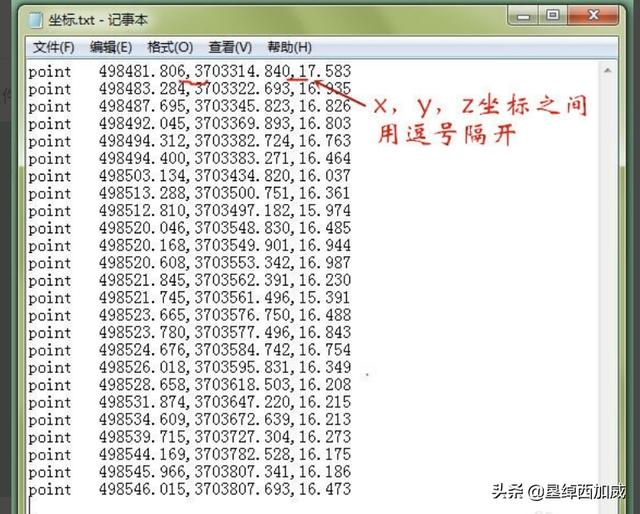

3、x，y坐标当中用逗号”，"隔开，逗号一定要是英文输入状态下的。

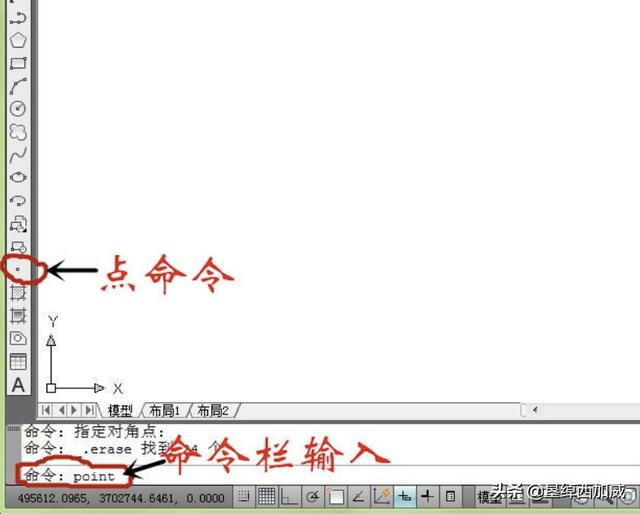

4、打开cad软件，点击绘图工具栏“点命令”，或者在命令栏直接输入“point”后回车。

5、在命令栏粘贴步骤3复制的点坐标。

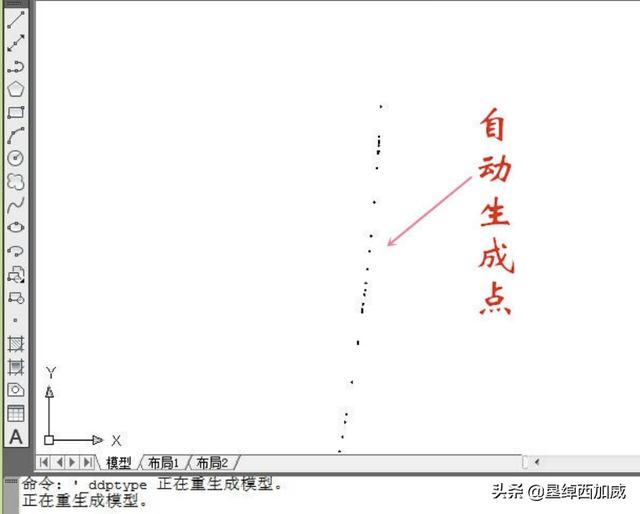

6、自动生成多个点，如图。

一、Excel处理数据，在CAD里直接展点：

1、先把文本篇文章件的主要内容复制到Excel里进行分列处理：A B C D点号 Y坐标 X坐标 高程……2、在E1单元格输入公式：=point B1,C1,D1，并下拉填充到E列其他单元格；

3、将E列的结果复制、选择性粘贴数值到其他位置，再次复制该列数值粘贴到CAD的命令行里就可以画出各点了；

4、如果确实需要标注，可以在Excel里编辑对应的“TEXT”信息再粘贴到CAD里。二、Excel处理数据，在CAD里用插件程序（如CASS、Ayunger工具）展点：

1、同上；

2、在EXCEL里将第1个步骤的数据处理成CAD展点程序想求的格式，并将结果另存为*.dat文件；

3、开始CAD，用插件程序的对应菜单展点（可以同时选择标注“点号”或“高程”）。注意：CAD里展点时，点的坐标格式应为“Y坐标值，X坐标值，Z坐标值”。
