分频器计算公式大全，音箱分频器分频点计算公式是什么

一个分频器设计的参考公式，在实质上中，分频器的各元件数值可能与这相比有相当大的不一样，这是因为扬声器的阻抗特性并非线性的，而是随着频率的升高同样也在上升。

而且，扬声器的频响特性也并非完全平直的，在它的频响特性曲线上有许不少多的微小峰谷，这些都给分频器的实质上设计带来了很大的影响，因为大家现在都知道的因素，分频器的理论计算公式是建立在以理想电阻取代扬声器的基础上的。

一个分频器设计的参考公式，在实质上中，分频器的各元件数值可能与这相比有相当大的不一样，这是因为扬声器的阻抗特性并非线性的，而是随着频率的升高同样也在上升。

而且，扬声器的频响特性也并非完全平直的，在它的频响特性曲线上有许不少多的微小峰谷，这些都给分频器的实质上设计带来了很大的影响，因为大家现在都知道的因素，分频器的理论计算公式是建立在以理想电阻取代扬声器的基础上的

一个分频器设计的参考公式，在实质上中，分频器的各元件数值可能与这相比有相当大的不一样，这是因为扬声器的阻抗特性并非线性的，而是随着频率的升高同样也在上升。

而且，扬声器的频响特性也并非完全平直的，在它的频响特性曲线上有许不少多的微小峰谷，这些都给分频器的实质上设计带来了很大的影响，因为大家现在都知道的因素，分频器的理论计算公式是建立在以理想电阻取代扬声器的基础上的。

电感L的计算公式: L=√2R/(2πf) 比如:分频频率f选在2kHz,高低音扬声器阻抗都是8Ω,则电容C=1/(√2*2π*2023*8)≈7微法,电感L=√2*8/(2π*2023)≈0.9毫亨。

大多数情况下用二分频器完全就能够,低音喇叭先并电容C1,再串入一个电感L1,高频喇叭先并电感L2再串电容C2,计算公式请看下方具体内容：L1＝RL/(PI*Fc),C1=1/(4PI*Fc*RL)；L2=Rh/(PI*Fc),C2=1/(4PI*FC*Rh)；

式中,Fc为分频点,RL为低音喇叭的标称阻抗,RH为高音喇叭的标称阻抗,PI=3.14.

分频点位置大多数情况下选两个喇叭重放频率重合部分的中间位置.例如低音喇叭6KHZ高放音频率为6KHz,高音低放音频率为1KHz,它们当中重合部分为1~6KHz,分频点大多数情况下可以选取3KHz.

功率和频率的计算公式：P=UI=U*2/R=I*2R=W/T。

功率是单位时间做的功，如空调机3小时用6度电，P=6KWh/3h=KW。f=1/T，频率是单位时间有多少个周期，如我们国内用电标准市电50Hz,其实就是常说的电流的方向每秒钟改变50次。

物理学里功率P=功J/时间t，单位是瓦w，我们在媒体上经常看见的功率单位有kW、Ps、hp、bhp、whpmw等

一阶分频器

设计分频器时，为了输出功率达到大，其本身阻抗要和负载阻抗相等，一阶分频器唯有一个电容和一个电感。

故此，：2πfL = Z，1/(2πfC) = Z

L = Z/(2πf)，C = 1/(2πf Z)

这当中，f为分频点的频率

例子： Z = 4Ω ，fc = 1000Hz

L = 4/(2π1000) = 0.635 mF, C = 1/(2π1000*4) = 40μF

二阶分频器

二阶分频器有二个电感，二个电容。

这当中两个Z，一个是低音扬声器阻抗，一个是高音扬声器阻抗。

为了保证扬声器系统的性能及可靠性OK，分频器上的电感和电容材料大多数情况下要求：

1.线圈直流电阻不可以大于扬声器阻抗的1/10，导线选0.8-1.5mm直径；

2.电感要求大时，要有截面足够大的铁氧棒或者堆叠的硅钢片，不要出现涡流；

3.多个电感相互要垂直放置，减少耦合作用；

4.电容器误差控制在正负5% 之内，损耗要小，应使用无损耗，无极性电容，如金属膜纸介电容或塑料薄膜电容。

电感量按下式计算:线圈公式:阻抗(ohm)=2 * 3.14159 * F(工作频率)* 电感量(H)，设定需用360ohm 阻抗，因为这个原因:电感量(H)=阻抗(ohm)÷(2*3.14159)÷ F(工作频率)=360÷(2*3.14159)÷ 7.06=8.116H据此可以算出绕线圈数:圈数=[电感量* { (18*圈直径(吋))+(40 * 圈长(吋))}] ÷ 圈直径(吋)圈数=[8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D-线圈直径N-线圈匝数d-线径H-线圈高度W-线圈宽度单位分别是毫米和mH。空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量:l，单位:微亨线圈直径:D，单位:cm线圈匝数:N，单位:匝线圈长度:L，单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率:f0单位:MHZ 这道题f0=125KHZ=0.125谐振电容:c单位:PF 这道题建义c=500...1000pf 可自行先决定，亦或是Q值决定谐振电感:l 单位:微亨

百灵达dcx2496分频器使用的方式：

1、分频器分频点要按照喇叭的频率响应曲线来定。

2、定下了分频点后面，根据公式计算电感和电容的大小，电容是现成的，电感要自己绕制，绕制好还需要测定电感是不是准确。

3、装箱后就要凭你的感觉定了。

4、专业的有音频信号出现器和示波器来测定分频器的。

CAN波特率计算公式

/* ~~~~~~~~~~~~~~波特率计算公式~~~~~~~~~~~~~~~~

fbus = 32M 总线时钟

#时间段：

时间段1：CAN_BS1

时间段2：CAN_BS2

#Tq时钟周期（时间段）：

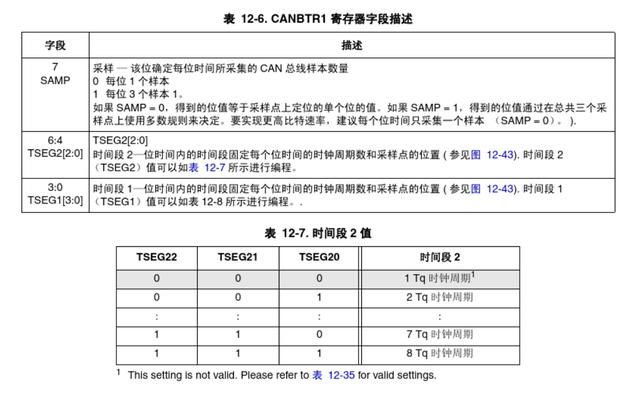

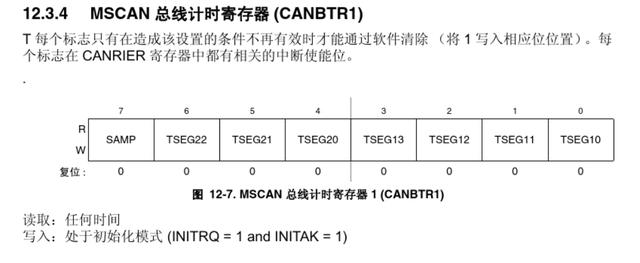

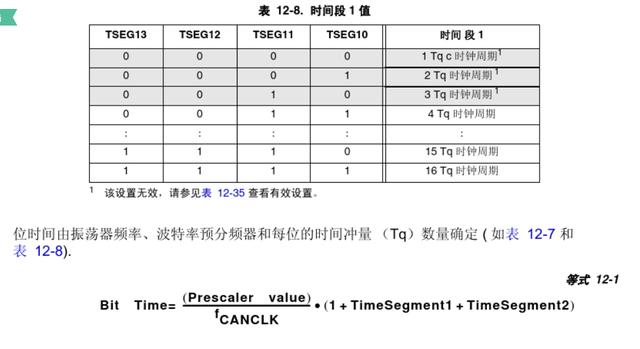

时间段1：CAN_BS1 = CAN0BTR1_TSEG[10:13]的十进制数值 + 1 注释 CAN0BTR1_TSEG[10:13] = ( 0 ~ 15 ) , CAN_BS1 = ( 1 ~ 16 )

时间段2：CAN_BS2 = CAN0BTR1_TSEG[20:22]的十进制数值 + 1 注释 CAN0BTR1_TSEG[20:22] = ( 0 ~ 7 ) , CAN_BS1 = ( 1 ~ 8 )

#注释 : CAN0BTR1_TSEG[10:13]表示对应哪些位转换的十进制数值，另外，1才表示时间段

#注释 : CAN0BTR1_TSEG[20:22]表示对应哪些位转换的十进制数值，另外，1才表示时间段

#波特率分频器值计算（BRP）：

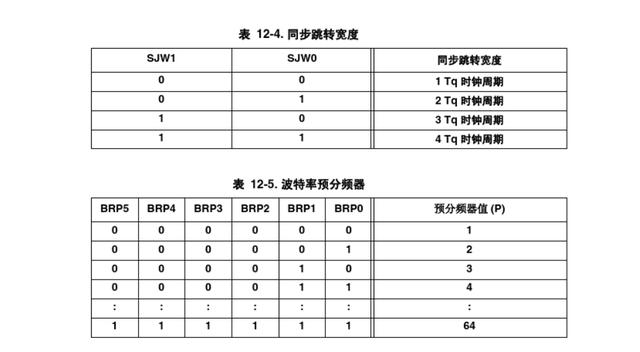

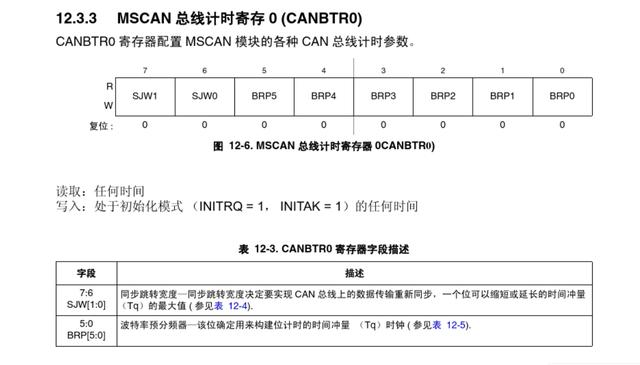

BRP = CAN0BTR0_BRP[5:0] + 1 注释 CAN0BTR0_BRP[5:0]= ( 0 ~ 63 ) BRP = ( 1 ~ 64 )

#注释 : CAN0BTR0_BRP[5:0]表示对应哪些位转换的十进制数值，另外，1才表示波特率分频器值

#波特率计算公式：

波特率 = 时钟（总线时钟/外设时钟） / （波特率分频器值）*（时间段1 + 时间段2 + 1）

CANbps = fbus / ( (CAN0BTR0_BRP[5:0]的十进制数值 + 1) * (CAN0BTR1_TSEG[10:13]的十进制数值 + 1 + CAN0BTR1_TSEG[20:22]的十进制数值 + 1) )

CANbps = fbus / ( (BRP) * (CAN_BS1 + CAN_BS2 + 1) )

*/

发烧友在制作音箱时，分频器大多选用市售成品，但市场上出售的分频器良莠不齐，质量上乘者多在百元以上，非初级烧友所能接受。价格在几十元以下的分频器质 量很难保证，实质上使用表现平庸。自制分频器可以较少的投入换取很大的收获。笔者经实践，摸索出业余制作分频器的方式，将自制的分频器用在音响系统中表现不 俗。一、备料按照设计的分频器原理图，备齐下方介绍的这些材料：1. 电感骨架　依据电感线圈的要求，选择适合的非金属骨架，如焊锡丝、密封用生料带的塑料骨架还有其它木质、胶质骨架等。2. 漆包线　选用粗细适合、质量上乘的漆包线若干（笔者选用的是从汽车开始机开关中拆下的漆包线）。3. 阻容件　按照电路要求选择容量、阻值和功率适合的电容、电阻，分频电容好选用进口或国产高质量CBB电容，电阻以大功率水泥电阻为首选。4. 粘合剂　此剂可选用市售“立得牢”等强粘度胶。5. 硬币、螺栓　螺栓选择直径4mm左右的铜质品，其长度则按照电感骨架的高度而定。6. 敷铜板　按照分频元器件的多少，选择大小适合的高质量敷铜板，线路走向则按照设计要求用美工刀刻制。7. 透明胶带一盘。二、制作1. 绕电感　将粘合剂瓶顶、底中间各钻一直径略大于漆包线的小孔（因液体粘稠，故不会从孔中流出），在两孔各穿一段塑料胶管后面，把漆包线从两胶管中穿过，以 保漆包线通过两孔时不被刮伤，然后一人将漆包线一端拉紧，另一人就可拿漆包线的另一端在骨架上绕线，绕时双手不可接触漆包线，因漆包线在通过粘合剂时已均 匀地敷上了一层粘合剂，可用手捏住骨架两端促使其旋转，待电感圈数绕足后面，将多余的漆包线剪掉，固定好外引出线，待线上的粘合剂凝固以后，用透明胶带在线 圈上紧绕几层。2. 元器件安装　按照电感线圈及阻容件在板上的位置，用小钻在板上打好孔，在硬币中间钻一比铜螺栓直径略大的孔，将铜螺栓依次穿过硬币、线圈和电路板，然后再 垫上弹簧垫片，用螺母紧固，将线圈、电容和电阻的引线刮净上锡后焊在对应的位置上，后在板上焊接好进出线。经过以上操作，一只质优价廉的分频器便制作完工，剩下的就是你体验成功的喜悦了。分频器电感接线有讲究音箱分频器中电感线圈的接法对音质音色影响非常大。使用的一对倒相式音箱，电感线圈接法是外圈入里圈出（如图），音色均衡圆润。曾使用里圈入外圈出接法，结果低音全无。质量分频器的业余制作方式高保真的音箱多数都是由两只或两只以上的扬声器单元构成，要优质的还原20Hz～20kHz全频段的音频信号，一定要借助高质量分频器的帮助。因为各自音箱 的扬声器单元不一样，分频器也就不可以简单的代用，一定要根据详细扬声器单元的特性进行制作。总结出一套较为完善的设计、制作、调试方式，只要求制作者备有一张 内含20Hz～20kHz纯音频测试信号的《雨果金碟》、一个话筒信号放大电路、一只话筒和一块数字万用表，而不用针对的测试仪器。业余制作音箱，建议选择两分频的方法。一、分频点频率f的选择两分频音箱的分频点，可在2～5kHz当中进行优化选择。大多数情况下把分频点频率f选在低音单元自上限起一个倍频程以下，高音单元自下限起一个倍频程以上的范围内。二、分频器与功率的分配构成音箱的高、低音单元，各自的标称功率是明显不同的，而在实质上节目信号的功率谱中，高频、低频信号的比例也是明显不同的，因为这个原因将各自不同的信号统计平均后，就 得到了图1所示的模拟信号功率谱。将图1的功率谱进行计算，就得到了图2所示的功率分配曲线。在选择分频点时，一定要考虑功率的分配问题，使高音单元留有 一定的余量。图2表示20Hz～20kHz的总功率规一化为100％，把20Hz至某频率f所占功率为总功率的百成绩，应用举比如下。如分频点为2 5kHz的二分频系统，由图2的横座标2 5kHz到曲线相交，从纵座标读出百成绩，则20Hz～2.5kHz的功率比例为 87％，2 5kHz～20kHz的功率比例为13％。当总功率为100W时，则低音功率W低=100×87％=87W，高音功率W 高=100×13％=13W。使用上面的功率分配关系时，还请注意扬声器单元的功率标准。大多数情况下产品标注是额定大正弦功率（RMS），而有的制造厂为了商业目标，标注峰值功率或称为音乐功率，但数值大多数情况下反而RMS功率的2～4倍。三、分频方法的选择分频方法虽然有6dB/oct型、18dB/oct型、3dB降落点交叉型及12dB/oct型、6dB降落点交叉型等数种，但综合多方面因素慎重考虑清楚它们的优缺点，建议使用12dB/oct型。四、分频互联网设计分频互联网时，如把负载单元加入RC阻抗补偿电路，作为恒阻抗进行设计，这样当然是好。但笔者查阅非常多书刊资料后，发现RC阻抗补偿电路的计算方式有各种，而得出的RC值也不一样，让人不易选择，只好按频点电阻法来进行设计。第一，用图3所示电路连接，测出高、低音单元在分频点处的阻值（注意不要用单元标称阻抗代替，不然误差会很大，然后进行右上表中的计算和按图将LC元 件连接，即告初步制作完成。高、低音单元的灵敏度不平衡，可用电阻衰减调节（1997年《电子报》第15期有针对文章讲解），制作时建议使用高质量聚丙烯电 容，优化设计空芯电感，将元件用热熔胶固定在印制板上，电感可用棉线或塑料扎扣带加强固定，用搭棚焊的方式连接，做成高、低音入口通道各自独立的分线分音方 式。五、调试方式按照声压级平方反比定律，点声源在自由空间中，距离增多一倍，声压级衰减6dB。利用这一定律，完全就能够进行下面的实质上操作。把音箱体和扬声器单元装好，不接分频器，用《雨果金碟》测试信号，按正常的放音方法，用固定音量2～3W，重复播放分频点处频率f，用图4自制的简易 声压测试仪，在2m处测试声压，调节话筒音量电位器使数字万用表读数，为一容易记忆的整数，记下备用。然后，接入分频器低通互联网，将声压计放在1m处，测 试读数与上次应一样，不然，按读数大（小）增大（减小）电容量，直到读数一样（这时分频点频率f衰减6dB）。然后，将信号重新直接输入低音单元，将测试 信号调节成高于分频点频率f的倍频程信号，用声压计在4m处测试声压，记下读数备用。后，接入分频器低通互联网，将声压计放在1m处，读数与上次一样，否 则，稍加微调（这时倍频程频率f衰减12dB），这样，低音互联网就调试结束。高音互联网重复以上操作步骤，调节电感，注意第2个步骤输入低于分频点频率f的倍频 程信号。这样，一套优质的分频器就制作和调试完成。自制分频器的调校方式[转帖]经过实验，按照分频器设计时都是按恒阻抗法计算的原理，采取了先用标准电阻代替扬声器对分频互联网进行调试，促使其满足其标准衰减斜率，然后去除电阻，接上扬声器并加上阻抗校正互联网再次进行调试的方式取得成功，实质上试听感觉不错。比如，我们要自制一个如图1所示的分频器，先用图表法绕好线圈L1和L2，可多绕几圈以便调节。按图2连接，从AB端输入分频点频率的功放信号电压， 调节L1、C1及L2、C2，用万用表 测量C、D端和E、F端电压促使其满足分频点的衰减特性。然后按图3所示加入阻抗校正互联网和接入扬声器进行调试，调节R1、C3及R2、C4促使其满足分频点 的衰减特性就可以。对三分频来说也采取此方式调试，只是高频段可不加校正互联网。电阻、电容和电感简易测量方式[转帖]提要：本设计是把电子元件的集中参数R．C．L转换成频率信号f，然后用单片机计数后再运算得出R．C．L的值，并送显示，即是把模拟量近似转换为数字量 （频率f是单片机比较容易处理的数字量）。这样的数字化处理，一个方面方便使仪表达到智能化，另外一个方面也不要了因为指针读数导致的误差。一、系统原理与结构系统框图结构如图1所示。由单片机选择入口通道，向模拟开关送两位地点位置信号，获取振荡频率，然后按照所测频率判断是不是转换量程，或是把数据进行一定程度的处理后，送数码管显示对应的参数值。二、测量Rx的RC振荡电路如图2所示，它是一个由555电路构成的多谐振荡器电路。其振荡周期为：T＝T1＋T2＝（ln2）（R4＋2Rx）C8，所以，：Rx＝l／［（2ln2）C8f］－R4／2为使振荡频率保持在10Hz～100kHz频段（单 片机计数的高精度范围），需选择适合的C8和R4值，同时要求电阻功耗不可以太大。在第一个量程选择：R4＝200Ω，C8＝0．22μF；第二个量程选 择：R4＝20kΩ，C8＝1000pF。这样在第一量程中，Rx＝100Ω时（下限）f＝16．4kHz；在第二量程中，Rx＝1MΩ时（上 限）f＝714kHz。因为RC振荡的稳定度可达10（的－3次方），而单片机频率多误差一个脉冲，故此，由单片机测量频率值导致的误差在1％以下。量程 转换原理为：单片机在第一个频率的记录中发现频率过小，即通过继电器转换量程。再测频率，计算出Rx值。在电路中采取了稳定性良好的独石电容，故此，被测电 阻的精度可达1％。三、测量Cx的RC振荡电路测量Cx的RC振荡电路与测量Rx的振荡电路完全一样，若将图2中的R4和Rx换成R1、R2。C8换成Cx，且R1＝R2，则 f＝1／［3（ln2）R1Cx］。两量程中的取值分别是：第一量程R1＝R2＝510Ω；第二量程：R1＝R2＝10kΩ。这样取值使电容挡的测量范围 很宽。在电路中采取精密的金属膜电阻，其值的变化可以满足1％左右的精度，让电容的精度也可做得非常高。四、测量Lx的电容三点式振荡电路如图3所示，在电容三点式振荡器中，C1、C2分别采取1000pF和2023pF的独石电容，其电容值远远大于晶体管极间电容，故此，极间电容可以忽视。 按照振荡频率公式，针对10μH的电感其频率约等于1．92MHz。因为单片机采取6MHz晶振，快只可以计几百kHz的频率，因为在测电感这一挡时，只 能用分频器分频后送单片机计数。电路的稳定性主要主要还是看电容，在这里电路中采取性能很好的独石电容，这样让电路的误差精度可以保持在5％以内。五、单片机对R．C．L振荡频率的处理由电路原理就可以清楚的知道，仪表的精度只与校准用的电阻、电容、电感和精度成比例，而和刚才用的电阻、电容的标称值精度无关。因为L＝K／f2，只要能用标准电感L测出 频率f，完全就能够求得常数K，而不需要清楚C原来的精度值。单片机每一次计算出频率值后先判断量程是不是正确，然后通过浮点计算得出对应的参数。浮点运算采取二十 四位，三个字节的长度，第一字节高位为数符，低七位为阶码，第二字节和第三字节为尾数。因为这个原因采取这样的计算方式后计数误差降低到低限度。浅谈音箱分频[转帖]一谈到音箱，很多人会觉得喇叭越多越好，分频越多越高级。实际上这是一种误解。分频只是在单个喇叭重放频率范围满足不了要求的不可以已情况下采用的一种方式。实用的音箱分频器是一种组合式滤波器。如二分频器就是由一个高通滤波器和一个低通滤波器组成。三分频则又增多了一个带通滤波器。滤波器在分频点附近呈 现一种有一定斜率的衰减特性。一般把相邻曲线降衰相交叉处叫做分频点。在分频点附近有一段重叠的频带，在这一段频带内，两只喇叭都拥有输出。理论上要求滤波 器的衰减率越大越好。但是，衰减率越大，元件越多，结构复杂，调整困难，且插入损耗亦越大。大多数情况下经常会用到－6dB和－12dB的分频器。经常会用到的－12dB／倍频 程的分频器在分频点外的1倍频程内，喇叭也还是有相当的能量；而在1．5倍频程内，喇叭的声音也还是可闻。这样，在分频点附近相当宽的一段频带内，将由两只喇 叭共同发声。假设喇叭的响应是平滑的，分频器的衰减性特也是理想的，既然如此那，这一过渡过程也会是平滑的；但假设喇叭响应产生峰谷，或者分频器的互补性特不理 想，则这一过渡过程出现振荡，严重者使音像大乱。同样道理，三分频音箱将产生两个过渡过程。特别要注意的是，绝对不可以让两个过渡过程重叠，不然后果不堪 设想。尽管提琴的分频趋于理想，一位高手在拉琴时仍会设法规避仅存的发音相同谐振，以求得更纯真的音效。故此，在两分频能满足重放频率覆盖的情况下，就不要用 三分频。大多数情况下来说，假设低音单元的重放频率上限达到6kHz，就没有必要再使用中音单元。比如：一只上品10英寸低音单元的重放频率范围是 30Hz～60kHz，一只上品高音单元的重放频率范围是1．5kHz～20kHz，这时用二分频组合就很好，分频点可选在3kHz。假设再插入一只重放 频率上限为8kHz的中音单元就无必要了，多一个分频点就多了一份失真，成本又增多很多，分频越多，选择喇叭的难度也越大。这当中得失是显而易见的。也谈音箱分频[转帖]1．低频扬声器不合适重放中高频低频扬声器进入中频段，音盆出现分割振动（像不少碎块同时发声相互影响），瞬态特性变坏，导致音质劣化，另外因为折环共振（频响产生峰谷）、多普勒失真 （低频调制中高频产生颤音）、指向性劣化（偏离中心轴声压快速变化且不平坦）、谐波失真（出现新的频率成分）等等一系列棘手的问题，提升低频扬声器的高频 响应范围是很困难的，就算是好的扬声器也只可以作出有限的改进。针对8英寸以上的扬声器其分频点取在1000Hz以下才可以发挥好的效果，见下表。不管如何，10英寸以上扬声器取高达3kHz的分频点是不合适的。针对6．5英寸以下的扬声器，大多数情况下宜尽可能取高分频点，设计成二分频模式。先进的音盆设计也确实可以改善中高频特性，这当中很有效的一个措施就是采取大音 圈和大防尘帽。前几年“美之声”二分频监听音箱很受欢迎，惠威的“杜希”系列二分频书架箱也有很好的口碑，其根本因素就是因为它们的低音单元都采取了大音 圈和大防尘帽技术，而且，防尘帽与音盆是一体的，强度很高。这时又可以对上面说的公式的f作向上的修正，这样在6．5英寸扬声器上应用4～5kHz的分频点也可以 以取得良好的效果。但是，另外一个方面，6．5英寸扬声器的低频响应不太理想。2．中高音扬声器的特点高保真的中高音扬声器大多是球顶振膜的，球顶振膜可以取得宽的重放频带、良好的指向特性和瞬态特性，以此取得好的音质，但效率低，容易因过载而烧毁。常见的振膜直径2厘米左右的高音扬声器，好取4kHz以上的分频点。3．分频点的选择选择分频点时应该尽可能规避人耳敏感的频段，这个频段就是1～4kHz，非常是2～3kHz。一个典型的优良的三分频系统，推荐8英寸低音取1kHz、10英寸低音取800Hz～1kHz、12英寸低音取700～800Hz的分频点。中高音间取4～8kHz的分频点比较适合，中高音各担负2～3个倍频程的重放频段。4．分频器的设计与调试分频器的设计不仅要按照计算公式，更加重要的是实质上调试。好有一套信号出现、记录系统，可以直观地看到频率响应曲线，调试时做到心中有数。条件不够时 可以用“雨果发烧碟（一）”或“MyDisc”中的测试信号播放，按照试听感受作对应的调整，不过需有足够的经验、技巧。另外需指出，理论上的分频衰减 速率应用在详细的扬声器上会出现很大的变化，假设选点好，元件取值调整一定程度上，一阶、二阶分频都可能落在自己身上数十分贝／倍频程的衰减率，而且，有用频段的响应很优 异，这正是分频设计的精髓所在。感可变电阻超级难找到，可以用什么代替吗？
